Construir un Quadcopter de cámara FPV de alto rendimiento (33 / 53 paso)

Paso 33: Conectar los componentes de la FPV

En este paso se conectan todos los componentes FPV juntos.

En este punto que hemos terminado de conectar juntos todos los componentes que hablan con el controlador de vuelo, pero todavía necesitan conectar los componentes de la FPV, la cámara y el transmisor FPV. El sistema FPV es en realidad completamente independiente del controlador de vuelo. Afortunadamente la conexión juntos la cámara FPV y el transmisor es muy fácil.

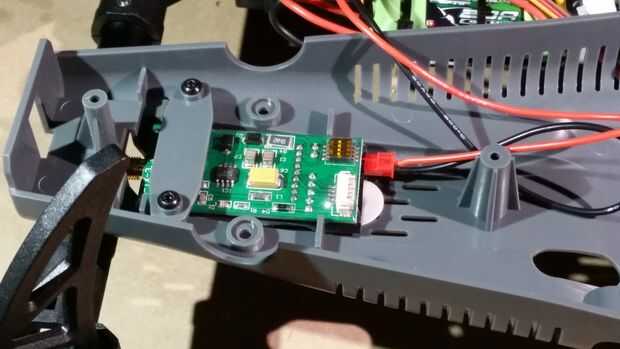

Si usted toma una mirada en la cámara de la FPV, en el lado opuesto a la conexión de antena, usted encontrará dos puntos de conexión, con cinco pernos y con sólo dos. Enchufe el cable de la cámara en el lugar más grande, de cinco pines.

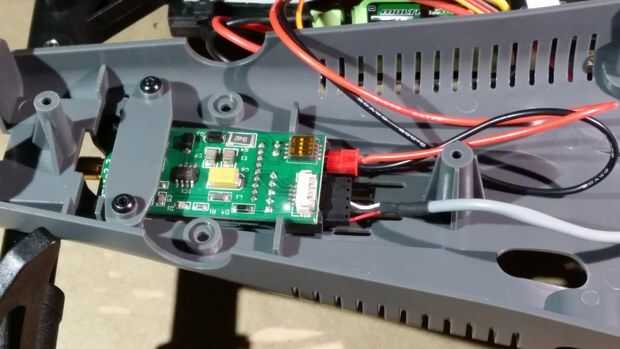

A continuación tenemos que alimentar el sistema FPV. Hace un tiempo hemos soldado un pigtail de poder a la Junta de distribución de energía. Encontrar que los cables y enchufarlo en el puerto más pequeño del transmisor FPV.

Tenga en cuenta que ahora la parte inferior de la cáscara de los quadcopter es cuerda a la parte principal del marco por el poder y cables de cámara FPV, al igual que la mitad superior con el cable del módulo GPS. Se colocar la carcasa inferior al resto del chasis quadcopter en el siguiente paso, pero por ahora, recuerde que si usted quiere mover el quadcopter, ahora tienes que mover las tres partes: la parte superior de la cáscara con el módulo GPS, la parte inferior de la cáscara con el transmisor FPV y la mayor parte de lo quadcopter con todos los otros componentes.
