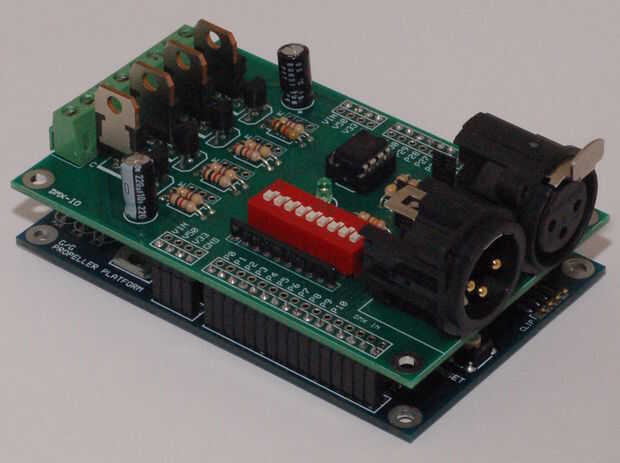

Conectores XLR-3 duales permiten el módulo actuar como un nodo receptor o transmisor (master) en una red DMX y un interruptor de posición 9 permite la configuración de dirección sin cambiar el firmware.
El diseño de hardware RS-485 permite software entre RX y TX modos permitiendo a programadores avanzados experimentar proyectos de receptor DMX, así como aplicaciones de serie para DMX.
¿Qué es DMX?
DMX es un protocolo serie que corre sobre un enlace de hardware RS-485. Fue originalmente diseñado para el control de luces (Chauvet tiene un montón de luces DMX cool), pero también se utiliza para controlar servos, LED, motores, relés y otros dispositivos (como un Esqueleto de DMX). Es un fácil de usar, robusto protocolo que permite 1.500 pies + cable funciona con cable barato.
Una red DMX tiene 1 aparato maestro y 1 o más dispositivos esclavos. 512 canales de control están disponibles y muchos dispositivos esclavos en utilizan más de un canal (por ejemplo, una luz puede utilizar 1 canal pan, otro para la inclinación). Cada canal puede soportar 256 valores posibles, aunque algunos dispositivos esclavos combinan 2 canales de 65.535 posibles valores. Valores del canal se pueden cambiar cerca de 44 veces por segundo, o 44Hz.
Sobre este módulo
Puede Agregar el módulo de entrada de DMX a la plataforma de la hélice, un protoboard o incluso un protoboard. Te hablo sobre el uso con un propulsor de la paralaje o Arduino al final de este instructable.
El módulo IO DMX fue diseñado por Jon Williams y está licenciado bajo la licencia MIT. Él revisó DMX (y este módulo) en su n noviembre tuercas ' columna de voltios, que se puede leer aquí (pdf).
Puede descargar el archivo de diseño o comprar el kit o un PCB desnudo de Gángster de Gadget. También hay módulos pre-ensamblados.
Construir el tiempo es aproximadamente 45 minutos. Calentar el soldador y vaya al siguiente paso!
