Paso 8: Granos de ferrita para el tablero de distribución de energía de la soldadura
En este paso, comenzaremos a armar el tablero de distribución de energía por soldadura de dos granos de ferrita.
En este punto en el proceso de montaje del quadcopter Quanum empresa vamos a tomar un descanso de trabajo en el marco interno y en su lugar comenzar a trabajar en el tablero de distribución de energía.
Armar el tablero de distribución de energía es probablemente la parte más difícil de este proyecto entero (con templar como un competidor cercano). Hay muchas cosas que hacer y una serie de pasos donde sería fácil cometer un error. También no ayuda que la empresa Quanum manual es bastante malo a documentar el proceso de montaje.
Por lo tanto, los siguientes cinco pasos van a instalar varias piezas sobre el tablero de distribución de energía. El detalle más importante en estos pasos es asegurándose de que tiene la polaridad de las piezas correcta o podría arriesgar freír algunas partes de su quadcopter. Recuerda siempre el rojo es positivo y el negro es negativo.
Dos granos de ferrita en el tablero de distribución de energía de la soldadura
Bien, comencemos. La primera cosa a hacer es soldar los dos granos de ferrita a la Junta de distribución de energía. Granos de ferrita son componentes pasivos que ayudan a suprimir el ruido de alta frecuencia en el sistema eléctrico. Los motores en el quadcopter pueden generar gran ruido eléctrico que puede interferir con los sensores y otras funciones del controlador de vuelo, así como una interferencia en el FPV de la alimentación, por lo que es necesario suprimir este ruido.
Hay una pieza más útil de la información que usted debe saber antes de empezar a soldar piezas para el tablero de distribución de energía. Más tarde nos montar la batería para el quadcopter. La pila obtiene atada directamente sobre el tablero de distribución de energía. Debido a esto, muchos de los componentes voluminosos en el tablero de distribución de energía se soldar en la parte inferior del tablero para que quede espacio en la parte superior de la batería. Por lo tanto, es importante montar piezas en el lado correcto de la Junta.
Como ha señalado anteriormente, al montar el tablero de distribución de energía, observando la correcta polaridad será muy importante. Sin embargo, los granos de ferrita realmente no son polarizados, por lo que no importa su orientación.

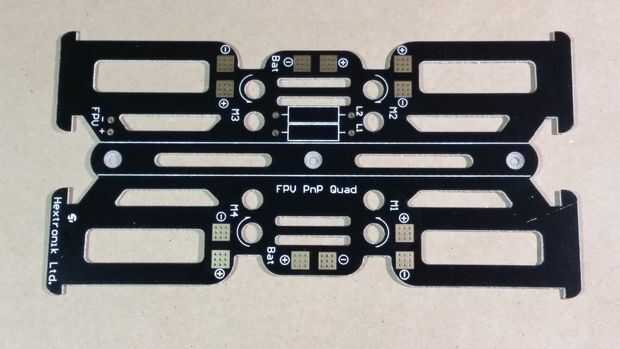

- Echa un vistazo en el tablero de distribución de energía. Es un poco difícil decirle a la parte superior del tablero de la parte inferior, pero la forma más fácil ahora es buscar la etiqueta de "Hextronik Ltd." en una esquina. El lado del tablero con la etiqueta es la parte superior. Se se de soldadura los granos de ferrita en la parte inferior de la Junta así que tirón la Junta sobre el lado sin la etiqueta de "Hextronik Ltd.".
- En el centro de la Junta, por un lado, encontrará dos pares de orificios en los granos de ferrita a través del agujero se conectará (ver fotos). Los dos granos de Monte justo al lado de uno al otro.

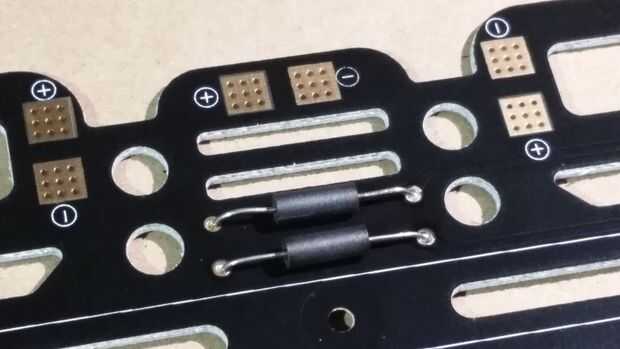

- Doblar los cables de grano de ferrita 90 grados y coloque los cables a través de los orificios en el tablero de distribución de energía.
- Me gusta a los conductores antes de soldar para no arriesgar rompiendo la conexión de la soldadura por recorte de más adelante. Por lo tanto, clip de los alambres protuberantes, dejando suficiente izquierda para formar la conexión de soldadura.

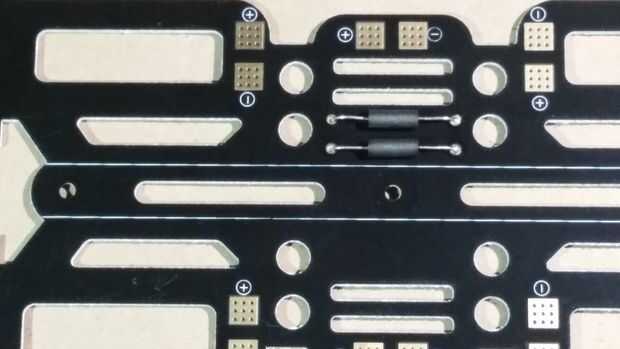

- Los dos granos de ferrita a la Junta de distribución de energía de la soldadura.
