Paso 18: Instalar DJI LED indicador
Con el soporte de montaje en su lugar ahora podemos instalar el indicador.
En este punto en el quadcopter construir proceso que vamos a empezar a instalar todo de la electrónica. Tenemos un montón de dispositivos diferentes para instalar y creo que es más fácil instalar todo y luego conectar todo. De lo contrario acabaremos con un lío de espaguetis grande para rellenar en el quadcopter. Va a instalar los siguientes dispositivos, en orden, sobre los siguientes seis pasos:
- DJI LED indicador receptor
- Módulo de alimentación DJI
- Transmisor de video FPV
- Cámara FPV
- Módulo de DJI GPS/Brújula
Y luego nos pondremos con el controlador de vuelo más tarde.
Instalar indicador DJI
El primer dispositivo que vamos a instalar es el indicador del DJI. Antes montamos este dispositivo para el quadcopter aunque, quiero tomar un momento para explicar lo que hace porque es realmente una herramienta bastante ingeniosa.
Sobre el indicador LED
El indicador tiene un tri-color, LED de alta potencia utilizado para comunicar todo tipo de información al piloto durante el vuelo y también durante la configuración de hardware y programación. El LED se enciende para mostrar información diferente. Por ejemplo, el LED parpadea "rojo, rojo, rojo, verde" cuando menos cinco satélites GPS han sido adquiridos y tiene color verde cuando se han adquirido más de seis satélites GPS. El LED destella rápidamente rojo cuando la batería está baja. El LED también puede destellar amarillo y puede ofrecer muchas señales además de estos ejemplos.
El módulo LED también tiene una interfaz USB que vamos a utilizar más adelante para conectar el controlador de vuelo a un equipo de programación, actualizaciones de firmware, calibración y así sucesivamente.
El indicador se monta en el soporte de metal debajo de la placa de distribución de potencia, que instalamos en el paso anterior. El soporte de montaje del LED no es simétrico. Un lado del soporte es más largo que el otro lado. Esto es debido a la situación específica donde montaremos el indicador LED tiene dos consideraciones importantes.

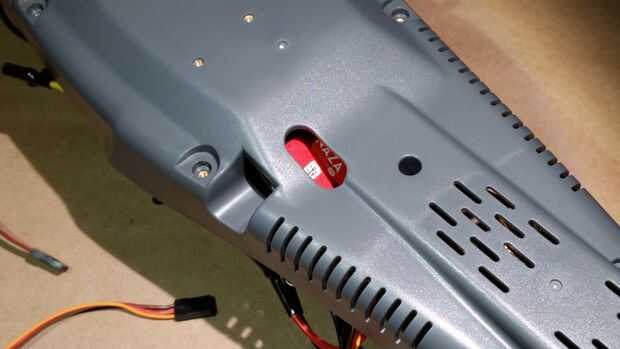

En primer lugar, hay un agujero en la parte inferior de la cáscara Quanum Venture, que se instala un poco después. Tenemos que el indicador LED de la posición tal que su luz puede brillar a través del orificio. La parte inferior de la cáscara de los quadcopter también tiene un hueco donde podemos enchufar un cable USB en el puerto en el indicador sin desarmar el arte. Es este tipo de atención a los detalles que me hacen fan de la estructura de la empresa Quanum.
Un Comentario sobre la cinta de la espuma
Montaremos el indicador LED en el soporte angular metal que instalamos anteriormente. Ahora, usted podría utilizar una pieza de 3M (incluida en el kit) de la cinta de la espuma para colocar el indicador en el soporte de metal y que estaría muy bien; pero simplemente no me gusta usar cinta de espuma para sujetar piezas en el quadcopter. Creo que utilizando la cinta de la espuma hace mantenimiento un dolor ya que es difícil separar los componentes sin dañarlos. Además, incluso si te las arreglas para conseguir la cinta de espuma para liberar, se dejará un lío pegajoso.
Creo que 3 M mando tiras son una opción mucho mejor para fijar fácilmente las piezas en el quadcopter. Tiras de comando pueden eliminarse más fácilmente en caso de que usted necesita realizar mantenimiento o desea actualizar cualquiera de su equipo. Yo también suelen reforzar la conexión de mando tira con ataduras de cremallera para la fuerza agregada en partes más grandes.

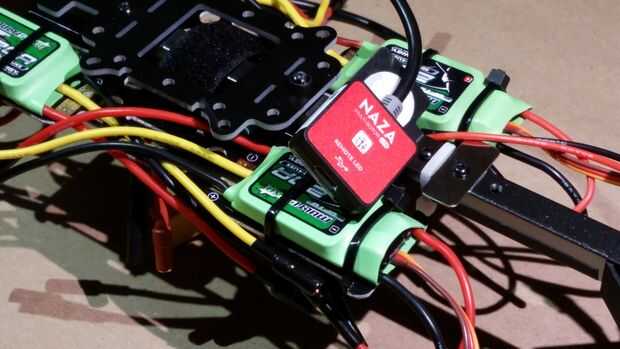

Instalar el indicador LED
Eso es como se fije el indicador LED en el soporte de montaje, con una tira de comando M 3.

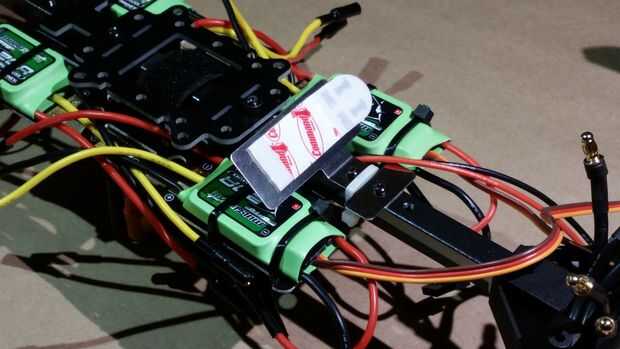

- Retire el papel protector de un lado de un pequeño 3M tira de comando.
- Pegue la cinta de comandos para el soporte de montaje.
- Retire el papel protector del lado expuesto de la tira de comando. El indicador LED de la tira de comando del palillo. Al lado del indicador con los hilos del cable quede hacia el lado más corto de la ménsula de montaje y el lado USB debe quedar al ras con el extremo de la ménsula de montaje. Además, el LED debe obviamente hacia arriba.
- Aplique una presión firme durante 30 segundos.
