Paso 21: Instale al transmisor FPV
En este paso vamos a instalar al transmisor de video FPV.
Siguiente en la lista de dispositivos electrónicos para instalar es el transmisor de video FPV. En este paso tomamos un momentáneo descanso de trabajo en el marco del quadcopter porque el transmisor FPV se montará en la cáscara más baja de los quadcopter.
Carrocería del quadcopter consta de cinco partes. La parte superior de la carcasa tiene un frontal y una pieza posterior. Las piezas de la cubierta superior son muy delgados y ligeros. La parte inferior de la cáscara de los quadcopter está hecha de gran plástico más grueso y más fuerte; Esta es la parte en la que se instalará el transmisor FPV. A continuación tenemos una especie de lazo que va en el centro de la parte superior de la estructura para apoyar la capa superior fina. Por último, es un pedazo de concha pequeña que cubre la cámara.

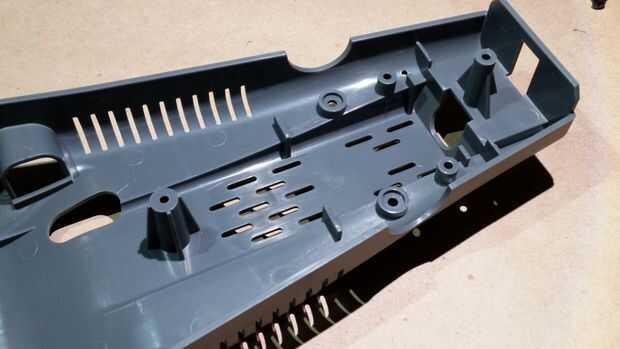

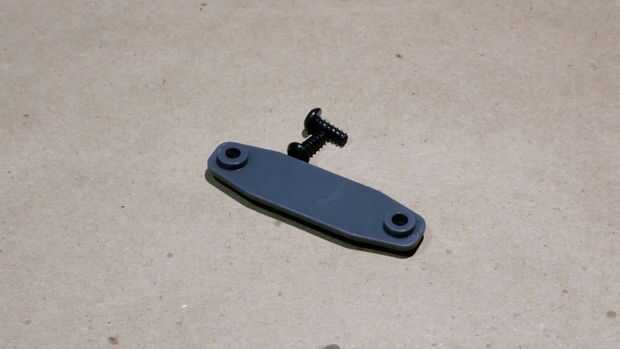

En este paso estaremos trabajando con la concha inferior, la pieza gris grande. Si usted toma una mirada en la pieza, por un lado usted notará una especie de parrilla. Este lado es la parte de atrás de lo quadcopter y es donde montamos el transmisor FPV. Si te fijas en la caja de piezas, también encontrará un bar pequeño, gris, plástico con tornillos en ambos extremos. Vamos a utilizar esta barra para sujetar el transmisor FPV en su lugar, junto con una tira de comando.
- Retire el papel protector de una parte de un comando.

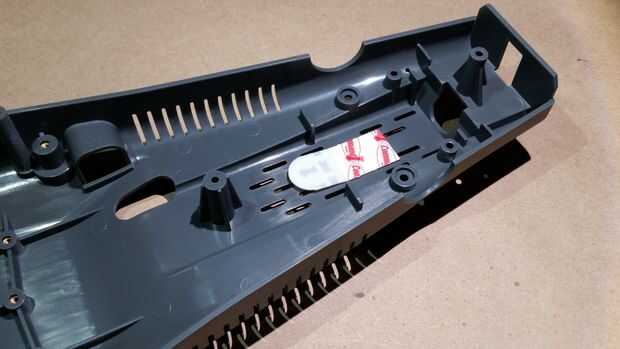

- Pegue la cinta de comandos a la cáscara inferior donde hay una parte plana en el centro de la parrilla.

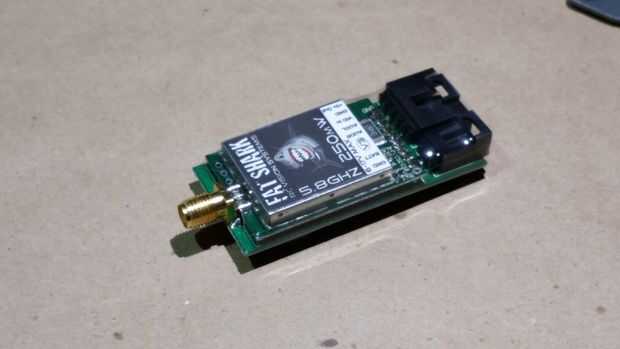

- Ahora mira el transmisor FPV, que es la placa más grande, de color verde. Por un lado de la Junta dará cuenta de un conector de tornillo de color dorado. Esto es donde conectaremos la antena más tarde. Oriente el transmisor FPV para que la conexión de la antena enfrenta a la parte posterior de lo quadcopter.
- Retire el papel protector del lado expuesto de la tira de comando.

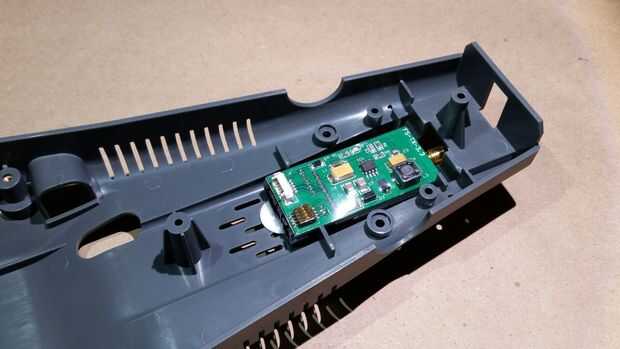

- El transmisor FPV a la franja de comando del palillo y aplique presión durante 30 segundos.

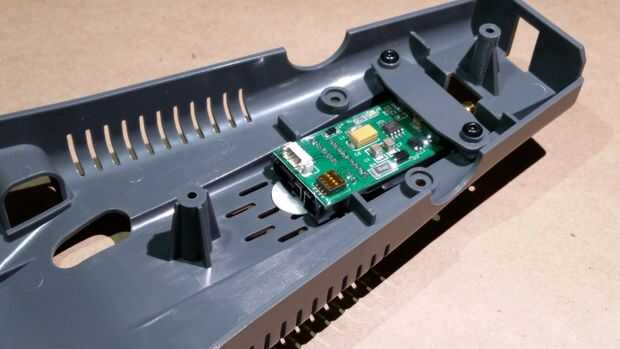

- Ubique los dos orificios a cada lado del transmisor FPV. Tomar la barra de plástico y tornillo hasta estos agujeros para sujetar el transmisor en su lugar.
No vamos a instalar la antena del transmisor FPV bastante todavía porque todavía tenemos un montón de pasos de ensamblaje para completar y no queremos a riesgo de dañar el transmisor FPV o su antena.
