Paso 9: Soldadura de Cable de alimentación de la FPV y la Junta de distribución de energía
Ahora vamos a añadir un cable para entregar energía al sistema de FPV.
Hemos añadido dos ferritas en el tablero de distribución de energía que ayudará a dan una fuente de energía limpia, agradable para los otros componentes. Ahora tenemos que añadir el cable de corriente que suministre ese agradable, poco ruido en el sistema FPV.
- A diferencia de los granos de ferrita, el cable de alimentación FPV está polarizado. Tiene un cable rojo y un cable negro. El cable rojo es positivo y el cable negro es negativo. Esto va para muchas de las otras partes como bien así recordar que rojo es el positivo y negro es negativo.

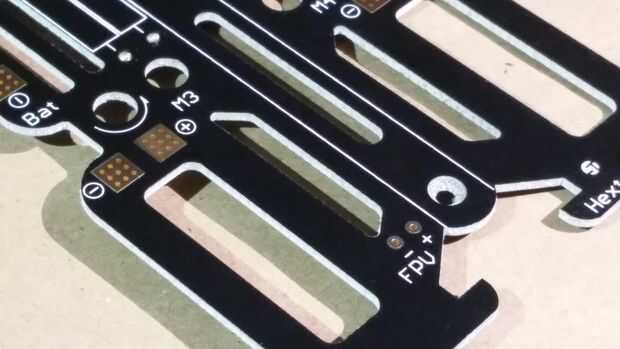

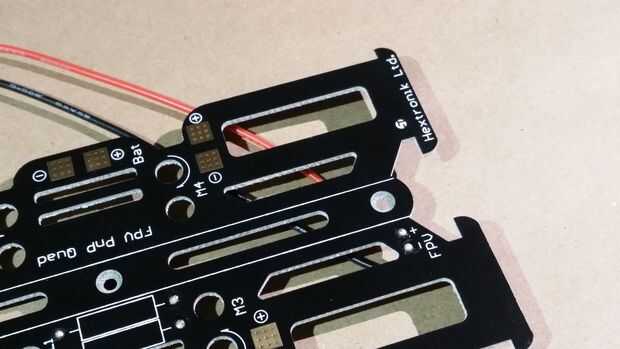

- Echa un vistazo en el tablero de distribución de energía. Se suelda el cable de alimentación FPV en la parte inferior de la Junta (el mismo lado que los granos de ferrita) pero la polaridad el etiquetado es en la parte superior de la Junta. Específicamente, se encuentra en el extremo posterior de la Junta, que es el fin con la etiqueta "Hextronik Ltd.".

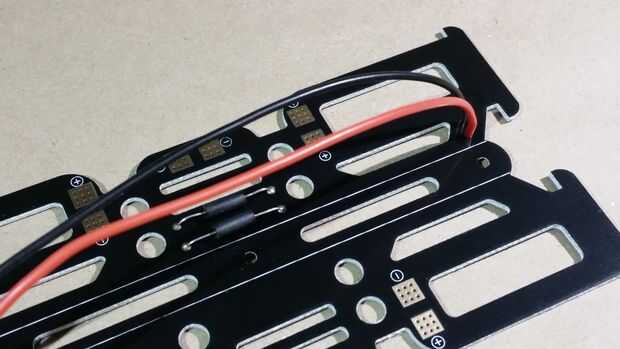

- Así que, tome el cable de alimentación FPV e insertar el cable rojo a la parte inferior de la Junta en el lado positivo del punto de conexión. Este alambre en lugar de la soldadura.
- Ahora inserte el cable negro para arriba por el lado negativo del punto de conexión y también la soldadura.
