Construir un Quadcopter de cámara FPV de alto rendimiento (14 / 53 paso)

Paso 14: Montar el tablero de distribución de energía a la estructura interna

En este paso se fije el tablero de distribución de energía terminado al chasis quadcopter.

¡ Buenas noticias! Estamos terminado de ensamblar el tablero de distribución de energía. El siguiente paso es fijar el tablero al marco interior del quadcopter.

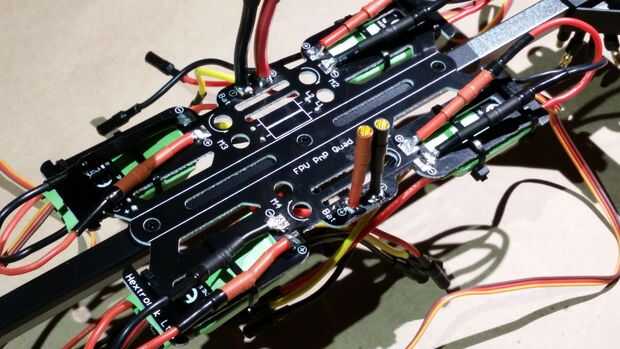

Vamos a llegar a ella. En la parte superior del tubo cuadrado central en el marco interno del quadcopter hay tres orificios. Si usted toma una mirada en el tablero de distribución de energía, encontrará tres orificios alineados hacia abajo el centro del tablero.

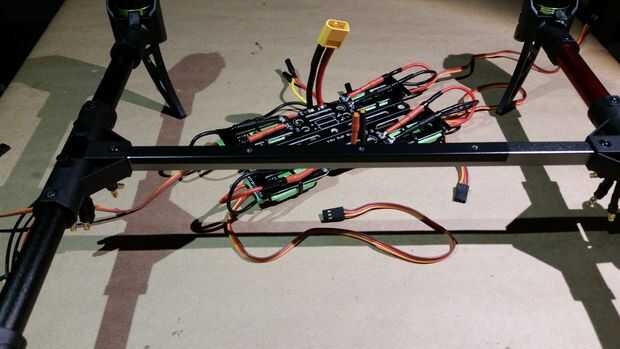

Este es un paso opcional, pero ya que estamos montaje PCB directamente sobre una barra de metal, me gusta tomar la precaución de aplicar cinta aislante a la parte superior de la varilla y luego montar el tablero de distribución de energía encima de la cinta. Esto hará que algunos no hay forma de alguna parte de la Junta de distribución de energía a corto de la varilla (esto me pasó una vez con una fibra de carbono tubo, que también es conductora y explotaron un interruptor controlado por el receptor).

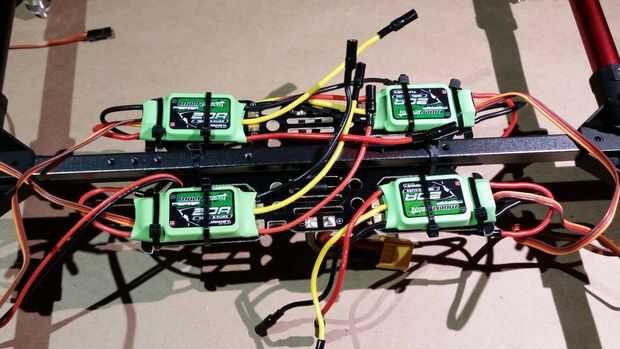

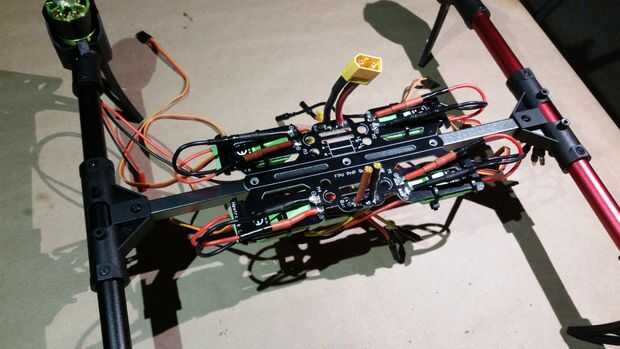

Uso tres 2.5x6mm avellanado tornillos para fijar el tablero de distribución de energía al marco interior del quadcopter. Obtener los tornillos agradable y cómodo pero no parles abajo demasiado o puede romper el tablero de distribución de energía. Usar bloqueador de rosca para obtener los mejores resultados.
