Paso 25: Conecte el receptor de Radio para el controlador de vuelo
En este paso conectamos el controlador de vuelo para el receptor de radio.
Acerca de las conexiones del receptor de Radio
Ahora que usted entiende todas las conexiones del controlador de vuelo, dirigir su atención sobre el receptor de radio. Cada canal en el receptor corresponde a una acción diferente sobre el transmisor de radio. Por ejemplo, el canal RUDD recibe órdenes al mover la palanca derecha a la izquierda y derecha, THRD recibe comandos cuando usted mueve la palanca derecha hacia arriba y hacia abajo, etc..

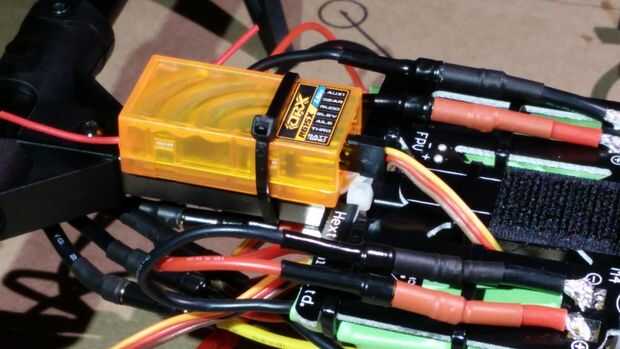

Cada uno de los tres pernos para cada canal lleva una conexión eléctrica. Receptor OrangeRX R615X no vienen con toda la documentación (gracias HobbyKing), así que me tomó un poco de búsqueda para saber que pines hacen que las conexiones, señal, positiva y negativa. Resulta que en el lado del receptor, moldeado en el plástico por lo que es difícil de ver, hay un pequeño icono de S que revela que la fila de pines más cercanos a la etiqueta es señal. Por lo tanto, el esquema de los terminales es del tipo:
- Señal (cable amarillo/naranja) es la fila más cercana a la etiqueta
- Positivo (cable rojo) está en el centro
- Negativo (cable negro) es en la parte inferior, más alejado de la etiqueta
Conecte el receptor de Radio a controlador de vuelo
Si usted toma un vistazo a las etiquetas en el receptor y el controlador de vuelo, usted notará que cada dispositivo utiliza caracteres diferentes para identificar los canales. La mesa y la imagen de abajo le ayudará a emparejar los canales.

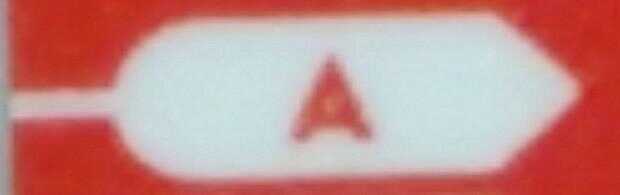

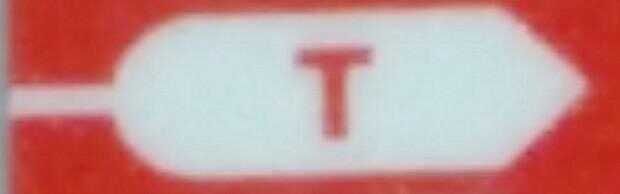

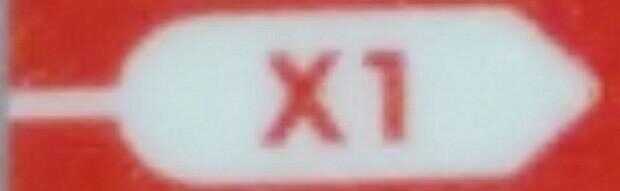

| Receptor de imagen | Conexión del receptor | Naza conexión Lite | Imagen Lite Naza M |
|---|---|---|---|
 | AUX1 (cardán control de tono) | X1 (control de tono del cardán) |  |

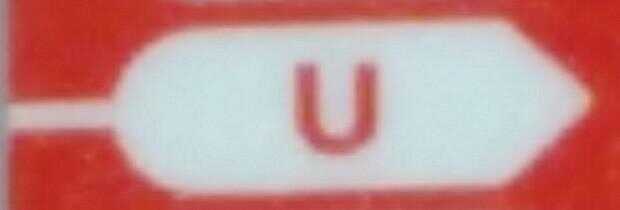

 | ENGRANAJE (modo de vuelo) | U (modo de vuelo) |  |

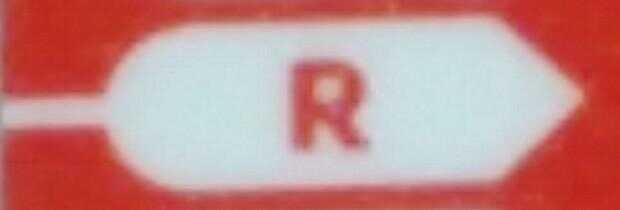

 | RUDD (timón) | R (timón) |  |

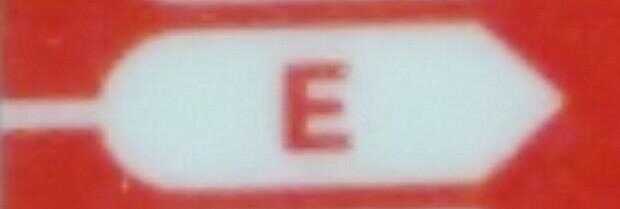

 | ELEV (ascensor) | E (ascensor) |  |
 | AILE (alerón) | (Alerón) |  |
 | THRD (aceleración) | T (aceleración) |  |

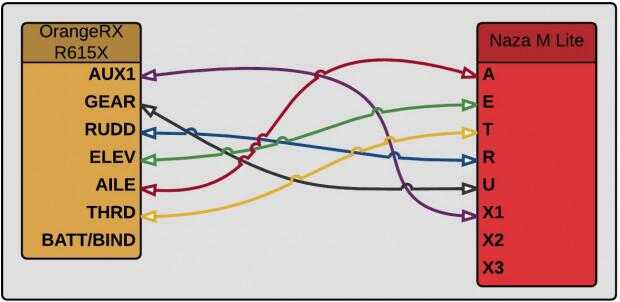

Imagen de conexión

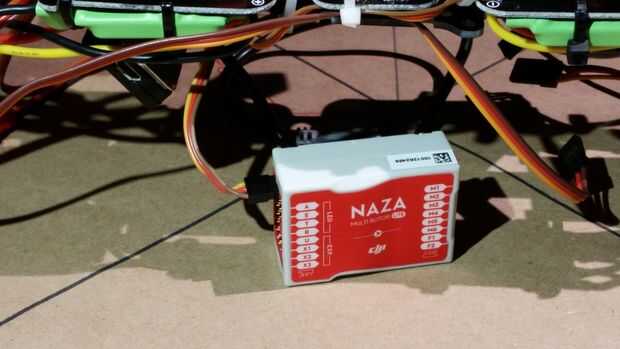

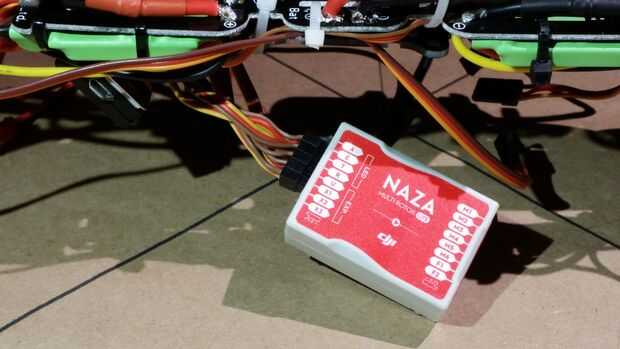

Ahora que podemos identificar todas las conexiones en la Naza M Lite y en el receptor de radio, estamos listos para hacer las conexiones entre el controlador de vuelo y el receptor de radio. Esto es fácil de hacer. Quisiera asesoramiento conexiones uno a uno, si no que tienes un montón de cables que sale del receptor de radio y será fácil confundirnos.

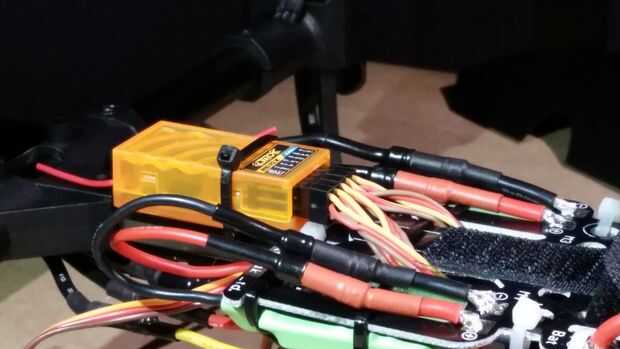

Empecé con la conexión entre el canal AILE en el receptor de radio y un canal en el controlador de vuelo. En primer lugar, simplemente inserte el puente de tres hilos en la columna AILE de receptor de radio con el cable de señal (amarillo) más cercano a la etiqueta. A continuación, inserte el otro extremo del cable del controlador de vuelo una columna con el cable de señal (amarillo) más alejado de la etiqueta.
Simplemente repita este procedimiento para todas las conexiones según la tabla y la imagen de arriba.
