Construir un Quadcopter de cámara FPV de alto rendimiento (20 / 53 paso)

Paso 20: Instalar el módulo de potencia

En este paso vamos a instalar el módulo de potencia DJI.

Vamos a instalar el módulo de potencia bastante mucho la misma manera que hemos instalado al receptor de radio, justo en el otro lado de la Junta de distribución de energía. En primer lugar, tomemos un momento para aprender sobre el módulo.

Sobre el módulo de potencia

En primer lugar, el módulo de energía toma energía de la batería y convierte a la energía conveniente para el controlador de vuelo y otros dispositivos (como el receptor de radio, pero no el equipo FPV) asociaron. De esta manera el módulo actúa como un UBEC. Más de lo que sin embargo, segunda función importante del módulo de alimentación va más allá de un UBEC regular porque el módulo supervisa la energía de la batería y reconoce cuando la batería está baja de carga. Las conversaciones de módulo de alimentación a la Naza M Lite sobre el estado de la batería y el Naza M Lite comunica advertencias de batería baja al piloto con LED indicador.

Instalar el módulo de potencia

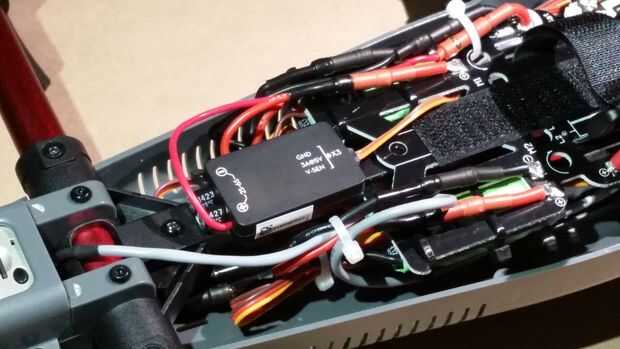

Acabo de instalar al receptor de radio por el montaje en el tubo central detrás de la placa de distribución de potencia. El módulo de potencia obtiene montado del mismo modo, la única diferencia es que montaremos el módulo de potencia frente a la Junta de distribución de energía. No importa en qué orientación Monte el módulo de alimentación, con los cables de más cercanos o más lejos de la placa de distribución de potencia.

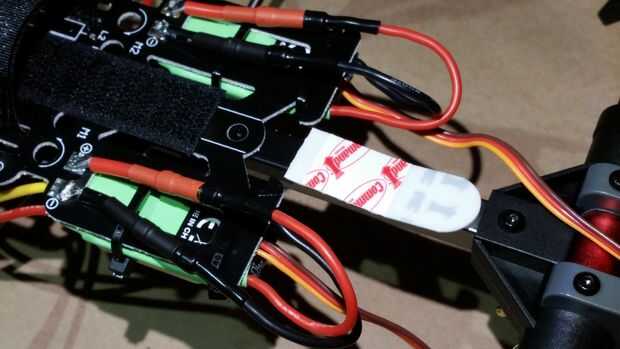

  1. Retire el papel protector de una parte de un comando.
  2. Pegue la cinta de comandos al tubo central del quadcopter frente el tablero de distribución de energía.
  3. Retire el papel protector del otro lado de la tira de comando.
  4. El módulo de alimentación a la franja de comando del palillo.
  5. Envuelva una amarra alrededor el módulo de potencia y el tubo central y apriete hacia abajo para asegurarlo el módulo de potencia.
