Construir un Quadcopter de cámara FPV de alto rendimiento (13 / 53 paso)

Paso 13: Soldar conectores ESC en el tablero de distribución de energía

Como lo hicimos para el módulo de energía, creamos cables para conectar los CES para el tablero de distribución de energía.

Ahora aquí es un punto donde voy a desviarse un poco del manual oficial de empresa Quanum. Necesitamos conectar nuestros cuatro CES para el tablero de distribución de energía. El manual sugiere que los cables de salida del clip y soldarlos directamente a la Junta de distribución de energía. Creo que esto es una mala idea aunque. Si usted suelda su salida directamente a la Junta de distribución de energía, será difícil reemplazarlos si se rompen o si desea actualizar su equipo electrónico.

Así, en cambio lo que vamos a hacer es hacer algunos cables de conexión de salida similares a los conectores de fuente de energía de controlador de vuelo que hicimos en el último paso, la soldadura de los cables de conexión a la placa de distribución de potencia y conecte los CES a través de los cables de conexión. Así, si alguna vez necesitamos sustituir una salida por cualquier motivo, nosotros podemos solo Desconecte y ESC y enchufe en uno nuevo. Podemos evitar tener que desoldar las cosas y el riesgo de dañar la Junta.

Bien, permite comenzar con la fabricación de algunos cables de conexión de la ESC.

Crear Cables de ESC

Bien, así que lo primero que debemos hacer es crear algunos cables de conexión de ESC, que son sólo pequeños tramos de cable con conector hembra de 3,5 mm bala en un lado. Necesitamos un total de ocho cables de conexión de salida, dos para cada ESC.

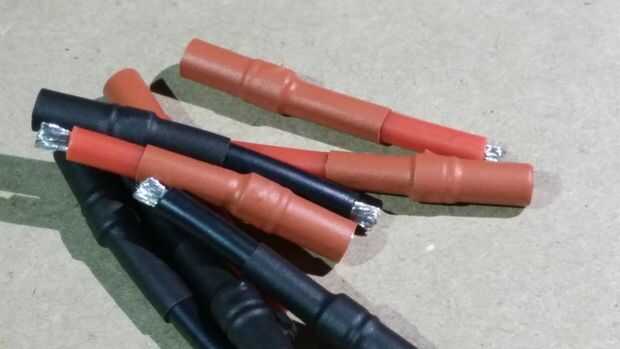

La polaridad será más importante para la conexión de nuestros CES, así que cortar cuatro longitudes de 1 pulgada de cable AWG 14 rojo y cuatro secciones de 1 pulgada de alambre negro. Tira de aproximadamente 1/8 de pulgada de aislamiento de cada extremo de cada cable. En cada alambre, suelde un conector de 3.5mm hembra bala como lo hicimos antes.

La soldadura de los Cables de conexión de ESC en el tablero de distribución de energía

Ahora podemos soldar son cables de conexión de ESC en el tablero de distribución de energía.

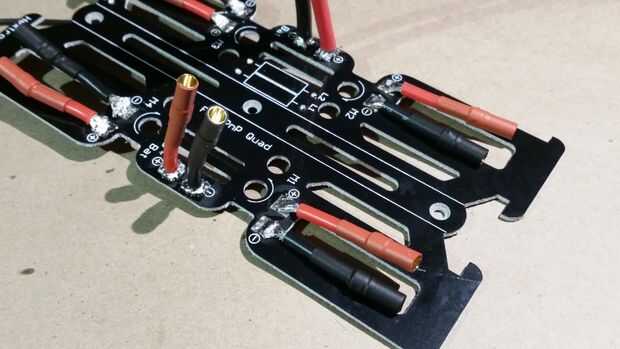

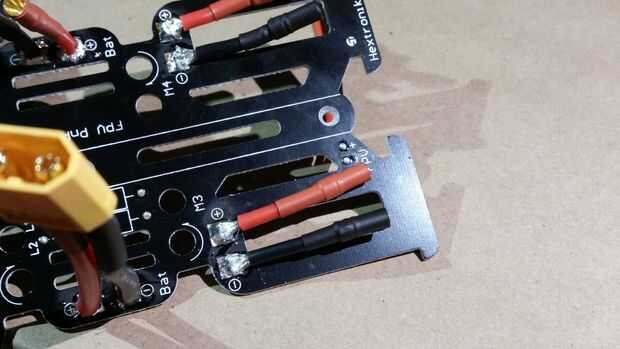

Echa un vistazo en el tablero de distribución de energía. En la parte inferior de la Junta, donde suelda los cables de conexión de la salida, encontrará que ocho pads en sets de dos de la soldadura. Como con los otros cables, la polaridad de etiquetado es en la parte superior de la Junta. Nos será soldar los cables de conexión para que apunten hacia el extremo más cercano de la tabla. Finalmente los cables de salida se envuelven alrededor de los bordes exteriores de la Junta para conectar. Así, comienzo por soldadura en los cuatro cables de conexión rojo para el positivo cuatro soldadura cojines. Para ello en la parte inferior del tablero. Ahora soldar los cables de conexión negro cuatro para las cuatro pastillas de negativo.

Enchufe en el CES

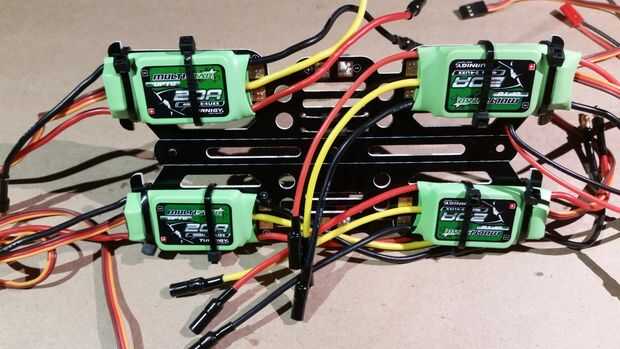

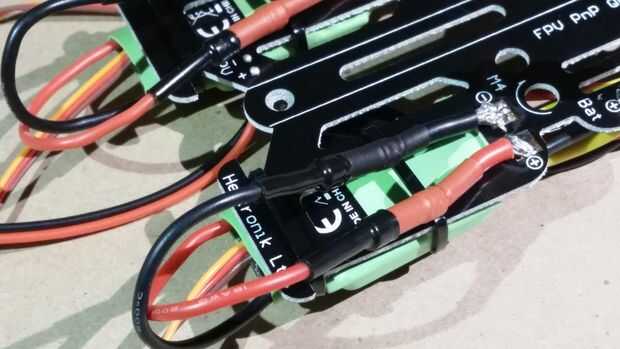

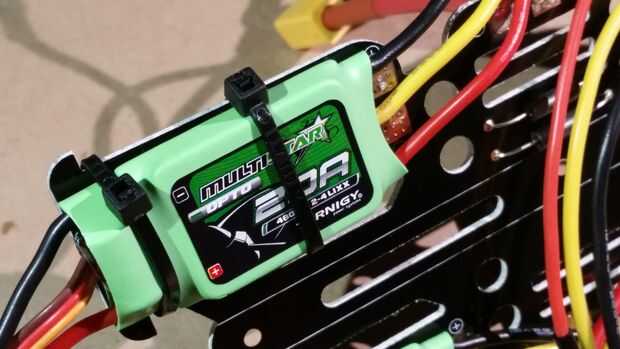

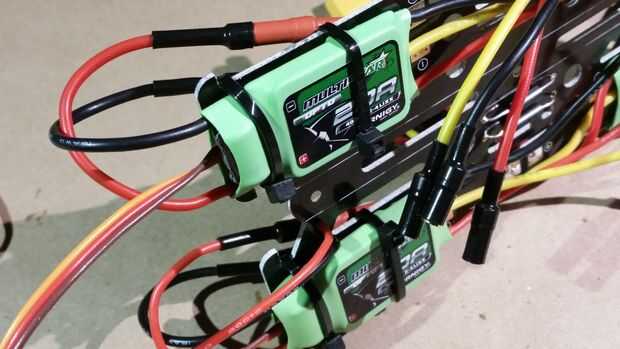

Ahora finalmente podemos fijar el CES a la Junta de distribución de energía. Esto es fácil. Para cada uno de los cuatro CES, sólo Conecte el cable rojo de la ESC en el cable rojo del conector y el cable negro el cable negro. A continuación, utilice dos ataduras de cremallera, uno en cada extremo de cada salida, para sujetar los CES para el tablero de distribución de energía.
