Construir un Quadcopter de cámara FPV de alto rendimiento (7 / 53 paso)

Paso 7: Instale el soporte de cámara para el marco interno

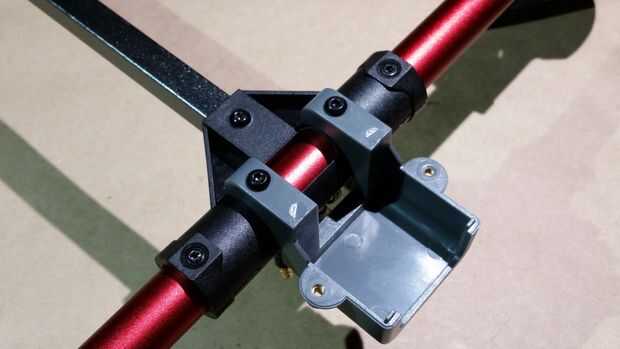

En este paso vamos a instalar la mitad inferior de la titular de la cámara.

La última parte que es necesario agregar a la estructura interna en este punto es la mitad inferior de la titular de la cámara. El titular de la cámara obtiene adjunta al frente T-joint (uno en los brazos del rojo). No instalaremos al soporte de toda cámara ahora mismo porque lo haremos más adelante al instalar la cámara en sí. Por ahora sólo vamos a instalar la parte inferior de la titular de la cámara.

  1. Si usted toma una mirada en la parte baja de la titular de la cámara, usted notará dos tipos de ganchos en forma de C con los agujeros en la parte superior. Estos ganchos de ajustan sobre la Unión en T en los brazos delanteros y los orificios de ajustan sobre las clavijas en el frente T-joint.

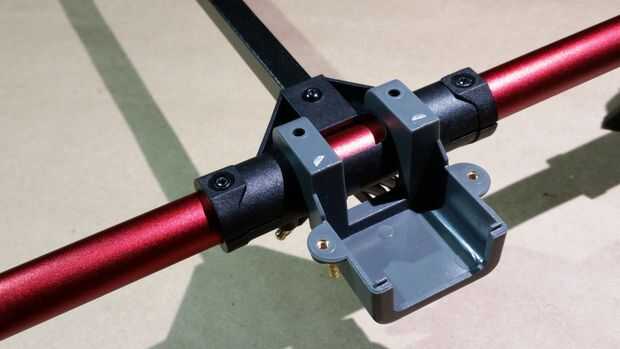

  2. Coloque la parte inferior del soporte de cámara en el frente Unión en T (uno en los brazos del rojo).
  3. Utilice dos tornillos autorroscantes 3x8mm para fijar el soporte de la cámara. Esta es una situación rara donde no necesitamos utilizar hilo compuesto de fijación porque los tornillos autorroscantes en plástico se mantendrán bien.
