Paso 36: Una cáscara más baja para el marco interno
En este paso damos la cáscara más baja para el marco interno.
Antes de proceder, tomemos un momento para ver dónde estamos en el proceso de montaje de empresa Quanum quadcopter puesto que hemos estado construyendo durante un tiempo ahora. Hasta ahora hemos montado el marco interno, conectados los motores, armar el tablero de distribución de energía, todos los componentes electrónicos y conectados eléctricamente todas las partes. Sólo tenemos unas pocas partes izquierda para cubrir. Necesitamos juntar la cáscara de los quadcopter, necesitamos programar el controlador de vuelo, necesitamos calibrar el transmisor de radio, tenemos que fijar las hélices y tenemos que ir a probar y afinar el quadcopter.
Así que vamos a empezar montando cáscara plástica del consorcio Quanum que, como se mencionó anteriormente, casi todo en nuestro quadcopter además de los motores, por razones obvias y el módulo GPS incluye porque necesita una visión clara del cielo para la función. La primera parte que tenemos que instalar es la parte inferior de la cáscara.
En realidad, antes de llegar a la instalación de la carcasa inferior, ahora es un buen momento para hacer un enrutamiento de cables. Sólo tomar algunas ataduras de cremallera y faten abajo algunos de los alambres sueltos por los liarse juntos y les hacia alguna parte del marco de la vinculación. Prestar especial atención a los cables del motor y fijar así que permanecen fuera del camino cuando instalamos el marco inferior, que vamos a hacer ahora mismo.

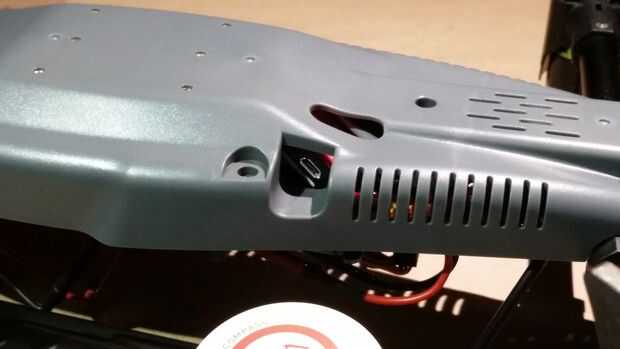

Coloque la carcasa inferior

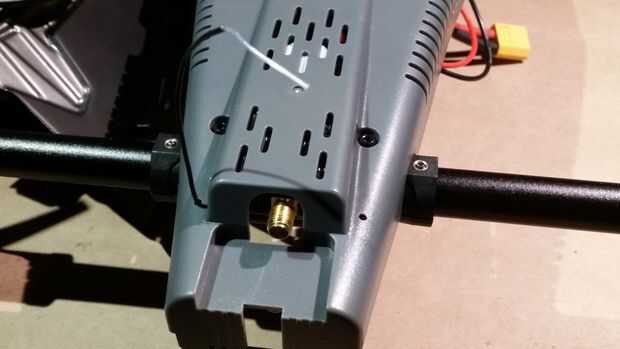

Así que ya sabes la orientación de la pieza inferior de la cáscara. El lado en el que hemos instalado al transmisor FPV es la parte de atrás.
La carcasa inferior se fija al marco interior con seis tornillos. En la parte delantera y trasera de la concha inferior hay dos orificios que se adhieren a las uniones en T. Luego, en el centro hay dos agujeros más en los jefes de largo que se adhieren al tubo central del marco interno.

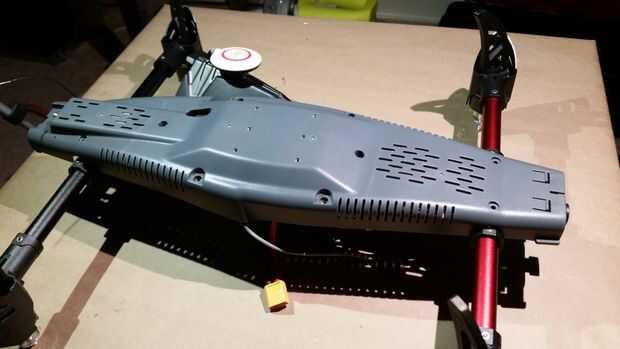

Lugar la cáscara inferior hacia abajo en el marco interno, asegurándose de que la cáscara inferior se desliza en su lugar sobre los brazos del armazón interno. Entonces, 3x8mm dos tornillos a cada lado (cuatro en total) enrosque la cáscara más baja hasta la T-joint. Finalmente, utilice dos tornillos 2.5x6mm para los dos orificios.
