Paso 34: Atar el transmisor de Radio al receptor
Antes de que el sistema va a trabajar, tenemos que enlazar el transmisor y el receptor.
Vamos a empezar este paso con algunos antecedentes. Imagine que usted es vuelo quadcopters en algún tipo de grupo, como, por ejemplo, imagina que tienes una carrera contra otros pilotos quadcopter. ¿Cómo sabe que transmisor debe escuchar a su receptor de radio? Todos los transmisores de radio generalmente funcionan en las mismas frecuencias, entonces, ¿cómo hace el quadcopter no confundirnos por las diferentes señales? Bien esto es donde vinculante.
¿Cómo funciona el enlace?
Enlace es el proceso de enseñanza al receptor de radio que señales para responder a. El atascamiento del problema nos permite resolver es, otra vez, en presencia de múltiples emisoras de radio, todos usando frecuencias similares, ¿cómo el receptor sabe que señales a obedecer?
Bien Spektrum transmisores de radio, así como muchos transmisores de otras marcas, transmiten dos piezas de información con cada señal de comando (esto es una simplificación pero es un nivel aceptable de detalle para esta discusión). Transmiten el comando sí mismo obviamente y, más importante aún, cada receptor transmite un código único de identificación. Así que estas dos piezas de información, el comando y un identificador para el transmisor específico envío el comando, se transmiten hacia fuera en el aire juntos.
Cuando unen un receptor a un transmisor estamos enseñando al receptor reconocer el identificador único para el transmisor. Luego, hacia fuera en el campo cuando nos estamos volando, el receptor sólo escuchará señales desde el transmisor que está entrenado para obedecer.
Atar el receptor al emisor
Hay una herramienta especial que tenemos que enlazar la emisora Spektrum DX6i con el receptor OrangeRx R615X. La herramienta es un simple lazo de alambre en una cabecera de tres pines que es incluida con el transmisor OrangeRx llamado el "enchufe de atar".
Para iniciar el proceso de encuadernación, en primer lugar tenemos que insertar las baterías en el transmisor. El transmisor viene con algunas baterías de estilo demo sin marca, pero realmente no confío en estas baterías incluidas para mantener la energía a una parte crítica de la configuración del quadcopter. Así que por supuesto es opcional, pero le aconsejo usar algunas pilas que confías para el transmisor. Puse las baterías incluidas en los controladores de mi Xbox y utiliza cuatro pilas de la marca en el transmisor.

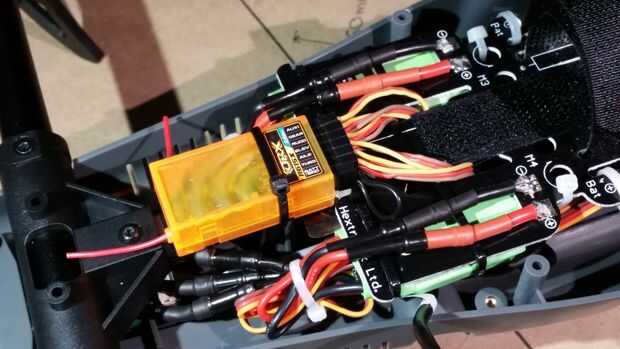

Bien, así que para realmente comenzar el proceso de enlace, asegúrese de que el transmisor está apagado y la batería está desconectada de lo quadcopter. Insertar el plug bind en la columna BATT/BIND del radiorreceptor. Orientación no importa aquí. Sólo para su información, lo que estamos haciendo es conectar el pin de señal BATT/BIND a tierra. Así que si alguna vez pierdes el plug bind, puede lograr lo mismo usando un cable de hembra puente entre los pines superiores e inferiores. Una cosa más, el plug bind será un ajuste apretado en el receptor que tal vez necesite usar un poco de fuerza para pasar los otros pernos y slip Conecte el lazo.

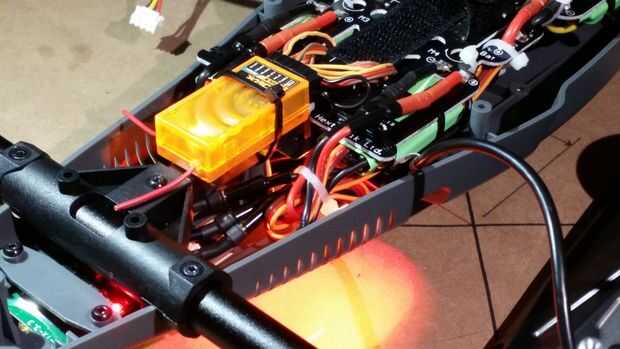

A continuación, conecte la batería al sistema de alimentación de los quadcopter. Este poder de la voluntad del receptor de radio. Habrá una luz parpadeando rápidamente en el receptor de radio de la naranja, esto indica que modo de vínculo. Parpadearán Adicionalmente, el indicador LED del DJI naranja rápidamente. Esta es la Naza M Lite diciéndote que se ha perdido la conexión al transmisor. Nosotros actualmente estamos vinculante el sistema de radio por lo que se espera; no sólo el indicador LED de momento.

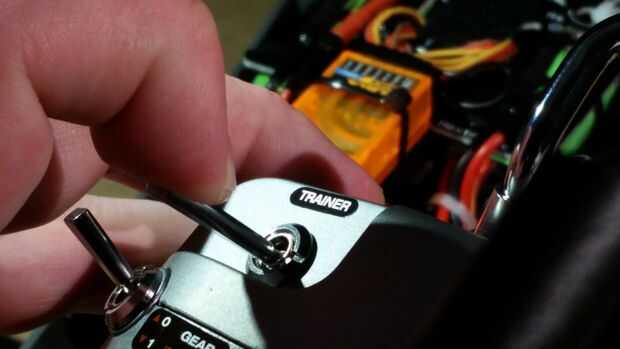

Echa un vistazo en la parte superior de la emisora de radio. A lo largo de la parte superior, cerca de la antena, usted notará una serie de interruptores. En el lado izquierdo, encontrar el interruptor de entrenador. Mantenga este interruptor en la posición superior mientras enciende el transmisor. El transmisor comenzará a sonar. Mantener un ojo en la luz anaranjada en el receptor de radio. Cuando la luz se vuelve sólida, Unión es completa.
Ahora puede soltar el interruptor de entrenador, pero deje el transmisor. Por razones de seguridad, siempre asegúrese de que el transmisor está en cuando el quadcopter es alimentado. Usted no quiere tener un quadcopter con ninguna forma de controlarlo. De todos modos, ahora desenchufe el atar el receptor de radio.
Mantenga el bind plug alrededor aunque porque realmente necesitamos el sistema de radio se unen otra vez después de la programación de Spektrum DX6i ModelMatch. Vamos a hacerlo ahora.
