Construir un Quadcopter de cámara FPV de alto rendimiento (19 / 53 paso)

Paso 19: Instalar al receptor de Radio

En este paso vamos a instalar al receptor de radio.

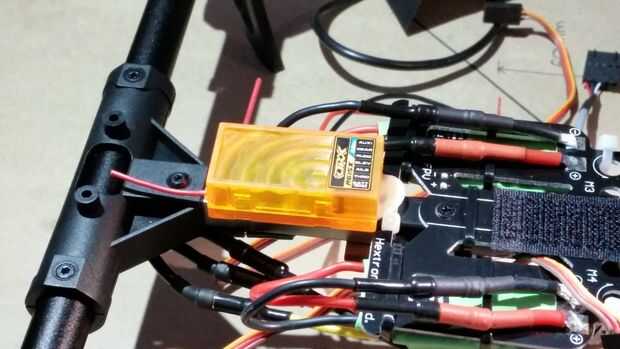

A continuación vamos a instalar al receptor de radio. Vamos a instalar al receptor de radio por pegarse en tubo cuadrado central del quadcopter, justo detrás del tablero de distribución de energía. Como hicimos con la VU, usaremos una tira de comando M 3 y una brida para asegurar el receptor de radio.

  1. Retire el papel protector de una parte de un comando.

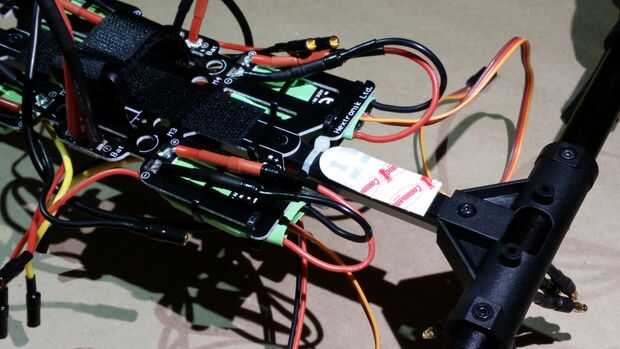

  2. Pegue la cinta de comandos para el tubo cuadrado detrás de la placa de distribución de potencia.
  3. Retire el papel protector de la parte expuesta de la comando.

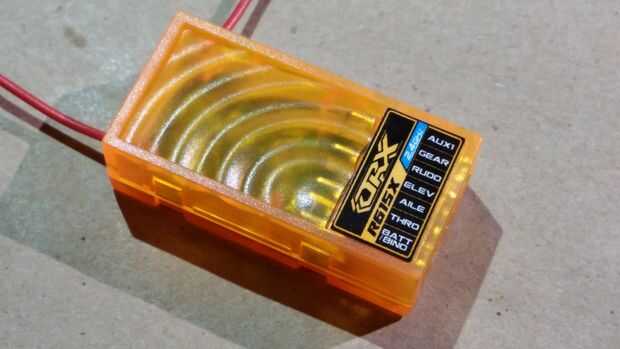

  4. El receptor de radio a la franja de comando del palillo. Al lado del receptor de radio con pins para la conexión de los cables debe estar mirando hacia el centro de lo quadcopter.

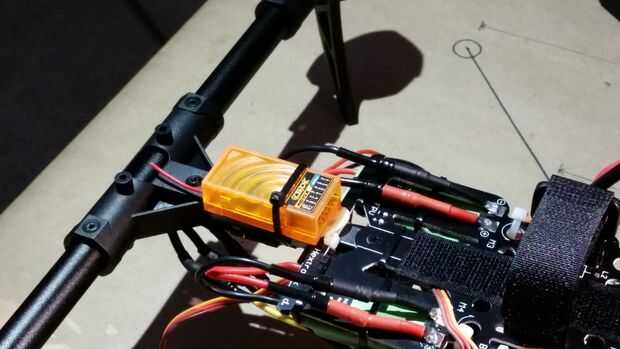

  5. Envuelva una amarra alrededor el receptor de radio y el tubo cuadrado. Apriete la brida para asegurar el receptor de radio.
