Construir un Quadcopter de cámara FPV de alto rendimiento (4 / 53 paso)

Paso 4: Crear extensiones de Cable del Motor

Antes de montar los motores en el marco interno que necesitamos crear cables para extender los cables del motor.

En el siguiente paso nos adjuntando los soportes del motor para el marco interno de la empresa Quanum. Como parte de ese proceso se encamine los cables del motor a los tubos del brazo y el agujero cuadrado en el centro del tubo. Desafortunadamente, más motores no tienen cables bastante llegar hasta abajo del brazo. Por lo tanto, a menos que usted compró motores con cables extendidos, necesitará crear algunos cables de extensión para sus motores. La buena noticia es que son fáciles de hacer.

Algunos detalles antes de comenzar aunque. En primer lugar, como probablemente ya notado, cada motor tiene tres cables. Por tanto, tenemos un total de doce extensiones. En segundo lugar, los cables del motor son terminados con conectores de 3,5 mm bala. En tercer lugar, estos cables pueden llevar corrientes bastante importantes, para los motores que estoy usando en este Instructable hasta 12A. Por lo tanto, asegúrese de utilizar medidores de alambre lo suficientemente pesada, como 14 AWG.

Crear extensiones de Cable del Motor

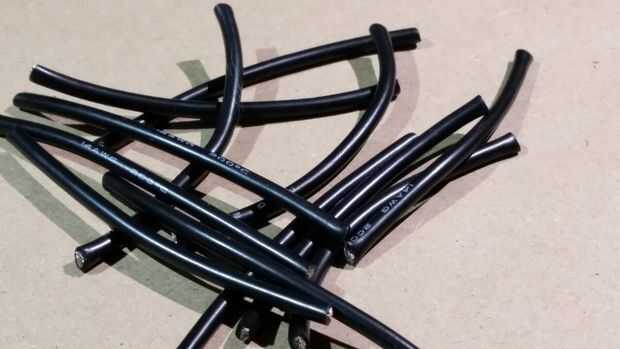

  1. Corte 12 piezas de 4 pulgadas de cable 14 AWG.
  2. En cada pieza, la soldadura de un conector bala masculino. Hay un buen video sobre soldadura conectores de bala en YouTube. La técnica ilustrada en que video es el que he utilizado y funciona muy bien.
  3. Antes de soldar el otro conector bala, slip dos 1 pulgada largos trozos de tubería en cada cable del encogimiento.
  4. En el extremo no terminado de cada cable, soldar un conector cilindrico hembra.

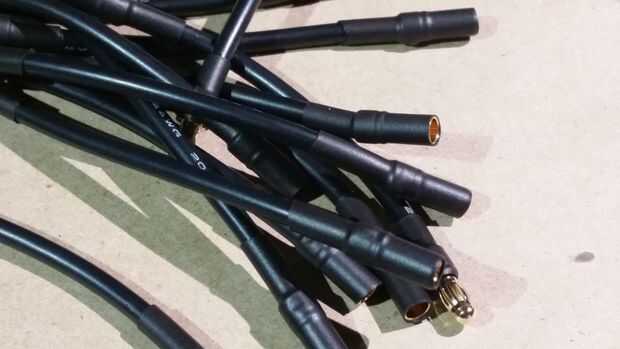

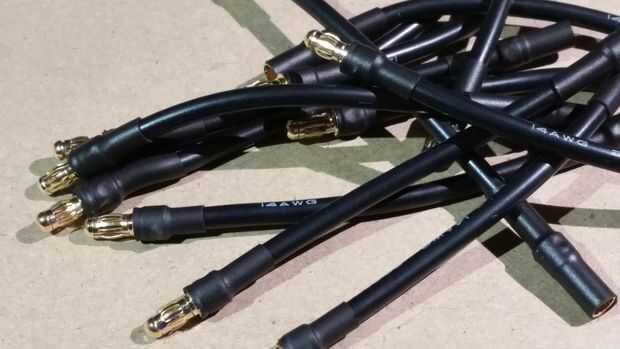

  5. Deslice el tubería sobre todos los conectores de 24 bala del encogimiento. Para los conectores hembra, deslice a la contracción de la tubería hasta el final. Para los conectores de bala masculino, deslice a la contracción de la tubería solamente al final de la caña; no quiere cubrir el conector sí mismo.
  6. Aplicar calor y la tubería del encogimiento.

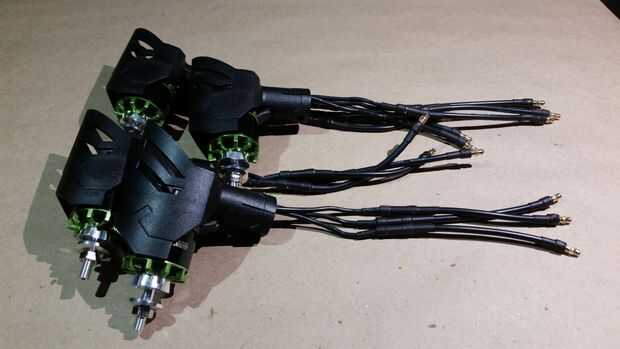

También puede seguir adelante y colocar tus extensiones de cable a todos los doce cables de motor.
