Paso 22: Instalar la cámara FPV
En este paso vamos a instalar la cámara FPV creando nuestro propio relleno de cámara.
Ahora vamos a instalar la cámara FPV, la grasa PilotHD de tiburón. Instalación de la cámara es un poco más complejo que instalar otros dispositivos eléctricos, así que voy a explicar un poco primero antes que el procedimiento de instalación.
La cámara FPV obtiene montada, obviamente, en el muy delantero del chasis quadcopter. El titular de la cámara consta de tres partes:
- La parte inferior de la titular de la cámara es la parte de plástico gris que instalado en el frente del marco interno T-joint hace bastante tiempo.
- La parte superior del titular de la cámara es una pieza de plástico gris que se acopla a la parte baja de la titular de la cámara. La pieza superior tiene un agujero en él que nos dará acceso a la tarjeta microSD y grabar en el PilotHD.
- También hay un bloque de espuma que se supone que va dentro del titular de la cámara con la cámara llevó a cabo dentro del bloque de espuma. Sin embargo, el bloque de espuma es demasiado pequeño para el PilotHD. Por lo tanto necesitamos crear un bloque de espuma personalizado modificando el uno incluido en el kit Quanum Venture. Por modificar me refiero a trocear en pequeños trozos.

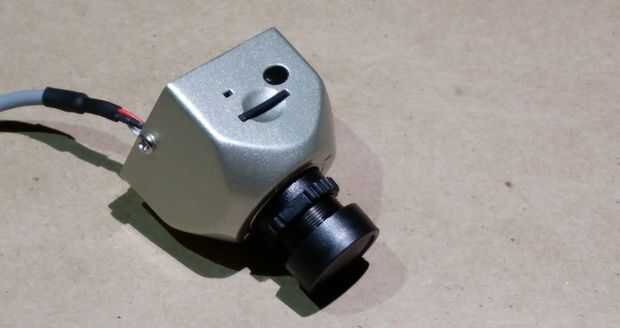

Hay un detalle más a destacar. El PilotHD viene con una cubierta de la lente. Debe conseguir en el hábito de mantener la cubierta del lente en su lugar cualquier momento que usted no está volando, esto sólo ayuda a proteger la cámara.
Crear los cojines de espuma personalizadas
Así que la primera orden del día es modificar el bloque de espuma para el titular de la cámara para que pueda contener la PilotHD. Afortunadamente esto es bastante simple de hacer, todo lo que necesitas es un cortador de cuchillo o caja Xacto, sólo asegúrese de que la cuchilla está muy afilada.

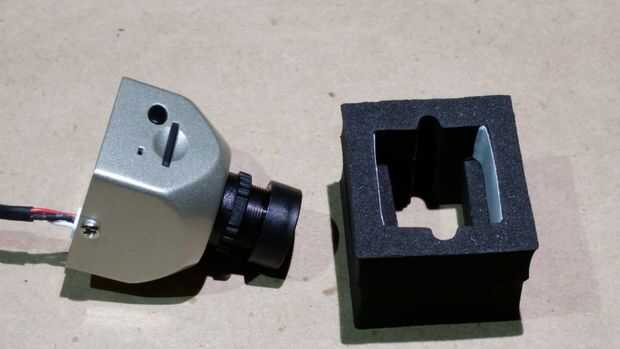

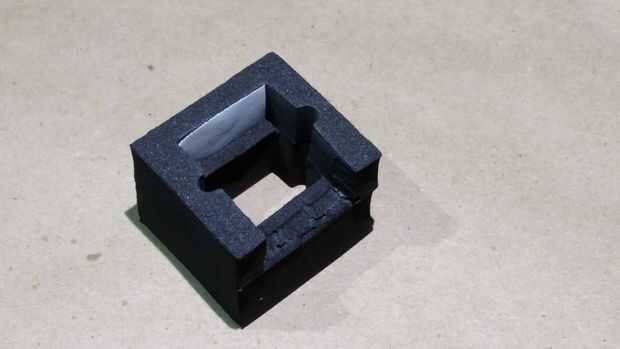

Así que primero echar un vistazo dentro del bloque de espuma. Usted notará dos trozos de cinta de doble cara. Queremos que esos pedazos de cinta y la espuma que se fijen; así que vamos a cosechar dos lados de la caja.

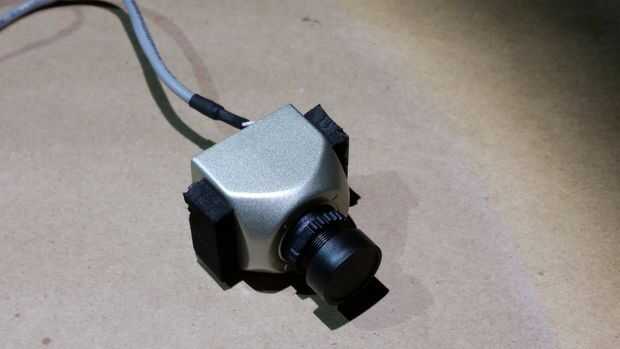

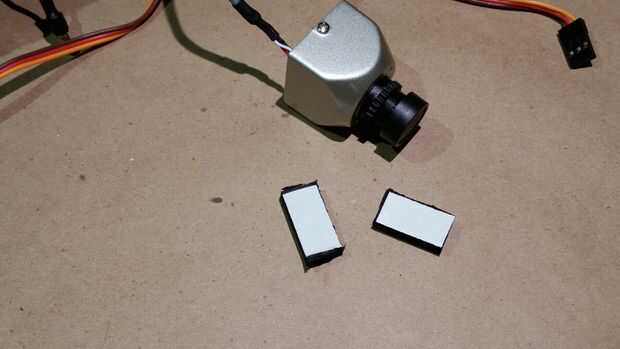

Usando su cuchillo, corte las secciones rectangulares de espuma detrás de la cinta. Luego, despegue el revestimiento de la cinta de doble cara y pegue las dos piezas de espuma a los lados de la cámara de PilotHD.
Usted debe dejar con dos lados de la espuma del bloque sigue intacta. Corte los dos lados.
Instalación de la cámara
Lo que tienes en este momento es la cámara de PilotHD con dos piezas de espuma pegados a cada lado, dos otros pedazos no adhesivas de espuma y su cámara ocupada montaje, piezas superior e inferior. Vamos a instalar la cámara.
- Tomar una de las piezas de espuma no-pegajoso y en la parte delantera de la titular de la cámara conectada al chasis quadcopter.

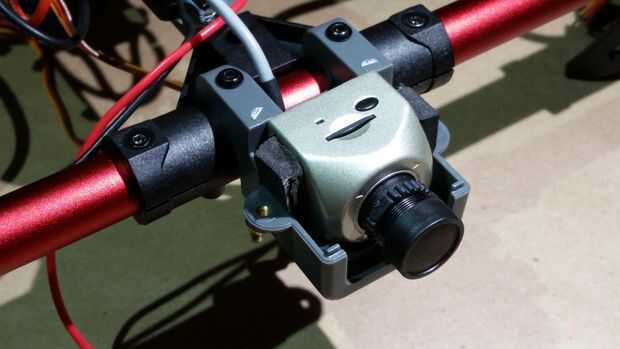

- Localice la ranura para tarjetas microSD en la parte superior de la PilotHD. Con este lado hacia arriba, meter la cámara en la parte inferior de la titular de la cámara.
- Ahora colocar la otra pieza no adhesivas de espuma en la esquina superior frontal de la parte superior del titular de la cámara, por lo que refleja la pieza que pones en la parte inferior.

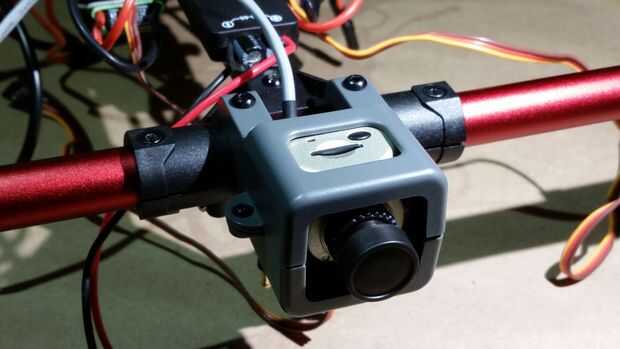

- Coloque la parte superior del titular de la cámara encima de la cámara.

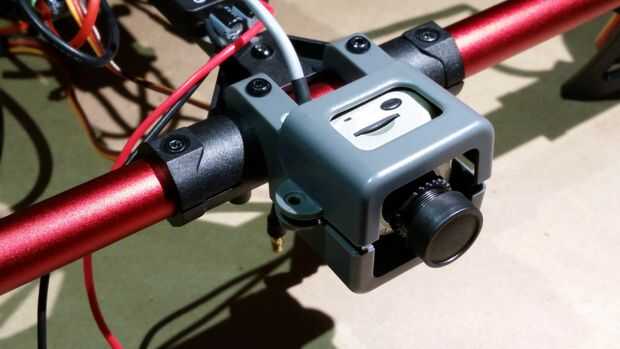

- Alinee los orificios y, utilizando los dos tornillos 2.5x6mm, fijar.
