Chibikart: Rapid-Prototyping un sub eléctrica Go-Kart usando fabricación Digital y componentes de Hobby (7 / 46 paso)

Paso 7: Paso 7: montar el cuerpo del freno y el Pedal de freno

Ahora volvemos nuestra atención al montaje de la zapata, así como el pedal de freno.

Piezas necesarias:

  • Placas de montaje de zapata de freno y Cable de freno de montaje. Son las cuatro pequeñas piezas montadas desde el panel de 1/8", dos de los cuales parecen clase de J
  • Placa de cuerpo de freno desde el panel de 0,25" que contenía los soportes de columna de dirección.
  • Placa superior del Pedal de freno y Pedal de freno lado placas desde el panel de 0.125"
  • #4-40 x 1/2" tapa tornillos con tuercas
  • Zapatas de freno de bicicleta carretera, QTY 2
  • Pernos de anclaje de cable de bicicleta freno, QTY 2
  • 1/4" o M6 arandela plana si es necesario - ver paso 7.5

Herramientas necesarias:

  • llave hexagonal de 3/32"
  • Archivo plano
  • Mazo de goma
  • Llave ajustable pequeña

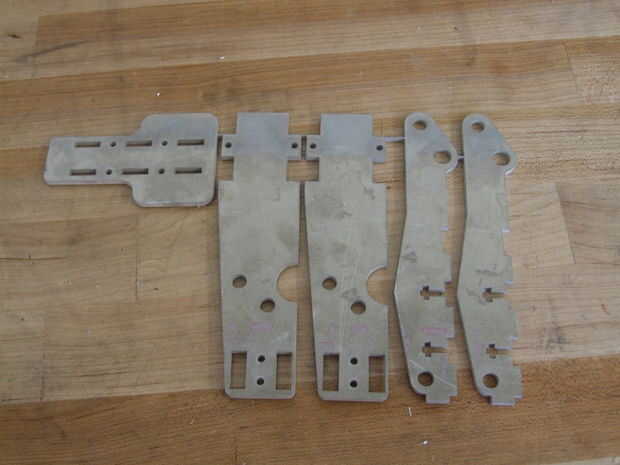

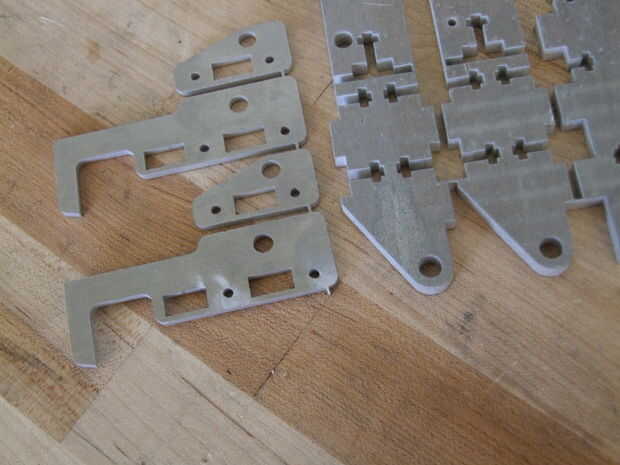

Paso 7.1, 7.2 y 7.3: identificar y recoger piezas y hardware

Desplumar las partes de las imágenes de sus paneles. Limpiar las pestañas de las piezas como de costumbre.

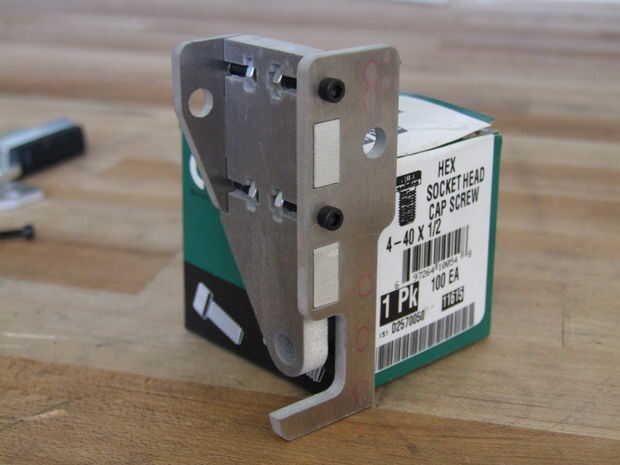

7.4 paso: Montar la placa de montaje Cable de freno, placa de montaje de zapatas de freno y placa de freno cuerpo juntos

Este paso se explica más o menos por la imagen. La Asamblea puede realmente ir juntos modo - ser consciente de que "lado" Estás trabajando en. Uno acabará como "¯|_" y el otro un "_|¯".

0,25" agujero del pivote de la placa del cuerpo de freno debe estar ubicado cerca de la parte del rizo de la zapata de freno.

Seguir adelante y apretar estos tornillos. Son muy pequeñas y delicadas en cuanto a los tornillos, así que vamos a definir "apretar" como girar 1/4 a 3/8 después del apriete al ras. Va más allá de eso riesgos pelar hacia fuera las tuercas, que no es fresco.

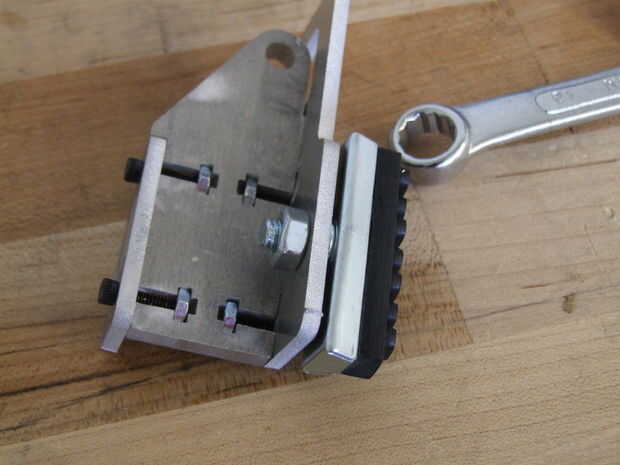

Paso 7.5: Instale la zapata de freno de bicicleta carretera

Las zapatas deben han llegado en un vástago roscado M6 con tuerca y arandela. El tallo de la zapata de freno puede tener sección cónica o grasa un poco en él que impide que todo estar plana sobre la zapata de freno. Si este es el caso de la zapata, utilice un 1/4" o M6 arandela plana entre la zapata y la placa de montaje. Debe ser la superficie plana de contacto todo el camino.

Perno de la zapata a la placa de montaje, manteniéndola verticalmente alineados.

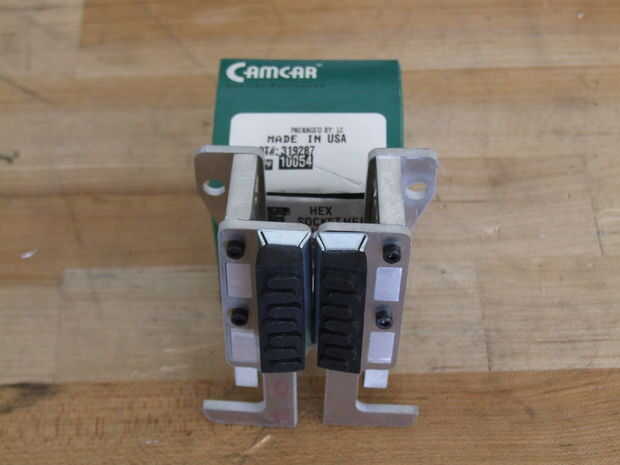

Paso 7.6: Hacer un conjunto de espejo de la Asamblea del cuerpo de todo freno

Siga estas instrucciones nuevamente, simplemente volcando algunas de las partes. El resultado debería verse como en la foto.

7.7 paso: montar el pedal de freno

Placas de lado el lado del pedal de freno en la placa superior - estas solo encajara en una combinación. Deslice las tuercas 4-40 y apriete con tornillos 4-40. Eso es bastante.

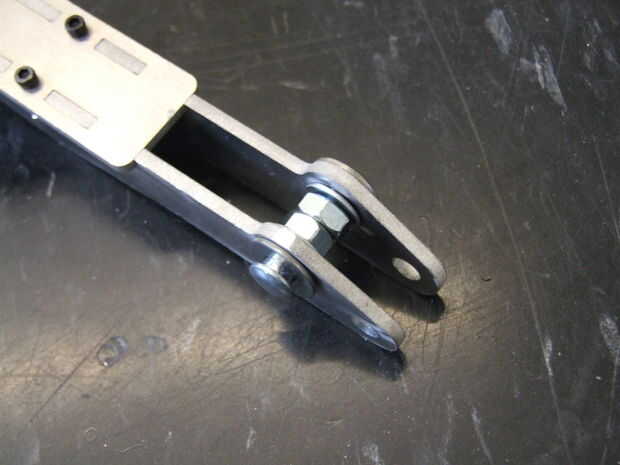

Paso 7,8, o posiblemente 7.69999: Instale los pernos de anclaje de Cable de freno

Un error que hice en el diseño de este sistema de palanca de freno fue que usé un tamaño de perno de anclaje que era más pequeño que el estándar que se encuentran en bicicletas. El diseño ha cambiado un poco desde este ejemplo acomodarlos, pero por ahora estoy trabajando con este pedal.

Tomar los pernos de dos anclaje e insertarlos en el conjunto más grande de dos agujeros en las placas laterales. Contrariamente a la imagen, la cabeza del tornillo con el agujero perforado Cruz para pellizcar el cable del freno debe estar en el interior. Si encuentras que esto es físicamente imposible, no te preocupes - lo hice demasiado. Desmonte el pedal así que usted puede instalarlas.

Si los pernos de su pizca vinieron con una arandela en cada uno, son para quedarse con la tuerca, no la cabeza. Temporalmente, apriete los pernos de pellizco para que no caiga hacia fuera.

Dejar de lado las Asambleas de cuerpo freno y Pedal de freno completo.
