Chibikart: Rapid-Prototyping un sub eléctrica Go-Kart usando fabricación Digital y componentes de Hobby (29 / 46 paso)

Paso 29: Paso 29: montar los motores impulsores

En este paso, finalmente Ataremos los motores de accionamiento al cuadro. Los motores también se modificará un poco para ser más robusto bajo poder por medio de un asiento plano sobre el eje de las ruedas dentadas.

Piezas necesarias:

  • Confecciones motores Turnigy 5065
  • 1/4"- 20 x 5/8" tornillos, cantidad 8
  • tuercas de 1/4"-20, 8 Cant. Las tuercas son preferibles.

Herramientas necesarias:

  • llave hexagonal de 5/32
  • 7/16" llave de las tuercas, o una llave ajustable
  • Archivo de metal plana

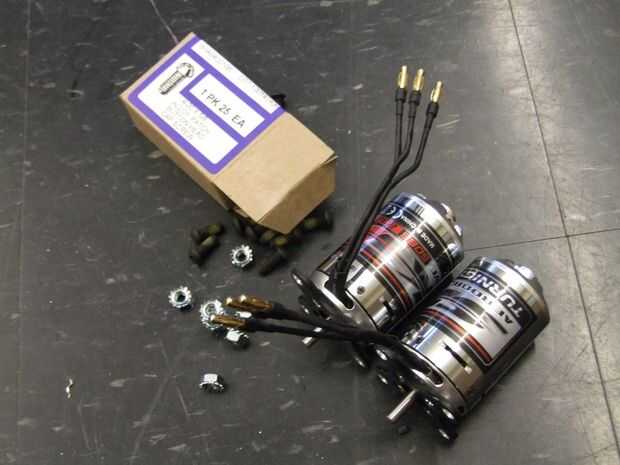

Paso 29.1: Reunir las partes

Por este tiempo, su stock de tornillos 5/8" podría estar agotando un poco. Conseguir 8 más - tornillos largos de 1/2" apenas no están bastante - y algunos frutos secos, también. Utilicé algunas contratuercas de 1/4"-20"Keps"estilo, pero una discreta tuerca con arandela de bloqueo funciona también una tuerca inserto de nylon.

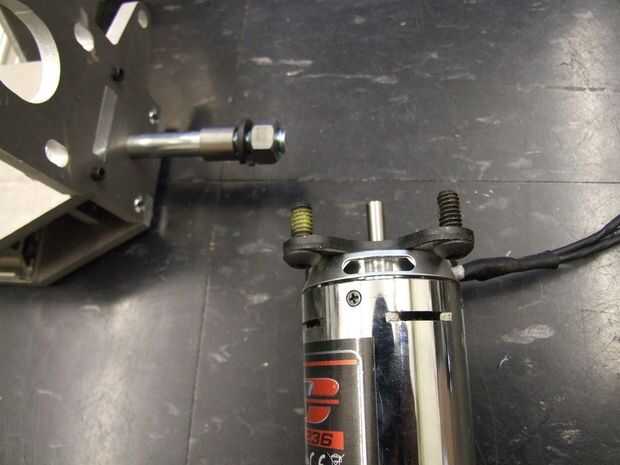

Paso 29.2: Inserte los tornillos de 1/4"-20 a través del reborde de montaje del motor

Debe haber suficiente espacio para meter la cabeza del perno más allá de poder del motor y en la brida de montaje. La cabeza debe ser del lado del motor de la brida y los hilos de rosca deben quedar hacia el lado del eje.

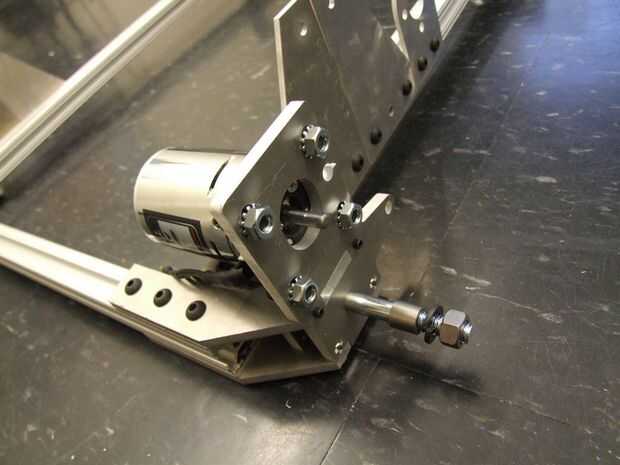

Paso 29.3: Tuercas de apriete 1/4"-20 para fijar el motor

Uso 1/4"-20 de 4 tuercas en la cara externa del motor montar y fijar el motor a la placa de montaje. No los apriete todavía. El motor puede mover hacia arriba y hacia abajo ligeramente tensar la cadena. Finalmente, se apretó un poco más arriba.

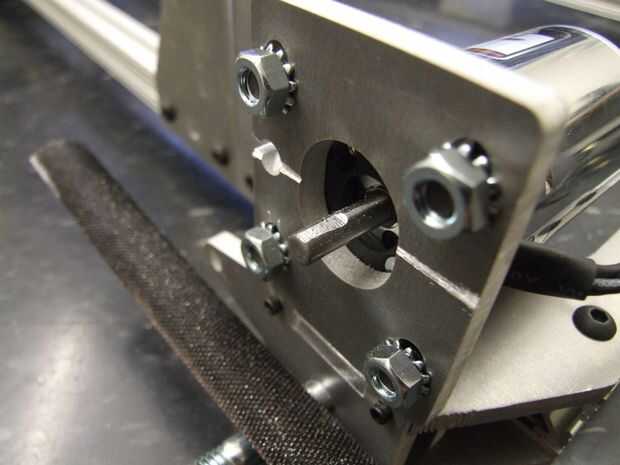

Paso 29,4: Presentar un plano en el eje del motor

Los piñones que usaremos usan tornillos para agarrar un eje. Sin un eje plano (o en algunos casos, un hoyuelo perforado), un tornillo de ajuste no puede resistir una cantidad considerable de esfuerzo de torsión antes de deslizarse y dañar el eje.

Utilizar un plano al archivo un aproximadamente 1/2" de largo plano en el eje del motor. Bajando aproximadamente medio milímetro es suficiente. Sólo puede orientar el archivo usando el placa de montaje del motor. A pesar de a esquilmar a la placa un poco, esto está bien.

Paso 29.5: Repita el para ambos motores

Asegúrese de que ambos motores son apretados a mano en el plato de montaje y tienen un pequeño apartamento en el eje.
