Paso 18: Paso 18: diseñar e instalar Tuercas correderas en ranura en extrusiones de 80/20
Piezas necesarias:
- Extrusiones de NS-18-1, NS-18-2, S-28-1 y S-28-2
- Tuercas correderas en ranura aproximadamente 9000 80/20
Herramientas necesarias:
- Un destornillador para empujar las tuercas correderas en ranura con
Paso 18.1 18.3: Extienda las protuberancias grandes

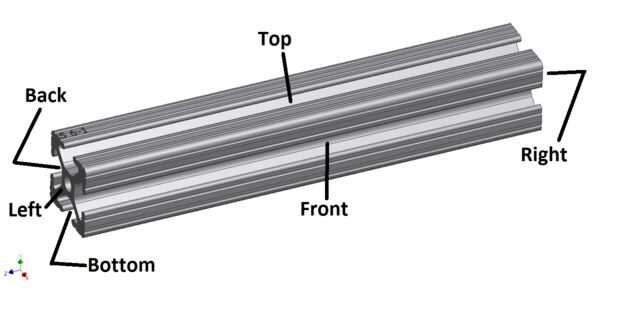

En primer lugar, recordar lo que es el sistema de coordenadas de 80/20 que estamos utilizando! Comience con los rieles cuadrados de 28" y los ponen al lado.

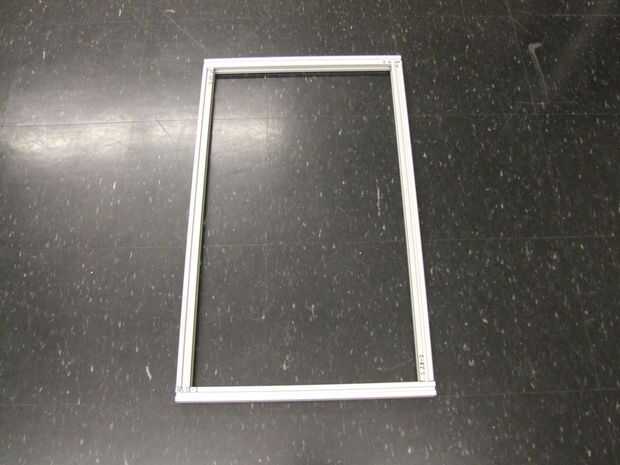

Los dos carriles de 18" no cuadrados van en sus extremos. Figura 18.2 de utilizar como guía para colocar los lados etiquetados correctamente, son la base para el sistema de coordenadas.

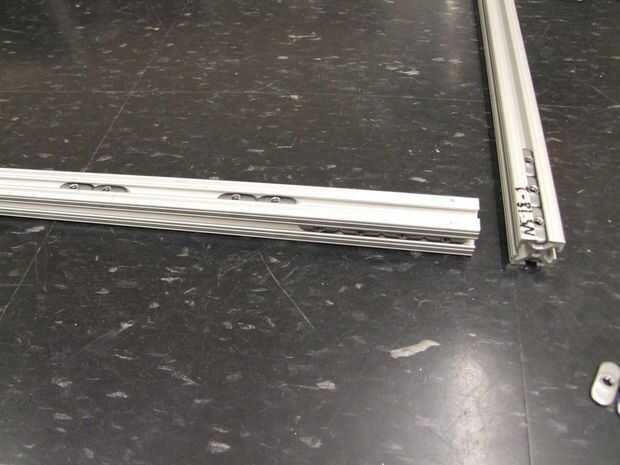

Paso 18.4 y 18.5: Inserte la cantidad adecuada de frutos secos en cada ranura
Esta es la parte donde podría confundirse. Recuerde, una vez más, nuestro sistema de coordenadas. Preparar su bolsa de frutos secos de 80/20 - espero que usted realmente tiene un montón de ellos!
- NS-18-1: Top 6, base 6
- NS-18-2: alto 12, fondo 12
- S-28-1: Top 4, fondo 4, delantero 8
- S-28-2: Top 4, fondo 4, frontal 6
Total: 66. Incluyendo el montaje de asiento: 70
Paso 18.6: Compruebe que tiene el número correcto de las tuercas
Si se sienten inseguros o necesita disponer de más Tuercas correderas en ranura, pop más en cada uno. Extras no hacen daño, la clase que usted puede caer en la ranura in situ en lugar de desarmar todo para el lado son algo así como $1,50 cada uno.
No molestar esta disposición - te aseguramos en el paso siguiente.
