Paso 12: Paso 12: fabricación de impulsión posterior de la rueda completa
Aquí es donde comienza lo incompleto. Montaje de la rueda dentada en un eje temporal que podemos girar, luego aplicar una lima de metal para las puntas de los dientes del chaflán. El término para este eje termporary es un mandril o arbor. No se debe confundir con la especie de mono.
Obtener un diámetro de 1/2" x 2" Perno largo (1/2"-13 es la más común), una tuerca y arandela de por lo menos una. Si usted tiene 2 arandelas, la rueda dentada debe sujetarse entre dos de ellos. Otra, utilice la arandela en el lado de la tuerca - esto es para evitar que se dañen del aluminio por la tuerca de acero más dura. Apriete la rueda dentada entre la tuerca y la cabeza del perno.
Visual centro de la rueda dentada en el eje. Centrado en absoluto no es necesario porque el archivo será mano.

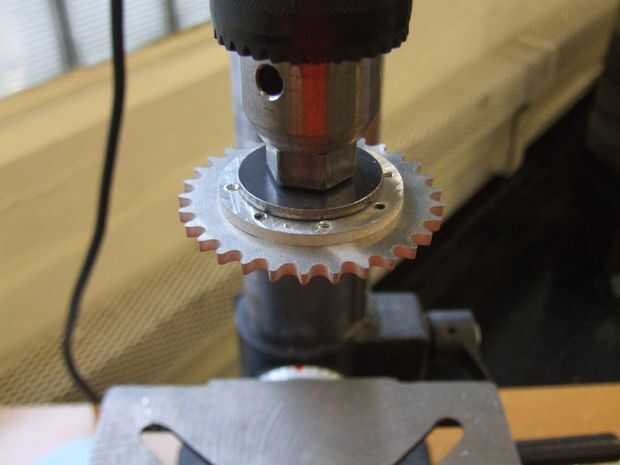

Paso 12.2: El mandril de un taladro de montaje
Funcionará cualquier taladro con mandril de 1/2", también, pero usted probablemente querría alguien ayudando a sostener el taladro o el archivo.
Paso 12.3: Mantener un archivo para los dientes del piñón mientras se rota la rueda dentada
Presentar un bisel de aproximadamente 30 grados (respecto a la horizontal) sobre el borde de cada piñón. Desea reducir el grosor de las puntas de los dientes por aproximadamente la mitad - llevándolos a alrededor de 1/16" a 3/32" de espesor. Chaflanar los dientes del piñón asegura que nunca enganchones un borde cuadrado del acoplamiento de cadena en descarrila la cadena.
Tenga cuidado durante este proceso - use la mitad del archivo, no la punta. La punta puede engancharse en un diente de los piñones, que no sólo sería perjudicial para el piñón, pero podría lanzar el archivo a través de usted. Porque realmente, en comparación con aluminio, no son muy difíciles.

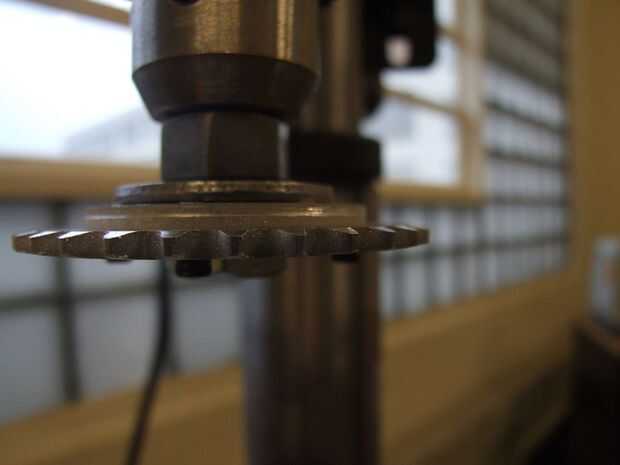

12.4 paso: Verificar que los chaflanes son aproximadamente iguales en altura
Si usted chaflanó un lado un poco más que el otro, no te preocupes - no es crítica. Si realmente eres TOC, entonces usted puede voltee la rueda dentada en el mandril para que siempre pueda ver lo que que chaflana!

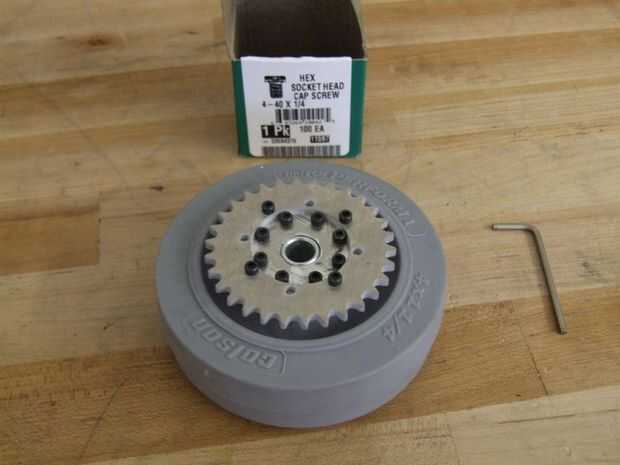

Paso 12.5: Fije el conjunto del piñón biselado en la rueda
Instalar los 1/2" tornillos una vez más! Eso es todo. Todos ellos en y apriete todos los tornillos.
Paso 12.5: Hacerlo todo
Sí, ahora te toca hacer una segunda rueda, repita los pasos 10 a 12. ¿Son tus nervios tiró lo suficiente?
Si usted leyó por delante, Sabe usted que una forma de ahorrar tiempo es hacer todos los pasos en paralelo - trabajo en ruedas dentadas y ejes a la vez.

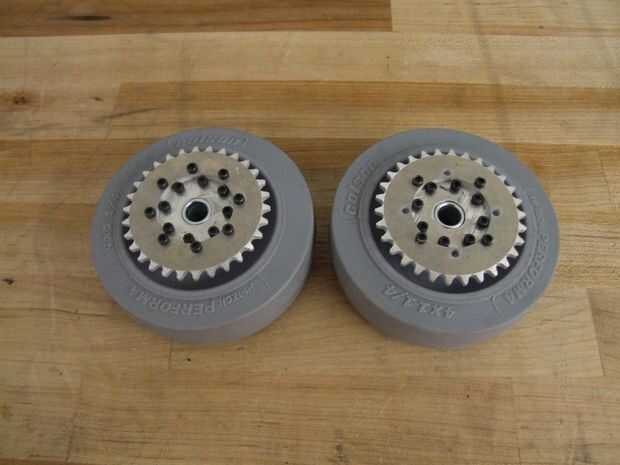

Una vez que haya dos ruedas completa, Felicidades! No hay más fabricación de este vehículo. Todo lo demás desde aquí en es conjunto. Podría ser una buena idea para limpiar la tienda un poco en este punto y restablecer sus herramientas.
