Paso 27: Paso 27: montar las ruedas delanteras
Piezas necesarias:
- Las dos ruedas delanteras montadas en postes (montajes)
- 1/8" espesor nylon o bronce arandelas, QTY 4
- Los tornillos de pivote de 1/2 "x 1,75"
- 3/8"-16 tuercas y arandelas de seguridad
Herramientas necesarias:
- Alicates de punta
- Un desarmador pequeño u otra cosa pokey
- Llave ajustable

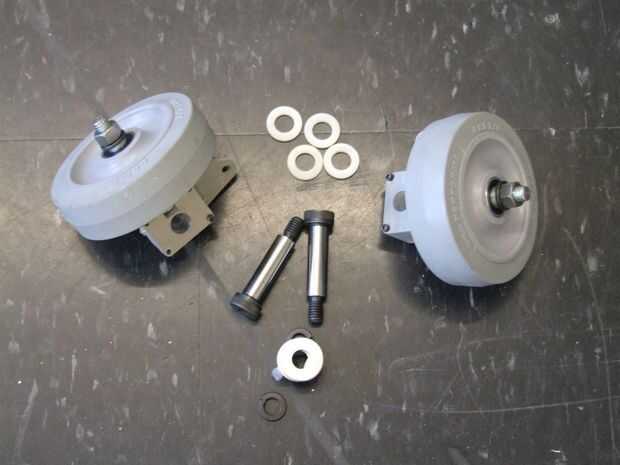

Paso 27.1: Reunirse las partes
Hay 1.25" de espacio entre las placas de esquina y el poste sí mismo es sólo 1" de espesor. Esto fue deliberadamente a pervent metal sobre metal del frotamiento que se producirían si las placas de esquina fueron demasiado juntos. 1 Chibikart tenía este problema donde los montantes eran esencialmente del montar a caballo en las bridas del cojinete, y hubo mucho roce feo y metal pulido pasando.
Un conjunto de separadores de precisión evitará los montantes de carga todo menos el anillo interior giratorio de los rodamientos. Estos se suponen que son 1/8" de espesor y sólo recogí algunos 1/8" de espesor, 1/2" arandelas de nylon de la ferretería del alesaje. Si la ferretería tiene arandelas de bronce en su lugar, mucho mejor.
Paso 27.2 a 27.4: montar los montantes en los cabecillas, asegurándose de que hay 1/8" de separación en la parte superior e inferior
¿Cómo se dice que rueda es la izquierda y que es justo? Bueno, los oídos de enlace dirección deben quedar hacia la parte posterior del vehículo y estar sesgados hacia el interior. Es decir, 0,25" agujero en el extremo de la pestaña debe ser el marco más cercano que el agujero del pivote central 1/2".

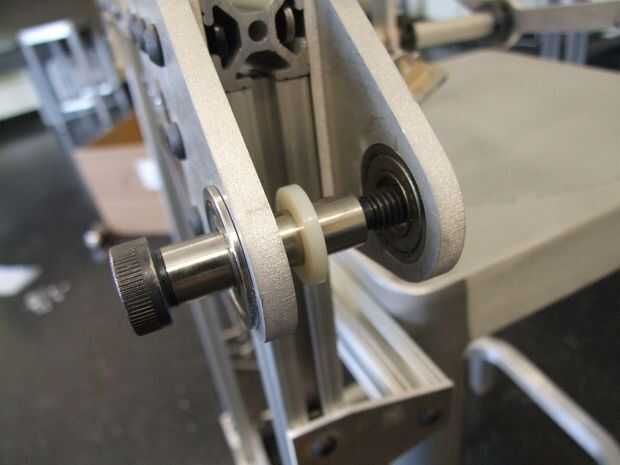

Figuras 23.7 y 27.4 muestran cómo pinchar las arandelas de 1/8" mientras empuja el tornillo de hombro a través de. En primer lugar, empuje la debe perno a través de 1 rodamiento y una arandela en el extremo de los hilos del lazo. Entonces, saca lo suficiente para meter el pie en.
Necesita probablemente necesitará un destornillador muy pequeño u otra cosa estrecha pokey para alinear la arandela de 1/2" con 1/2" hombro del tornillo. Después de hacer esto, el tornillo de hombro se seguir empujando a través del vertical. Deslice otra cuña 1/8" en el lado y empujar para alinear con el tornillo de hombro (Figura 27.4).

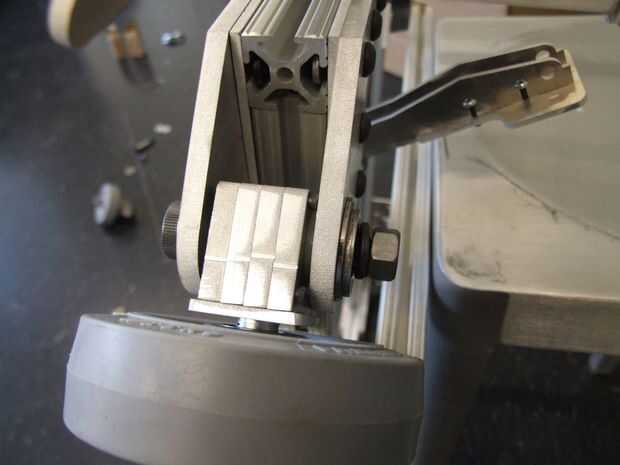

Paso 27.5: Instale una arandela de bloqueo, a continuación, los pernos de una tuerca, en los extremos del hombro
Una arandela de 3/8 normal "no puede utilizarse aquí porque es demasiado grande de diámetro. Sólo estamos tratando de fijar el cojinete carreras juntos para que todo el asunto gira suavemente interior. Apriete una tuerca de 3/8"-16 contra la arandela de seguridad hasta que aplana contra el cojinete carrera interior, luego apriete 1/4 vuelta.
Todo el conjunto ahora debe poder girar libremente en los cojinetes.

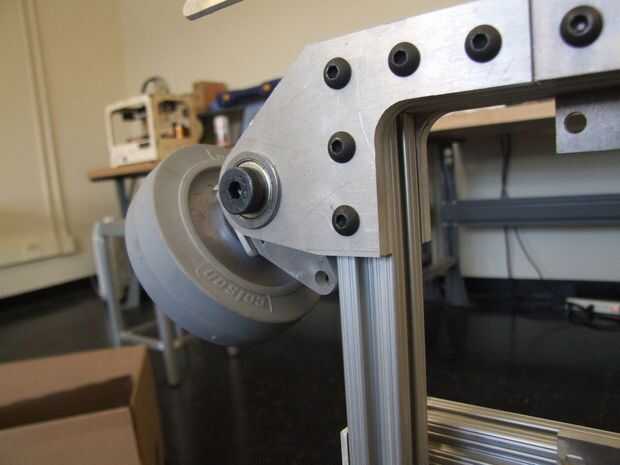

Paso 27.6: Instalar la otra rueda!
No olvidar, no importa que la rueda comenzó con, también lo hacen otro!
