Chibikart: Rapid-Prototyping un sub eléctrica Go-Kart usando fabricación Digital y componentes de Hobby (16 / 46 paso)

Paso 16: Paso 16: extrusiones de toque final 80/20

Varias de las longitudes de 80/20 necesitan sus extremos roscadas para tornillos de 1/4"-20. Convenientemente, el orificio central de una extrusión 1" clase 80/20 es exactamente el tamaño derecho para meter un grifo en - es casi como tenían previsto para este.

Piezas necesarias:

  • extrusiones de 80/20 S-18-1, S-18-2, S-18-3 (todos de la Plaza terminaron 18" unos)
  • extrusión de 80/20 S-6-1

Herramientas necesarias:

  • grifo de 1/4"-20 con manija

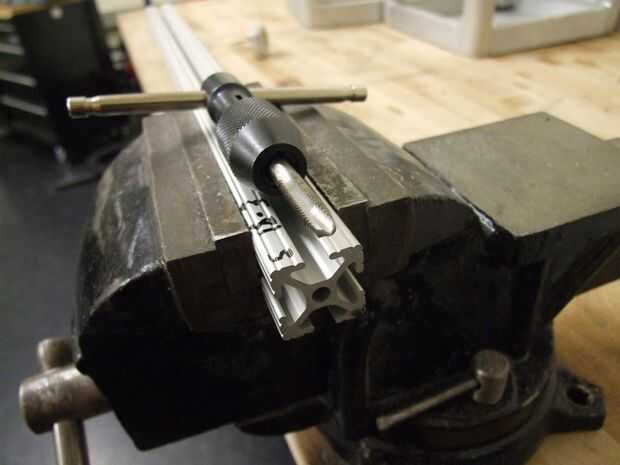

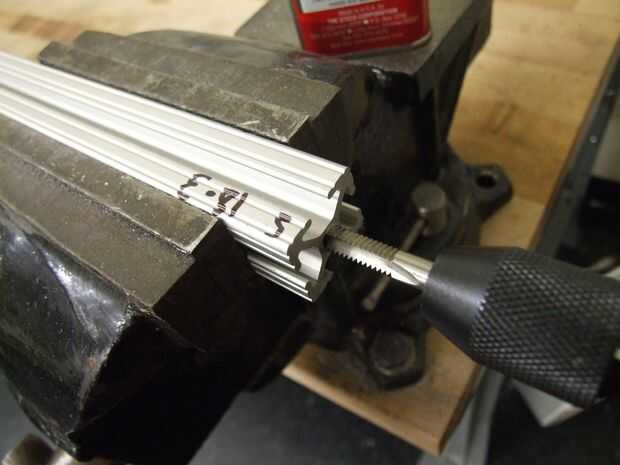

Paso 16.1 y 16.2: toque final todas las protuberancias indicadas a profundidad de rosca de 1/2"

Aquí es más oportunidad de practicar roscado mediante un grifo que es mucho, mucho menos probabilidad de rotura de presión muñeca solo!  Deben final-llave ambos lados de cada protuberancia mencionados. Es total 8 agujeros. Pensar como entrenamiento de fuerza de la muñeca.

Si tienes un grifo de punto de la espiral, y puede enroscar completamente en una sola toma. El punto de espiral empuja rizos hacia fuera delante del corte, que es útil en este caso porque el agujero es infinitamente profundo. Si su grifo es convencional recto acanalado, entonces usted debe seguir la regla "2 se convierte, media vuelta hacia fuera". Utilizar un fluido de corte en cualquiera de los casos.

profundidad de rosca de 1/2" significa que vas 1/2" de profundidad después de contabilidad de la sección cónica del grifo. Todos los grifos tienen esto - es unos subprocesos que se atrofian para dejar que el grifo de proceder al corte más fácil. En típicos golpecitos (llamados grifos de estilo "Plug"), se trata de 4 y 5 hilos.

Por lo tanto, desea ir a una profundidad de 3/4" en el grifo de 1/4"-20.

(Otros estilos de grifos incluyen "Taper" en que 10 + hilos de rosca se atrofian - aproximadamente la mitad de todo. Están diseñados solamente para ir todo el camino a través de un material, como una placa. Un toque de "tocando fondo" sólo disminuido los hilos 1-2 y pretende volver después de un enchufe o Taper tap y terminar el trabajo a la parte inferior - son muy difíciles de iniciar correctamente. Aquí está una



).
