Paso 40: Paso 40: instalar el Power Switch y Pedal de acelerador
Piezas necesarias:
- Hella o llave genérica de Hella-estilo con pernos 5/16"
- Pasillo del pie del pedal acelerador (TNCScooters 101124 THR)
- #10-32 x 1/2" tornillos y tuercas
Herramientas necesarias:
- Llave ajustable
- llave hexagonal de 1/8"

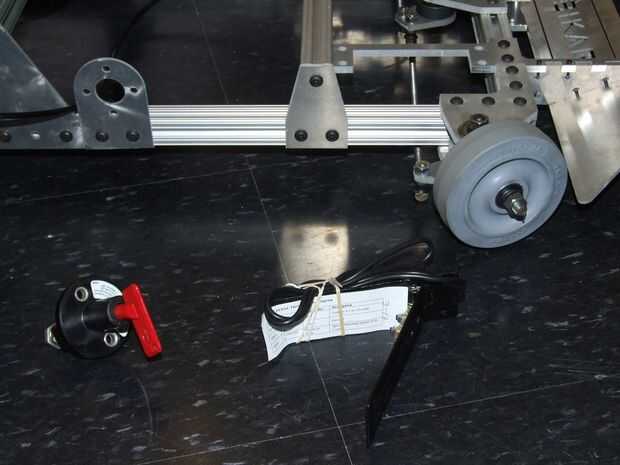

Paso 40.1: Reunir las piezas
El pedal es algo que me tomó mucho tiempo para encontrar - que iba a hacer un pedal de encargo para el primer Chibikart, pero por suerte pude encontrar un vendedor!
El círculo de perno en el soporte del interruptor tiene un real Hella y círculo de Hella falsa imitación. El vertical es de tipo genérico y la horizontal de uno real.
Paso 40.2: Retire el asiento
Sí, tomar vuelta apagado. Desatornillar los 4 tornillos y fijar el asiento a un lado - será mucho más fácil trabajar en la electrónica sin esa cosa allí.
Paso 40.3: Monte el interruptor de alimentación
Utilizando 2 #10 tornillos en los agujeros apropiados. Estos ajuste completamente.

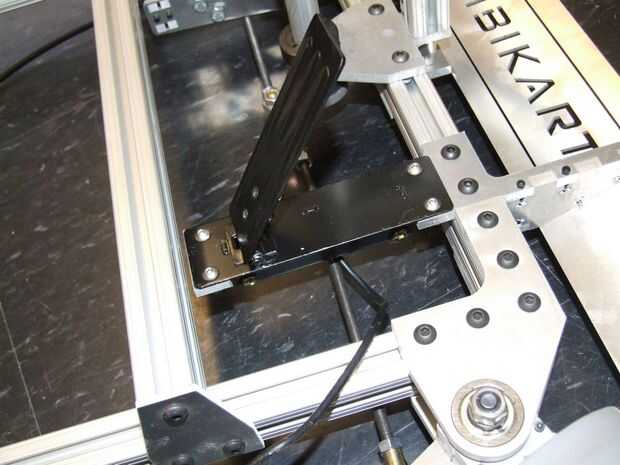

Paso 40.4: Montar el pedal del acelerador
Mientras que diseñé los orificios en el bastidor con tornillos de 1/4", he encontrado que el tamaño real de perforado de los agujeros de pedal del acelerador es tan incompatible es más seguro usar tornillos de #10!
Hablar de calidad. Apriete todos los tornillos completamente.
Paso 40.5: Ejecute el cable del acelerador hacia la parte posterior del marco utilizando la ranura de 80/20 como una alcantarilla de alambre
Cool, ¿EH? 80/20 es ideal para hacer este tipo de cosas. Use ataduras de cremallera o con cinta aislante para mantener el alambre en las ranuras - una vez en el frente y una vez en la parte posterior.
