Chibikart: Rapid-Prototyping un sub eléctrica Go-Kart usando fabricación Digital y componentes de Hobby (42 / 46 paso)

Paso 42: Paso 42: terminar detalles del arnés de cableado

El penúltimo paso (siguiente a la última!) antes de llegar a montarlo es para conectar el gas y los motores.

Piezas necesarias:

  • alambre de tallarines de 16GA
  • encogimiento del calor de 6mm

Herramientas necesarias:

  • Soldador, 40W o mayor
  • Destornillador Phillips #2
  • Pistola de calor

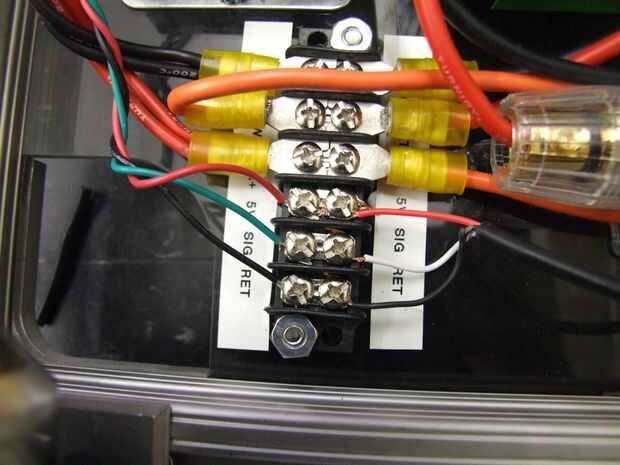

Paso 42.1: Corte y tira la señal de 3 alambres en el cable del acelerador e instalarlos por consiguiente

Rojo a 5V, blanco para SIG y negro a GND/RET.

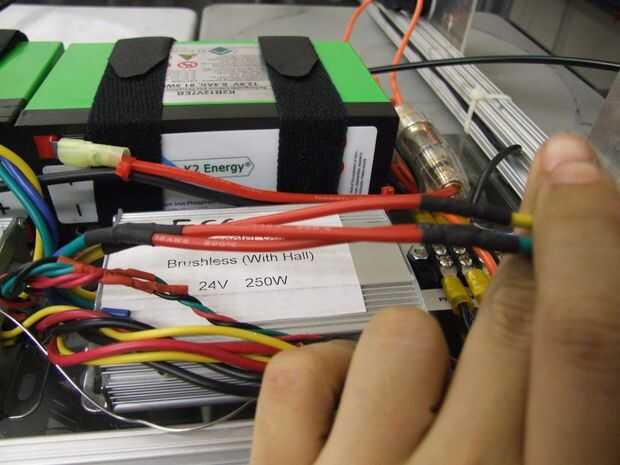

Paso 41.2 por 42.4: hacer alambres de extensión para el motor conduce si es necesario

Me di cuenta de que mi Jasontrollers no tenía cables suficientemente largos para llegar a los motores por alrededor de una pulgada! Era un poco cutre.

Básicamente lo que hice para solucionarlo fue a cada cable de salida del motor en algún lugar en el centro de corte y empalme en un 3" trozo de alambre de tallarines. Puede que necesite hacer lo mismo, a menos que se Jasontrollers por arte de magia vienen con cables más largo ahora.

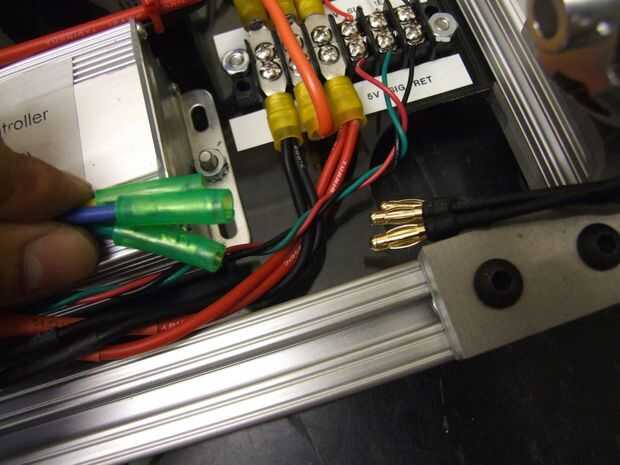

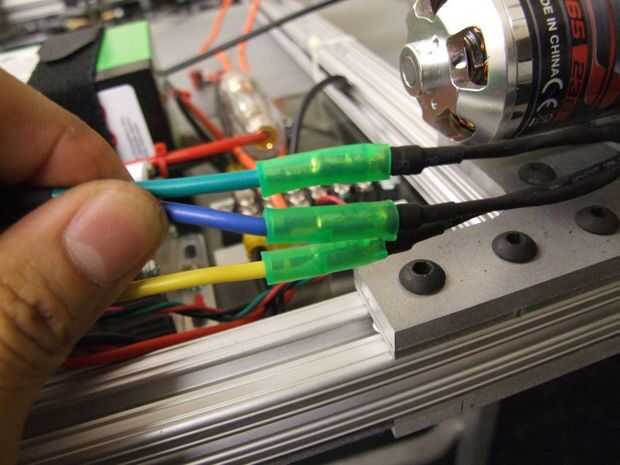

Paso 42.4: Conectar los motores

Los conectores raros en las salidas del cable del motor se suponen que son para "enchufes de plátano", pero los conectores de bala de 4mm en los motores turnigy son del mismo diámetro. Cram a los conectores de los motores en, y todo listo. Incluso está previamente aislado. Si realmente sientes la necesidad, puede utilizar un conjunto de correspondientes conectores de bala femenino.

En este punto, los colores no importan. Descubriremos más adelante que manera girar los motores y si es necesario, dos de las conexiones de intercambio.

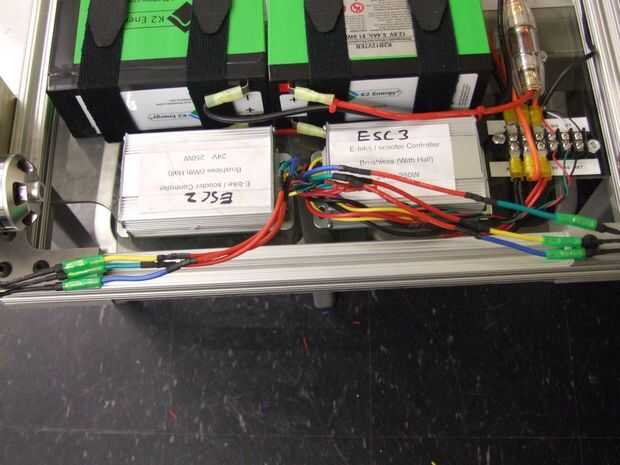

Paso 42.5: Asegure el resto del cableado nuevo

Amarra el motor los cables de fase juntos, pero no ponga una brida de plástico sobre los conectores sin embargo, puesto que podríamos necesitar intercambiarlas.
