Paso 14: Paso 14: cortar la extrusión 80/20 a longitud
Los pasos comienzan con la extrusión de 80/20 a las longitudes adecuadas de corte y montaje junto con las asambleas y las placas de esquina pones juntos anteriormente. Después de eso, se enrutarán los cables de freno al pedal. Entonces finalmente se instalarán las ruedas, y tendrá un marco de balanceo mecánico terminado!
Piezas necesarias:
- extrusión de 6ft 80/20, McMaster P/N 47065T101, QTY 3
Herramientas necesarias:
- Sierra, Sierra cinta, sierra sable, jigsaw... con moderada a fina metalúrgico hoja
- Archivo o lijadora
- Se recomienda una plaza o ángulo recto.

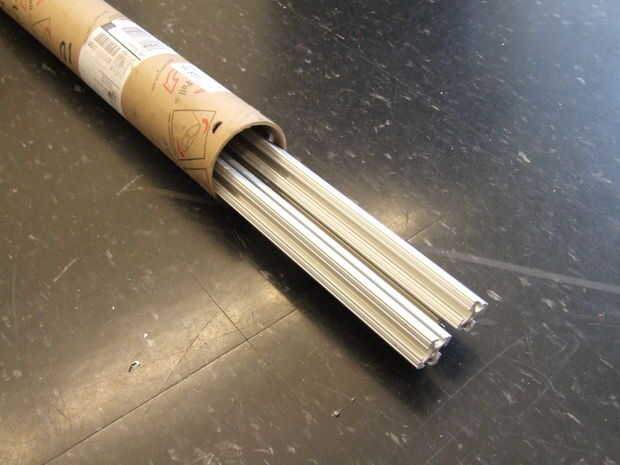

14.1 paso: Descomprimir el 80/20
Usted puede literalmente decapita el tubo o Desenrosque la tapa - me parece que tiene fuerza de agarre increíble a la parte superior extraíble supuestamente de los plegadores poco.

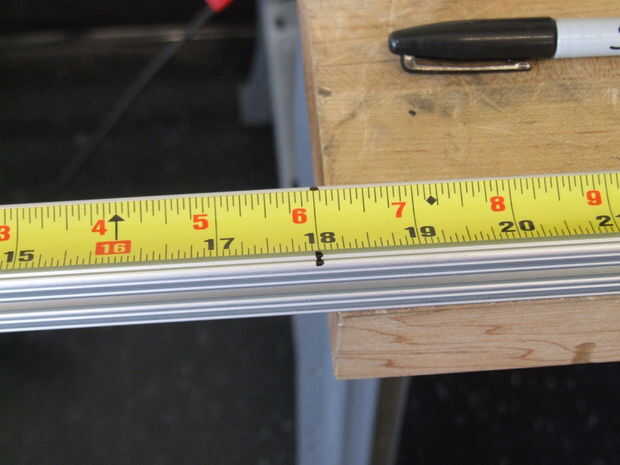

Paso 14.2 y 14.3: Mida la longitud necesaria de 80/20
Utilizando una cinta métrica, marque las líneas de corte. La tolerancia es +-1/16" con preferencia hacia un poco demasiado, ya que usted puede siempre mantener reducción de longitud.

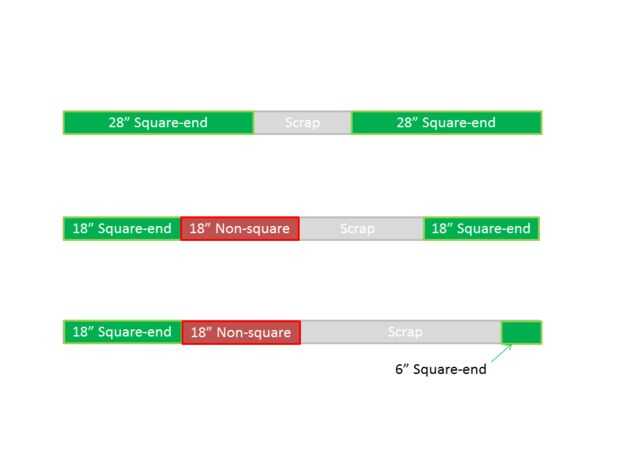

Marca según la figura 14.3. Producirá las siguientes longitudes:
- 2 x 28", que debe tener al menos un extremo cuadrado de (cortes)
- 5 x 18", 3 de los cuales debe tener extremos cuadrados
- 1 x 6" con el extremo cuadrado 1
Puesto que hay 3 palos de 80/20, hay 6 posibles extremos cuadrados. Estos extremos cuadrados son necesarios para algunas de las alineaciones más importantes en el vehículo.

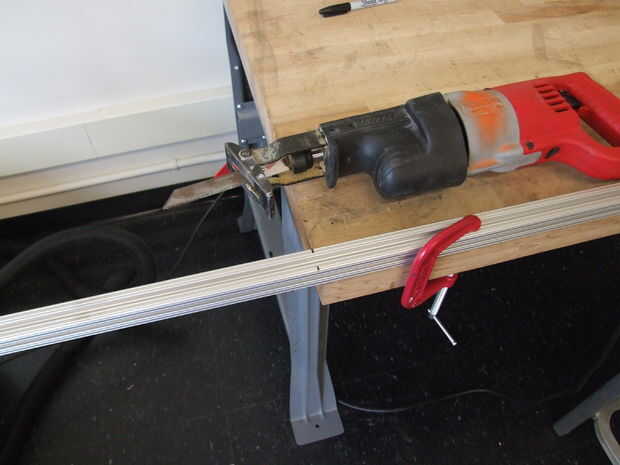

Paso 14.4: Cortar los palitos de 80/20 según medidas
Cualquier cosa que se puede utilizar para hacer un corte transversal recto se puede utilizar. Usé una sierra alternativa ("Sawzall") con una cuchilla fina metalúrgico. Una sierra de calar puede utilizarse, también, como una escalera hasta una sierra para metales. Hacer las piezas según lo prescrito en 14.3.

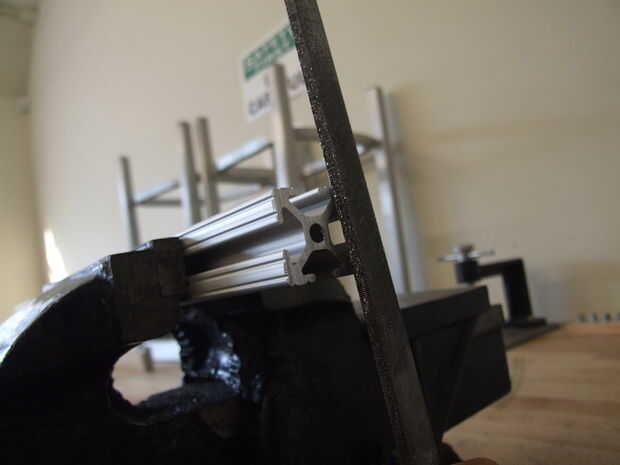

Paso 14.5 y 14.6: Limpie los extremos cortados del 80/20
Si usted tiene uno, puede utilizar un archivo manual o una lijadora eléctrica. Como mínimo, usted debe deshacerse de los filos resultantes del proceso de corte.

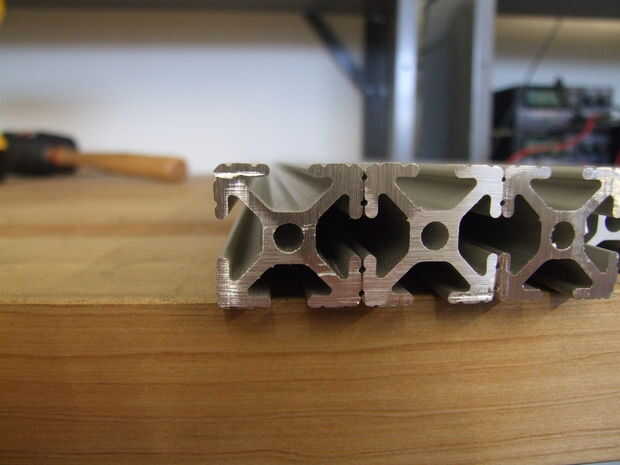

Paso 14.7: Verificar que los extremos cortados son razonablemente cuadrados
Extremos cuadrados no no matan el proyecto (por eso especifiqué algunos extremos cuadrados de fábrica), sino hará que encuadre el marco y la alineación de los rincones más difíciles. Mientras que la presentación o lijar, usar un maquinista cuadrado o cualquier cosa de ángulo recto para asegurarse de que los extremos son más o menos verticales. Seguir presentando si es necesario!

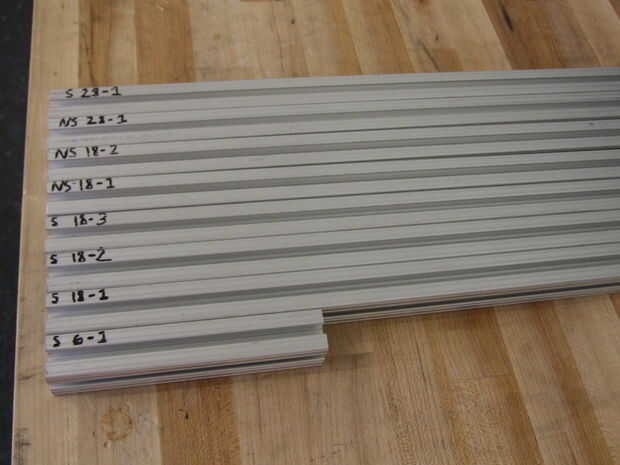

Paso 14.8: longitudes comprobar parte correcta
Me decidí a mis cortes de la etiqueta para saber cuáles fueron los de Plaza y no. Usted puede subir con su propia nomenclatura, pero sólo usé pedazo de "S" para una plaza terminadas (situado en el lado del cuadrado) o "NS" para una obra sin final cuadrado.
Deberás acabar con:
- 2 28" Plaza terminó (S-28-1 y -2)
- 3 18" Plaza terminó (S-18-1 a -3)
- 2 18" Plaza no terminó (NS-18-1 y -2)
- 1 6" Plaza terminó (S-6-1)

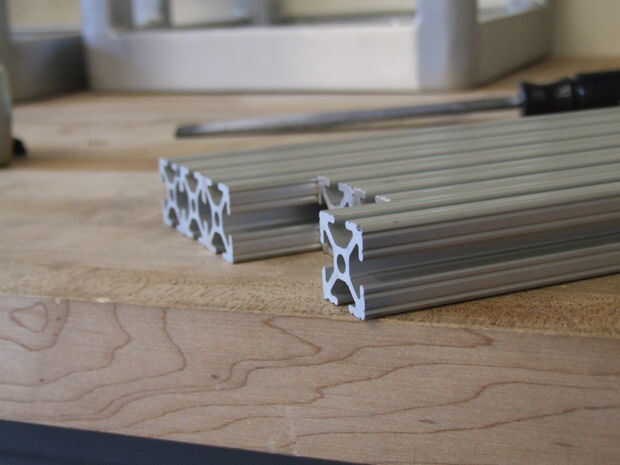

Paso 14.9: Apartar el desecho para algo más tarde
Hay una considerable cantidad de desecho generado por este proceso. Debe dejar de lado en sus materiales que creciente y pila hardware de algún otro artilugio loco un día!
Aferrarse a estas secciones de la extrusión del marco - vamos a usar ellos ahora mismo.
