Paso 20: Paso 20: Instale las placas de esquina frontal y apriete completamente el marco de la
Piezas necesarias:
- Placas de esquina frontal con cojinetes de pivote central instalada
- tornillos 1/4"- 20 x 5/8"
- 80/20 tuercas instaladas en las ranuras de NS-18-2
Herramientas necesarias:
- llave hexagonal de 5/32"

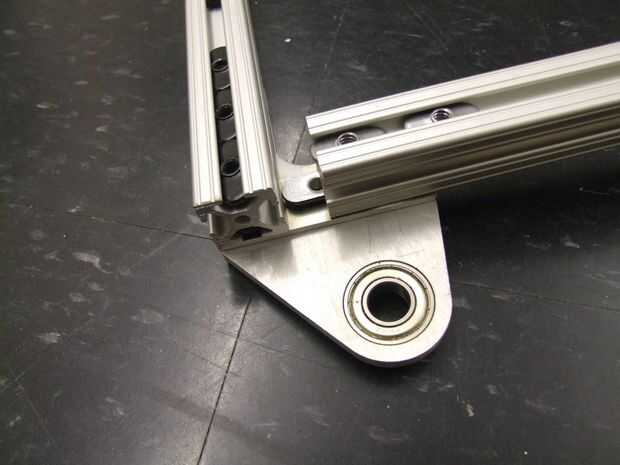

Paso 20.1: Instale las placas de esquina frontal de la parte superior
Recoger las placas de esquina frontal con rodamientos instalados que pones juntos todo el camino de vuelta en el paso 4. Vamos a instalar las placas de la parte superior 2 primero. Encontrar los dos que usted designado superior antes - sus agujeros de rodamiento deben quedar fuera del marco hacia la izquierda y derecha lados del rectángulo y el Ls debe alinearse.
Coloque a un espaciador de 1/8" debajo de cada esquina delantera, alinee las 5 tuercas necesarias, inserte y Ras-apriete los tornillos de 1/4" - 20 x 5/8".
Paso 20.2: Voltee el marco y colocar las placas de esquina frontal inferior lateral
Muy cuidadosamente levantar el chasis empuñando su riel frontal (NS-18-2) y voltee hacia atrás. Mantener todo juntos - si las tuercas parcialmente apretadas comienzan deslizando en usted, es de un dolor para fijar. Instale las placas de esquina frontal usando los mismos procedimientos como 20.1
Paso 20.3: Instale los tornillos restantes en las placas de esquina RMMM.
Ras-apriete, demasiado. Nos se ser "centrado" el marco poco, así que las esquinas todavía tienen que menear un poco.

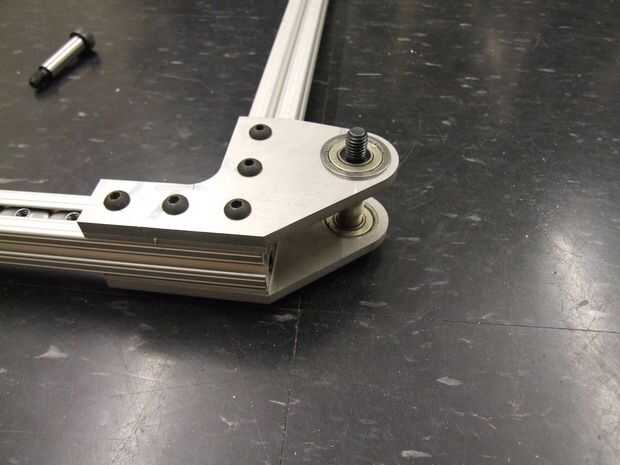

Paso 20.4: Verificar que las dirección pivotes caben a través de los dos rodamientos
Piezas necesarias:
- 1/2" diámetro x 1.75" L tornillo de hombro, primer paso en 9
Tomar la dirección Capo tornillo de hombro y caer a través de los cojinetes. No debe atar - si hay cualquier dificultad, significa que las placas no están bastante alineadas. Puede que necesite aflojar el tornillo ligeramente de Ras-apretado para mover un poco la placa de la esquina. Probablemente, esto no es necesario.

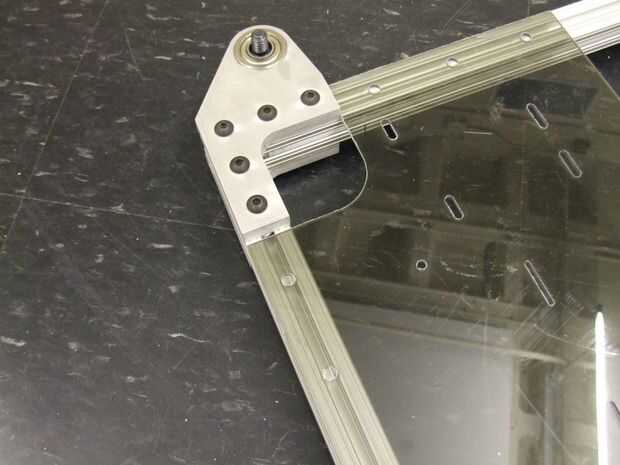

Paso 20.5: Verificar que el marco es cuadrado.
Use la placa inferior de 1/8" para verificar dos veces que las esquinas son cuadradas. Además, compruebe el ancho de la Asamblea.-los bordes laterales de la placa son el grosor correcto del vehículo, y la fila del lado de agujeros de montaje en la placa inferior debe caer dentro de la ranura del centro de la parte inferior de cada 28" extrusión (o superior).
Paso 20, 6: Apriete todas las placas de esquina
Una vez alcanzada la escuadra, comienza apretando completamente todos los tornillos en el marco superior o inferior (según el lado utilizado por cuadratura). Una vez que un lado está apretado, dale la vuelta a apretar al otro lado. Recuerde que con Tuercas correderas en ranura, tirantez completo es aproximadamente 1/2 a 3/4 de vuelta pasado ras apretado.

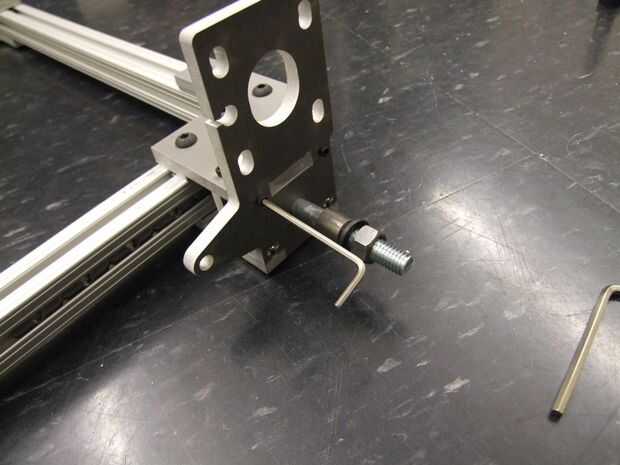

Paso 20,7: Regrese y vuelva a apretar los tornillos de la RMMM
Los tornillos 4-40 que le dije no a apretar antes ¿recuerdas? Ahora que los RMMMs están asegurados en el marco, es hora de apretarlos! Estos son pequeños tornillos de máquina, significa totalmente apriete 1/4 a 3/8 de vuelta pasado rasante.

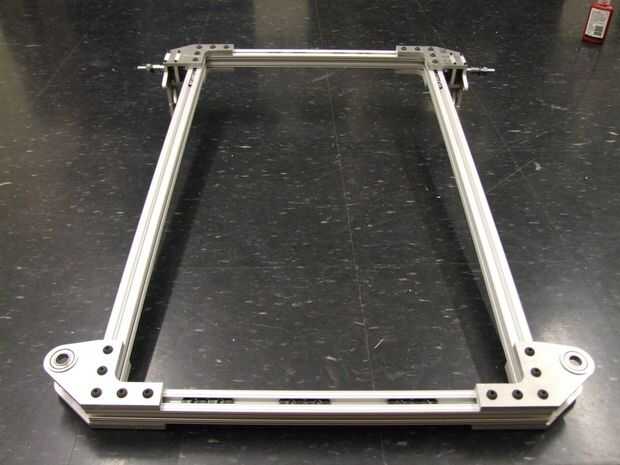

Al final de este paso, debe tener los 40 (!) esquina tornillos bien apretados. La estructura en este punto debe ser un rectángulo de roca sólida, de cara cuadrada.
