Chibikart: Rapid-Prototyping un sub eléctrica Go-Kart usando fabricación Digital y componentes de Hobby (41 / 46 paso)

Paso 41: Paso 41: Instale la cubierta de la electrónica en el marco de la

El antepenúltimo paso en el acabado del vehículo. Tenemos que fijar la cubierta e de debajo. Esto significa entregar el marco y con las tuercas restantes de 80/20 ranura para sujetar la placa en.

Piezas necesarias:

  • Cubierta armada electrónica
  • 1/4"- 20 x 3/8" cabeza de botón tornillos hueca

Herramientas necesarias:

  • llave hexagonal de 5/32"
  • Llave ajustable
  • Destornillador para tuercas sobresaliendo de 80/20

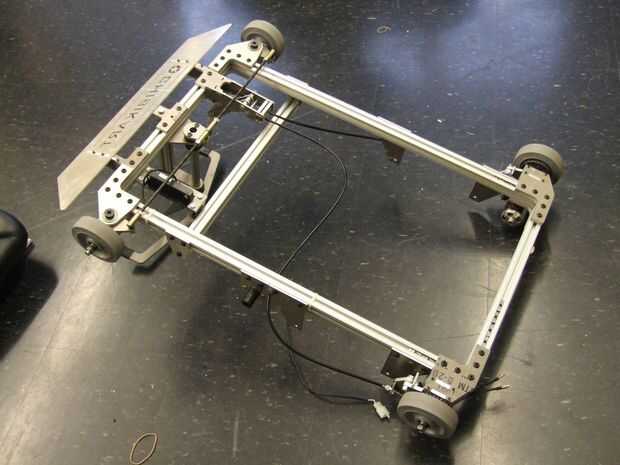

Paso 41.1: Voltee el marco!

Coloque el marco en su parte trasera, asegurándose de no caer en el yugo de la dirección.

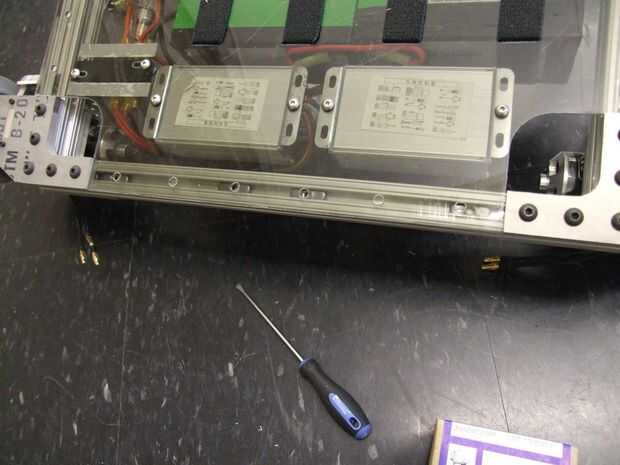

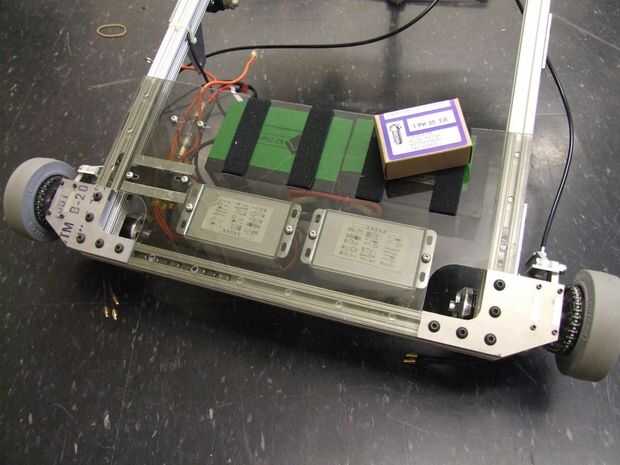

Paso 41.2: Posición de la cubierta electrónica, parte de la componente hacia abajo, entre las placas de esquina

Es casi como que diseñé para estar ahí o algo.

Tiempo para romper el restante 1/4"- 20 x 3/8" tornillos...

41.3 paso: usando un pequeño dispositivo pokey, arreglar las tuercas del 80/20 por debajo de los agujeros.

Aviso que no todos los agujeros se utilizan. Ir con un tipo de "cada otro-uno" de diseño. Decidí que era suficiente para hacerlo porque de lo contrario el número de tuercas de 80/20 hacía inmanejable (y yo estaba... uhhh... funciona hacia fuera.)

Paso 41.4: Coloque todos los 1/4"- 20 x 3/8" tornillos apretarlos primero antes

Si usted inserte y apriete uno por uno, podría sesgar la placa hacia la orientación preferida de un carril. Los agujeros son ajustes sueltos, pero no suelta! Coloque todos los tornillos y apretar un par de vueltas. Una vez todos ellos, luego volver y apretar cada uno.

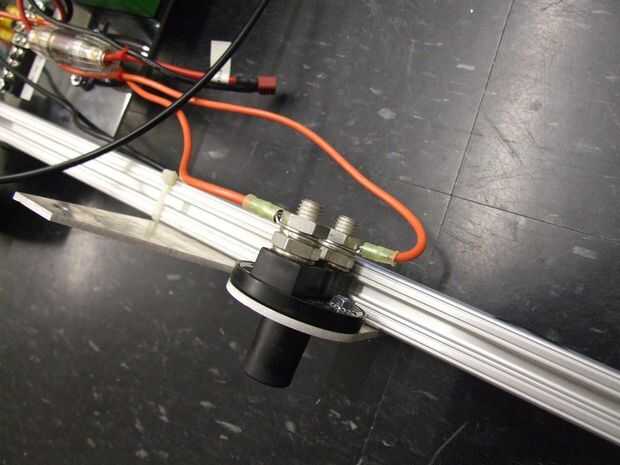

Paso 41.5: Vuelta a vuelta el marco y conectar el interruptor de alimentación

Los terminales de anillo grande ir a las grandes vigas del interruptor Hella. Apriete hasta que la arandela de bloqueo de encendido Hella aplana hacia fuera.

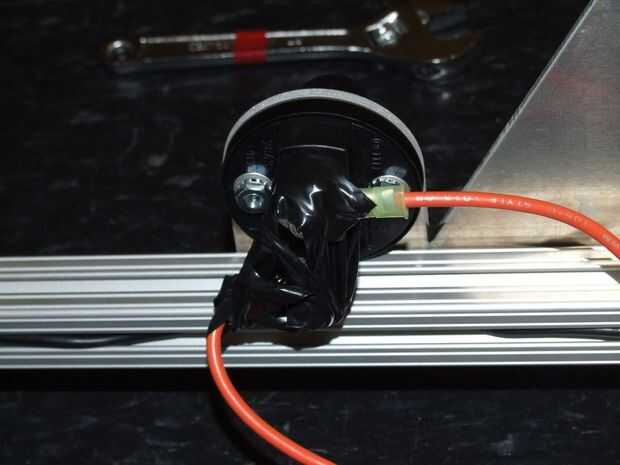

Paso 41,6: Aislar totalmente los terminales del interruptor con cinta aislante

Los terminales de metal grandes algo corto a la derecha están pidiendo a través de ellas. Deben estar aislados - cinta eléctrica alrededor de ellos hasta el más no metal es visible.
