Mesa interactiva de LED de cerveza (51 / 88 paso)

Paso 51: Software: cómo los datos RGB se embala

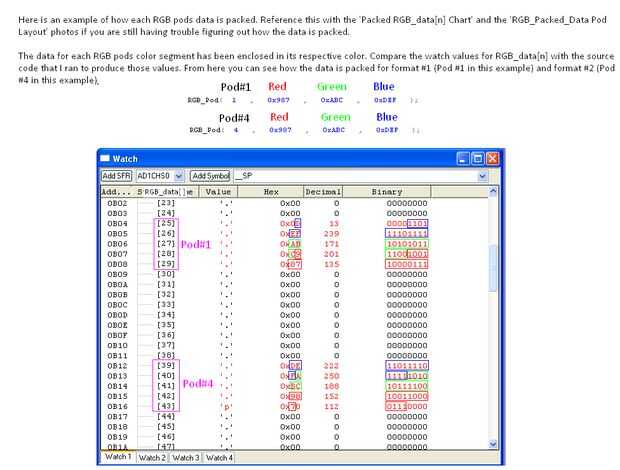

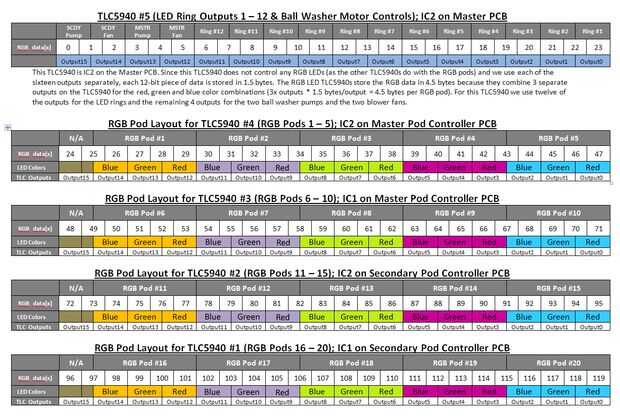

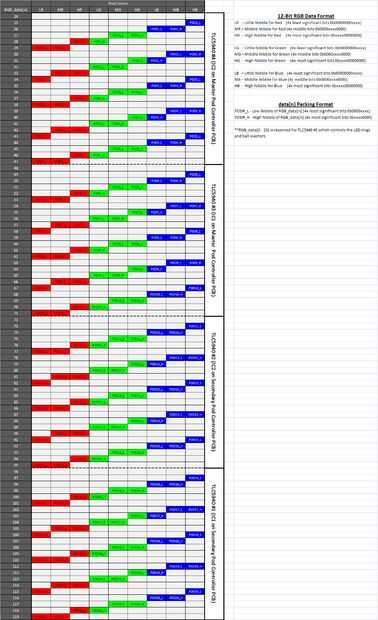

Foto #3 contiene un ejemplo y muestra cómo los datos se embalan en RGB_data [120]. Esta referencia con el 'Chart lleno RGB_data [n]' y las fotos de 'RGB_Packed_Data Pod Layout' para obtener ayuda. El cuadro RGB_data [n] muestra los datos que se encuentra en cada 4 bits en RGB_data [24] a RGB_data [119]. Cada TLC5940 obtiene 192 bits cambiados de puesto en él y TLC5940 #1 - #4, los primeros 12 bits (controles OUT15) no se utilizan. Esto es visible en el esquema de Pod_Control no hay ninguna línea conectada a OUT15 o cuatro de la RGB control TLC5940s. Hay un total de 96 bytes usados para controlar las vainas RGB (RGB_data [24-119]) y los otros 24 bytes (RGB_data [0 - 23]) se utilizan para TLC5940 #5 que los motores de anillos de controles el LED y la arandela de la bola.

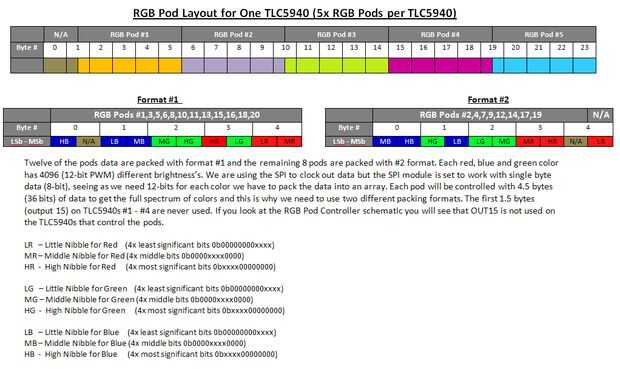

Los datos de llenos de las vainas del RGB pueden ser un poco confusos a seguir ya que cada canal es de 12-bits de ancho y estamos embalaje cada valor de canales PWM en segmentos de 8 bits. Existen dos formatos diferentes para los datos del embalaje porque los datos consiguen compensar cuando estamos embalaje todos los datos en la matriz. Si se compara la estructura de datos pod RGB #5 a la de pod RGB #2, verá que pod RGB #5 comienza en medio de un byte, mientras que pod RGB #2 comienza con un byte completo.

Si usted está teniendo problemas, averiguar cómo se embalan los datos no te preocupes. Cada función que utilizamos para abordar las vainas RGB funciona a través de la función 'RGB_Pod (pod UINT8, UINT16 rojo, verde, UINT16 UINT16 azul)' que se encargará de todos los datos de clasificación para nosotros! Esto es simplemente bueno para saber si desea cambiar manualmente los datos por cualquier razón.
