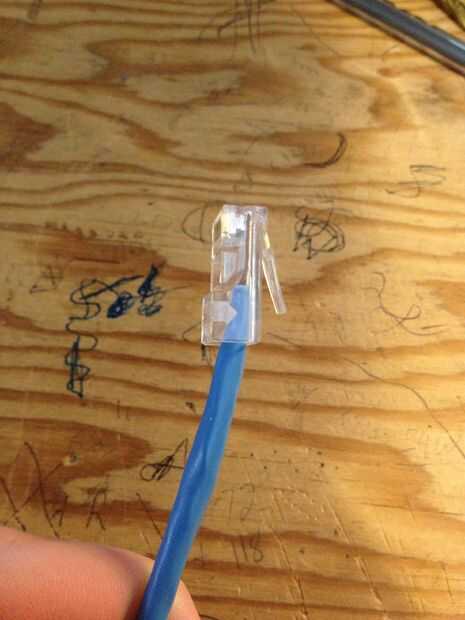

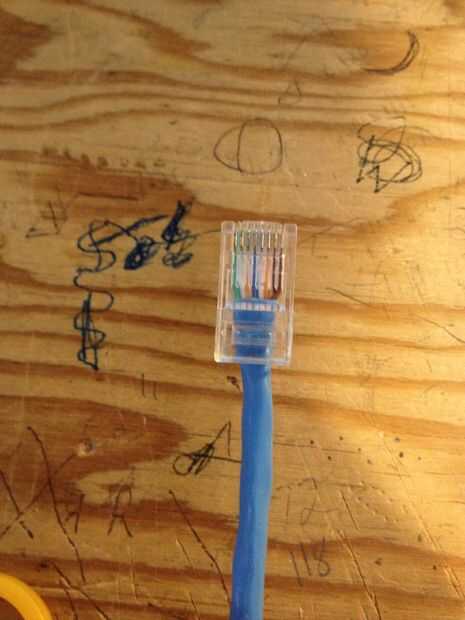

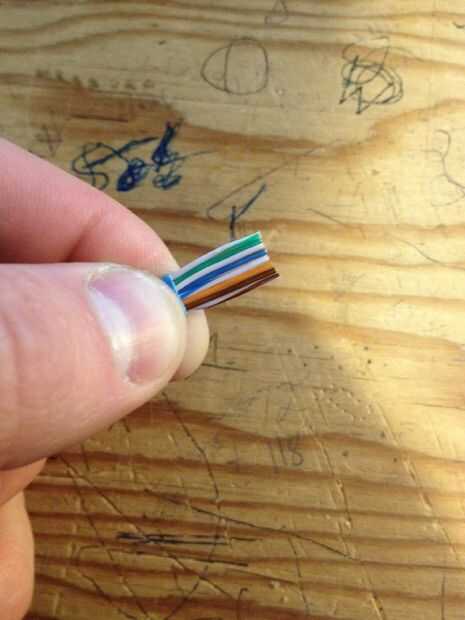

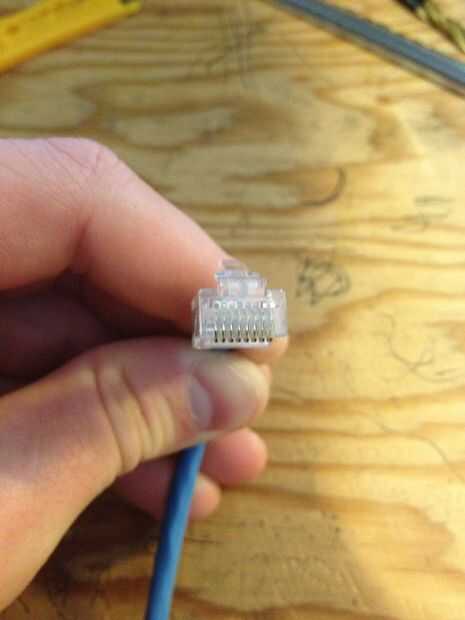

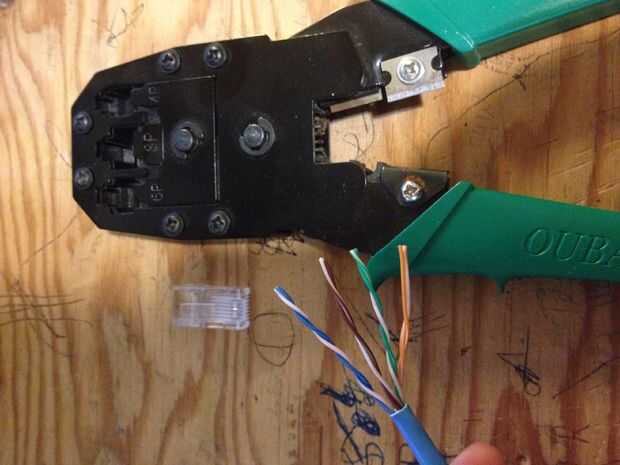

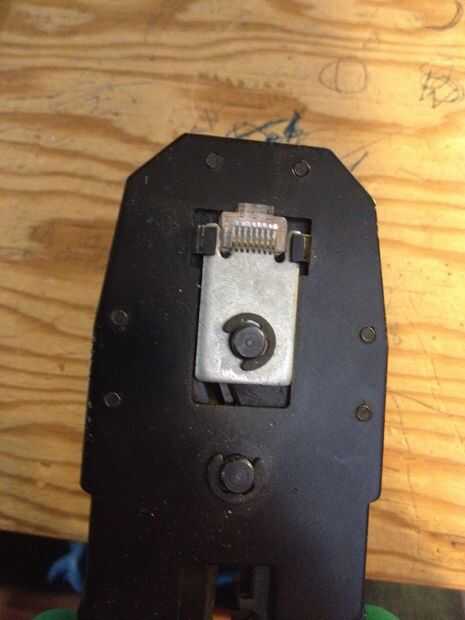

Paso 12: Construcción: prensar los conectores RJ45

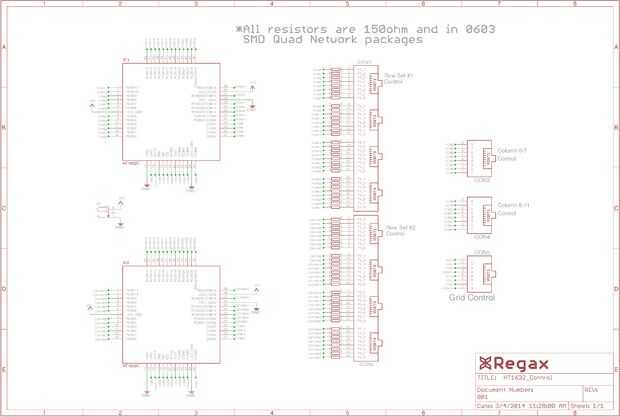

Si has seguido mi patrón de cableado, las conexiones para HT1632C #1 son los siguientes:
Línea #1
ROW0 - verde/blanco
ROW1 - verde
ROW2 - naranja/blanco
ROW3 - azul
ROW4 - azul/blanco
ROW5 - naranja
ROW6 - marrón/blanco
ROW7 - marrón
Línea #2
ROW8 - verde/blanco
ROW9 - verde
ROW10 - naranja/blanco
ROW11 - azul
ROW12 - azul/blanco
ROW13 - naranja
ROW14 - marrón/blanco
ROW15 - marrón
Línea #3
ROW16 - verde/blanco
ROW17 - verde
ROW18 - naranja/blanco
ROW19 - azul
ROW20 - azul/blanco
ROW21 - naranja
ROW22 - marrón/blanco
ROW23 - marrón
Línea #4
ROW24 - verde/blanco
ROW25 - verde
ROW26 - naranja/blanco
ROW27 - azul
ROW28 - azul/blanco
ROW29 - naranja
ROW30 - marrón/blanco
ROW31 - marrón
Línea #5
COL0 - verde/blanco
Col1 - verde
COL2 - naranja/blanco
COL3 - azul
COL4 - azul/blanco
COL5 - naranja
COL6 - marrón/blanco
COL7 - marrón
Las conexiones para HT1632C #2 son los siguientes:
Línea #6
ROW0 - verde/blanco
ROW1 - verde
ROW2 - naranja/blanco
ROW3 - azul
ROW4 - azul/blanco
ROW5 - naranja
ROW6 - marrón/blanco
ROW7 - marrón
Línea #7
ROW8 - verde/blanco
ROW9 - verde
ROW10 - naranja/blanco
ROW11 - azul
ROW12 - azul/blanco
ROW13 - naranja
ROW14 - marrón/blanco
ROW15 - marrón
Línea #8
ROW16 - verde/blanco
ROW17 - verde
ROW18 - naranja/blanco
ROW19 - azul
ROW20 - azul/blanco
ROW21 - naranja
ROW22 - marrón/blanco
ROW23 - marrón
Línea #9
ROW24 - verde/blanco
ROW25 - verde
ROW26 - naranja/blanco
ROW27 - azul
ROW28 - azul/blanco
ROW29 - naranja
ROW30 - marrón/blanco
ROW31 - marrón
Línea #10
COL8 - verde/blanco
COL9 - verde
COL10 - naranja/blanco
COL11 - azul
No importa si aplaste el 4 x cables restantes en línea #10 en el conector RJ45, no sirven a ningún propósito.
Bien buen trabajo! Acabo de terminar la parte de construcción de la rejilla LED. A continuación construir el controlador, probaremos los LEDs y luego instale las mitad ping pong ball cubiertas sobre los LEDs. Después de todo de ese trabajo por fin podemos ver algunos avances interesantes!
