Paso 11: Construcción: cableado hasta la rejilla de LED
El controlador de LED de HT1632C utiliza un método llamado 'multiplexación' para controlar sus LEDs. Pensando lógicamente, si usted quiere controlar 384 LEDs necesita 384 salidas. No existen muchos microcontroladores que tienen que muchas salidas, así que la mayoría de usuarios opta por el método de multiplexación. Mediante la conexión de los LED en un formato de cuadrícula y exploración a través de cada columna a velocidades más rápido que el ojo humano puede percibir, podemos hacerlo aparecer como si cada LED está encendido al mismo tiempo, cuando en realidad, estamos realmente controlar sólo una columna de LEDs a la vez.

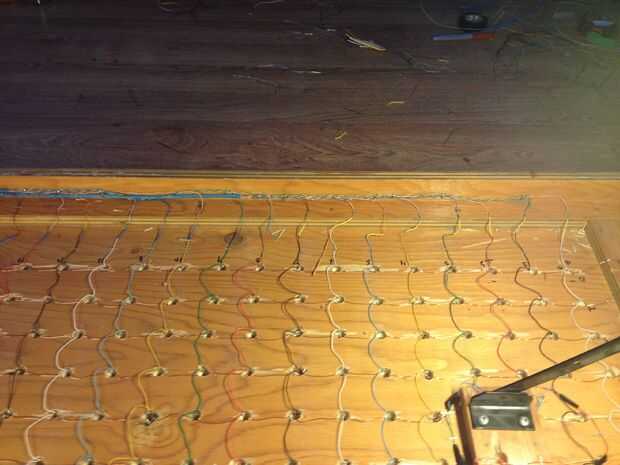

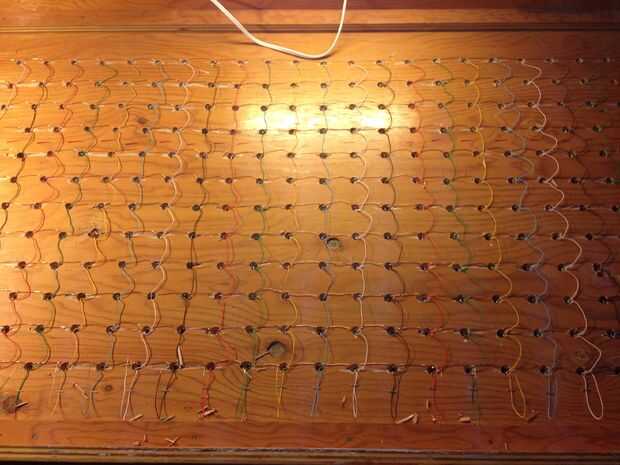

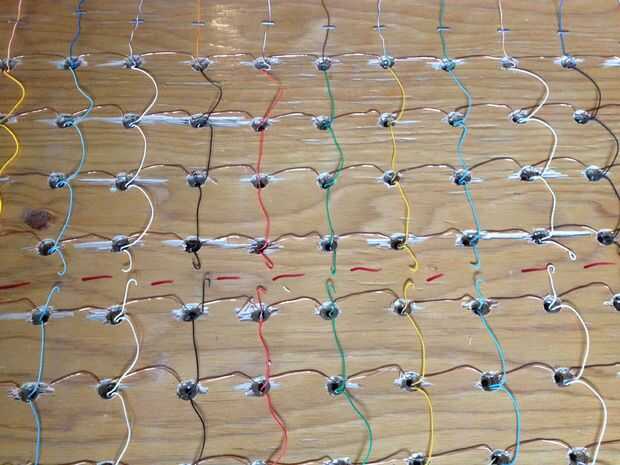

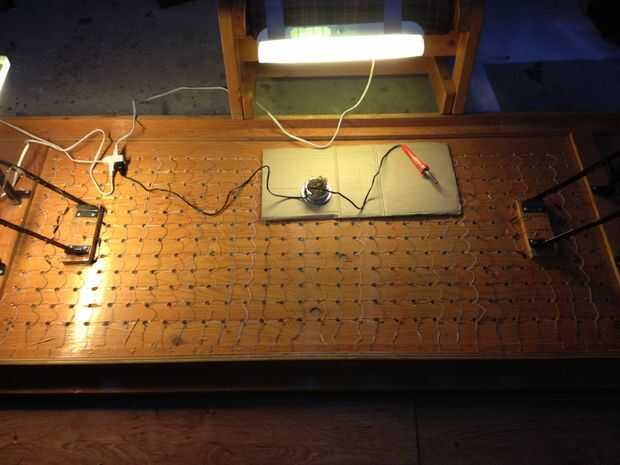

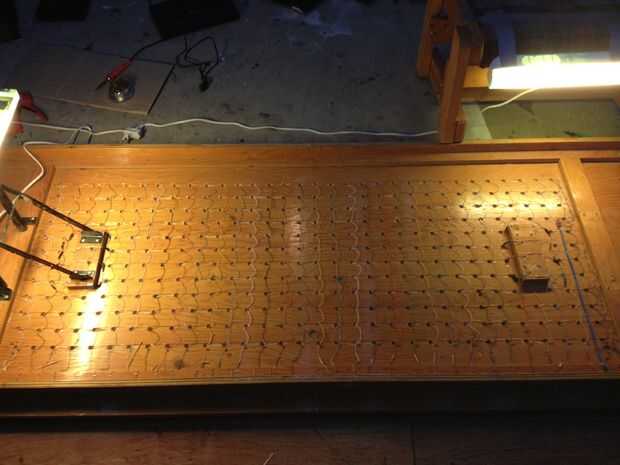

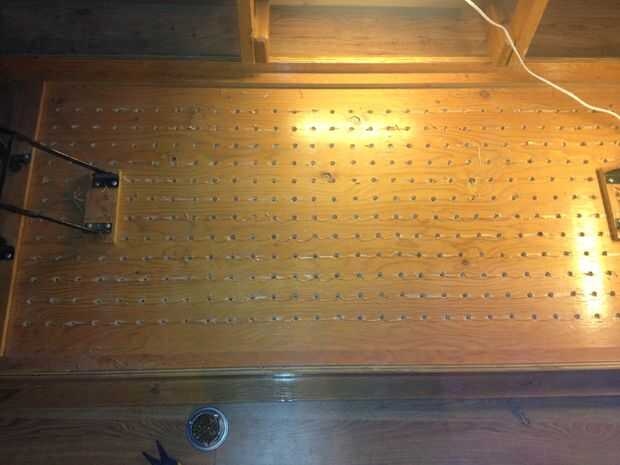

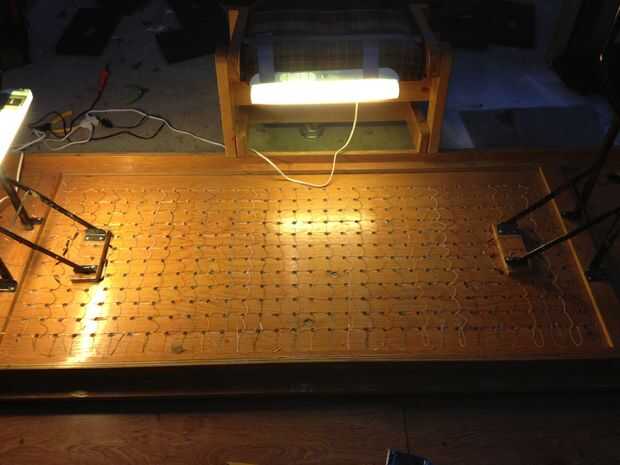

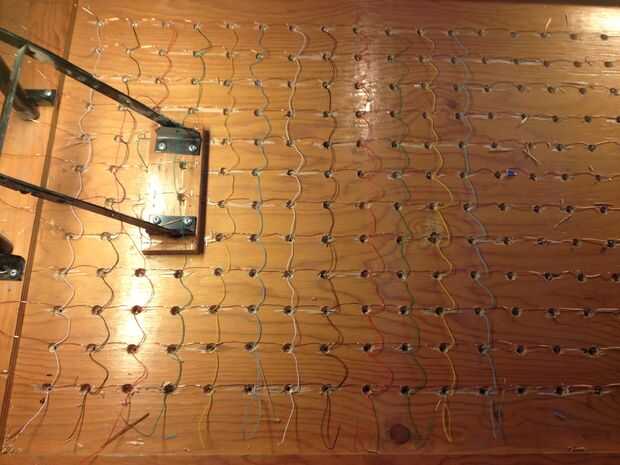

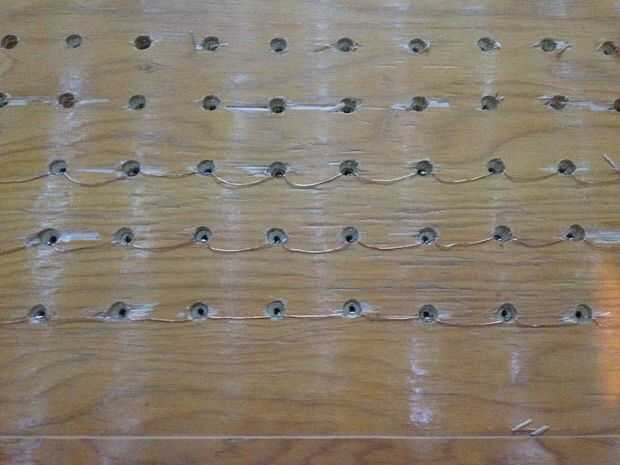

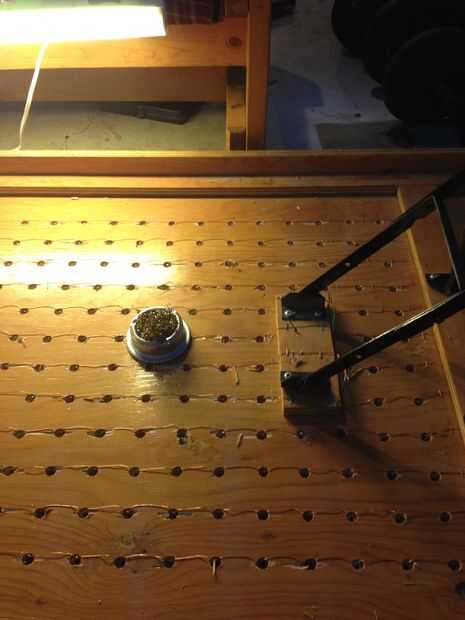

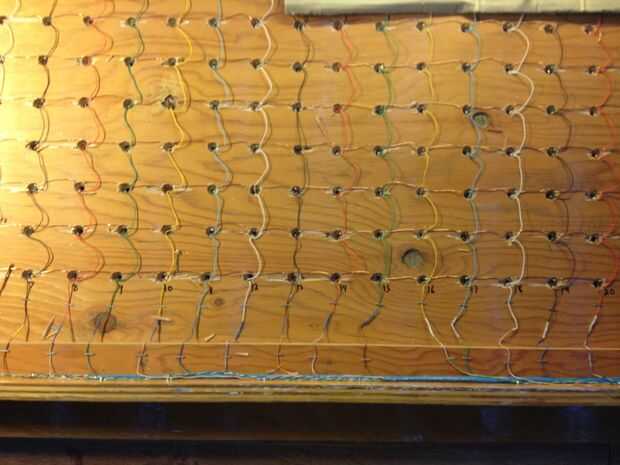

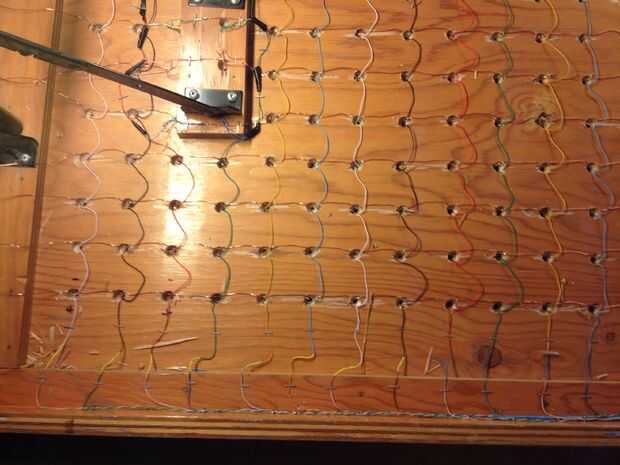

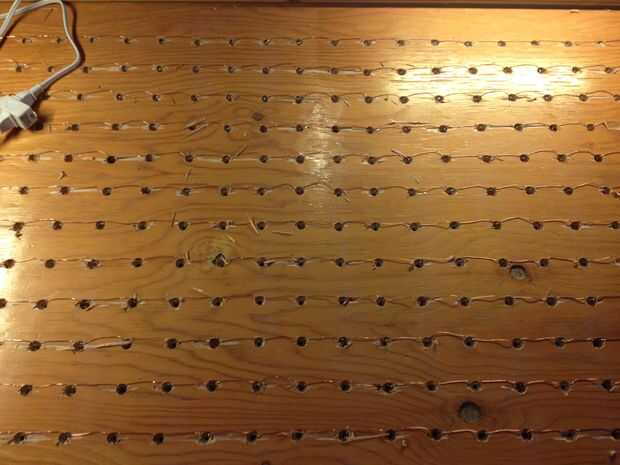

Con el fin de conectar todas las 12 columnas, nosotros sólo tiene que conectar los cátodos de cada LED en su columna de dicho juntos. Para conectar todas las 32 filas, conectamos a los ánodos de cada LED en su fila de dicha juntos. Sin embargo, hay una pequeña pega (consulte el esquema; Foto #1). Si el HT1632C está configurado para controlar 32 filas, entonces sólo puede controlar 8 columnas por chip. Este es un problema porque tenemos 12 columnas en la cuadrícula. Necesitamos 2 conductores de LED HT1632C x la cascada por lo que somos capaces de controlar columnas 8, 9, 10 y 11. Cuando conectar los ánodos en nuestras filas, sólo conectar los ánodos LED 8 primeros juntos después que conectar los ánodos LED a continuación 4 juntos. Es muy importante mantenerlos separados, que serán conducidos por dos chips separados. Había conectado todos los ánodos en sus filas primero, luego tomé mis tijeras y separados COL0 - COL7 y COL8 - COL11 luego. Para las conexiones de cátodo sólo utilicé alambre de cobre desnudo y de las conexiones del ánodo utiliza sólidos 26 AWG de alambre tengo de cable de teléfono (cualquiera de cables hará CAT5 hilos serían un gran trabajo). En cada punto de soldadura tienes que tira hacia atrás un poco del aislamiento del alambre para la soldadura al ánodo del LED.

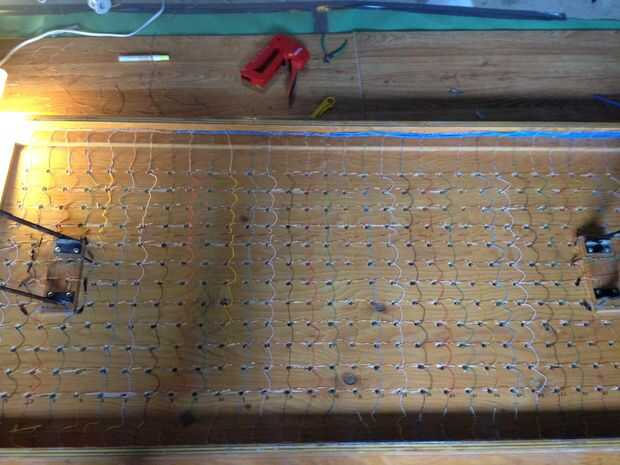

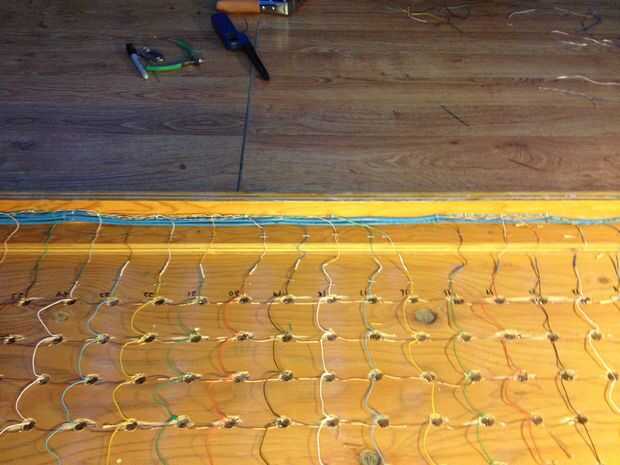

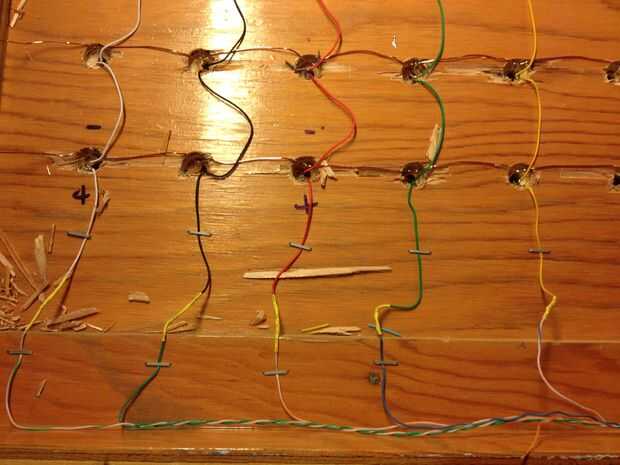

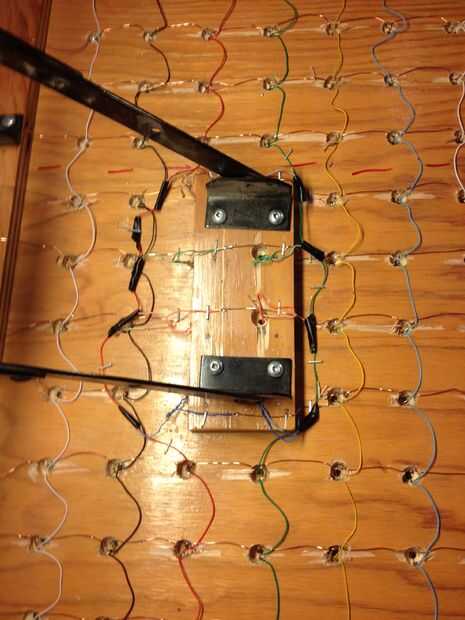

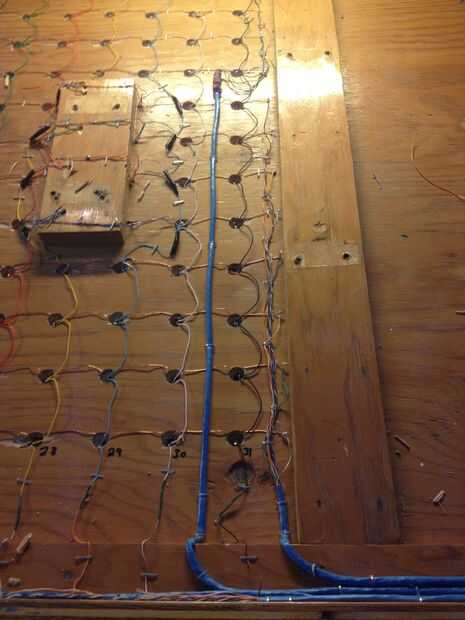

CAT5 era mi cable de elección para este proyecto ya que es muy barato y contiene 8 cables dentro de una chaqueta de PVC. Ver que tenemos una cuadrícula de 32 x 8 para conectar hasta HT1632C #1, tenemos 32 conexiones de fila y 8 conexiones de columna que necesitan conectarse a este chip controlador. Utilizaremos 4 x líneas CAT5 para las filas (4 líneas * línea de cables 8 = 32 alambres) y 1 x CAT5 para COL0 - COL7 (8 cables). ** Hacemos el exacto mismo cableado para HT1632C #2, excepto en que sólo utiliza 4 de los 8 cables para COL8 - COL11. Es crucial mantener todos los cables organizados y en un patrón. No importa qué patrón de colores de los cables que utilizas mientras consistente todo el camino a través. Va ser que prensan extremos RJ45 en el otro lado de estos CAT5 líneas así que asegúrate de grabar qué patrón utilizar. El patrón de hilo que utilicé (TIA 568A estándar) es el siguiente:
Cable # - Color
1 - verde/blanco
2 - verde
3 - naranja/blanco
4 - azul
5 - azul/blanco
6 - naranja
7 - marrón/blanco
8 - marrón

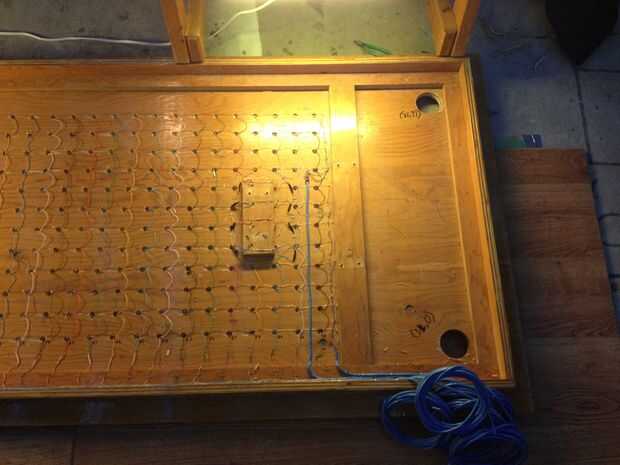

Tenga en cuenta que se ser enrutando todos los cables a los PCB que se instalará bajo el centro de la mesa. Me aseguré de que todas mis líneas CAT5 eran 10' de largo de modo que tenía un montón de cables para trabajar con. Es mejor tener demasiado cable que muy poco, y ser un gran proyecto es fácil de ocultar los cables por debajo al final del proyecto.
** Al usar 2 chips de controlador de x HT1632C realmente podría controlar una cuadrícula de 32 x 16 LED. Sólo necesitamos una cuadrícula de 32 x 12 LED para no utilizar las otras 4 columnas disponibles en el chip 2.
