Mesa interactiva de LED de cerveza (27 / 88 paso)

Paso 27: Construcción: asegurar los carriles del extremo

El 6¼ "x 96" x 3/8"piezas de madera contrachapada y las 6¼"x 96 "x 7/16" piezas de madera contrachapada/OSB se utilizan para hacer los carriles del extremo en la mesa de pong de la cerveza. La altura total de los carriles exteriores de la tabla es de 15/16"(7/16" + 1/2"), la muesca de 1/8" de profundidad que nos da una altura de 13/16" en la muesca. Nuestra hoja de lexan se sienta en la muesca de las barras laterales y se sienta arriba de los rieles de la final. La hoja de lexan es 1/8" de espesor, por lo que debemos hacer nuestros rieles final 13/16" de altura (15/16"- 1/8") para que el lexan puede sentarse encima de ella sin dejar de estar rasante con los carriles laterales.

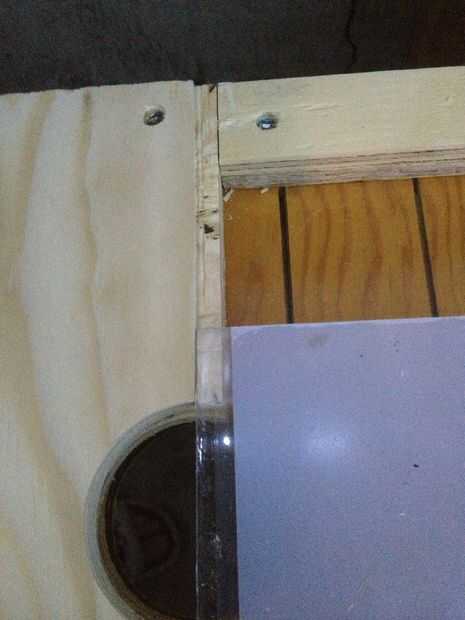

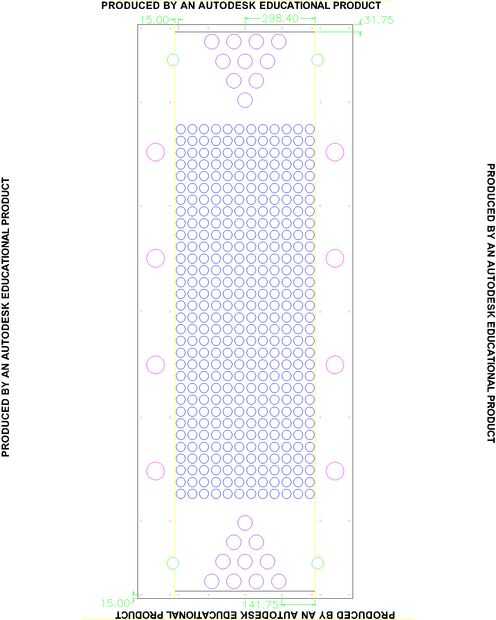

Mida y marque las ubicaciones de los tornillos en los rieles de extremo usando el CAD PDF dibujo en la parte inferior de este paso. Conseguir el taladro y asegurar los carriles del extremo en su lugar, hay un total de 5 tornillos por el carril de extremo. Cada extremo del riel debe caber cómodamente entre los rieles laterales, quedar al ras con el extremo de la mesa y la parte superior del riel final debe quedar al ras con la muesca en cada riel lateral.

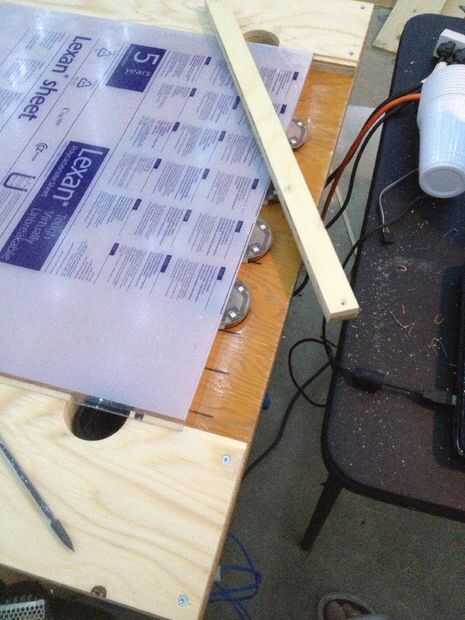

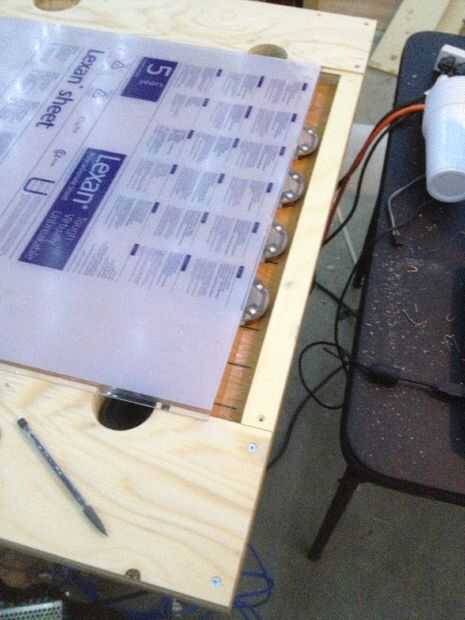

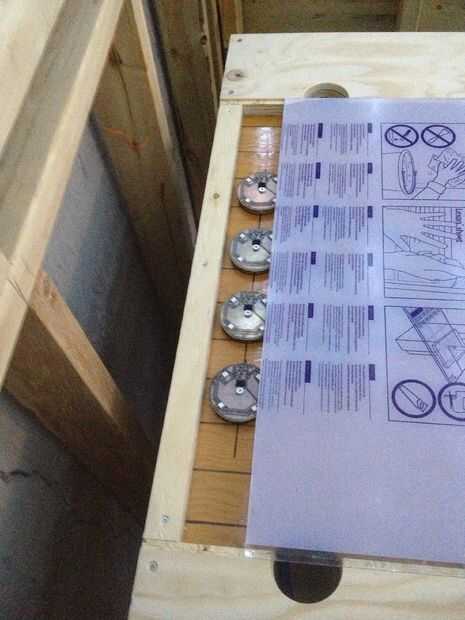

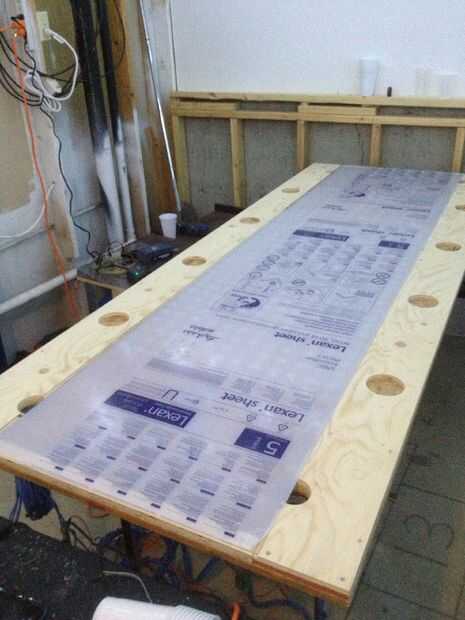

Una vez que haya terminado, deslice la hoja de lexan de 2'x 8' en la mesa. La hoja debe encajar en las ranuras de los rieles laterales y quedar al ras con la parte superior de los rieles. Si se ajusta demasiado apretado, usted tendrá que aumentar el ancho de las muescas en los rieles laterales hasta que queden firmes pero no demasiado apretado.

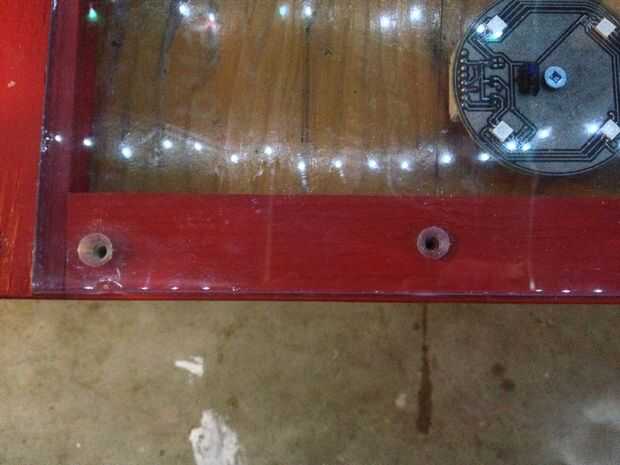

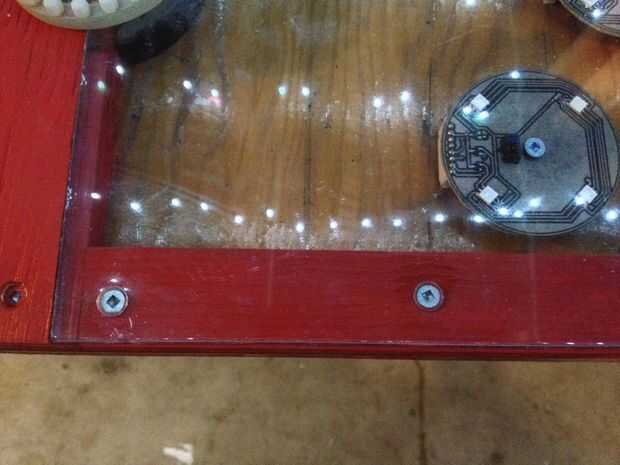

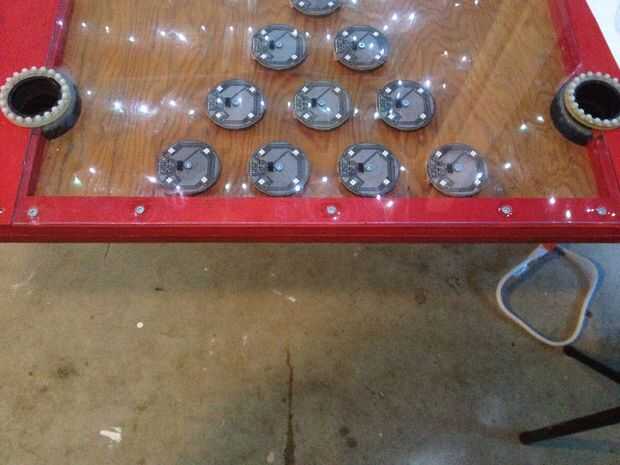

Ahora con la hoja de lexan encima de los carriles del extremo, retire un poco de la envoltura de plástico para que pueda ver los tornillos en los carriles del extremo. Asegúrese de que quede la hoja de lexan en cada extremo de la mesa y haga una marca sobre la parte superior de cada tornillo de la hoja de lexan. Toma un 1/8" pedacito de taladro y taladrar cada agujero de tornillo en lexan, acabaremos por avellanado el agujero.

Algunas de las fotos que usé como referencia en este paso son de la mesa final. Resulta que no tomar la cantidad correcta de fotos que necesitaba en este paso así que tuve que volver y tomar una vez que la tabla fue terminada.
