Paso 14: Construcción: construcción el maestro PCB

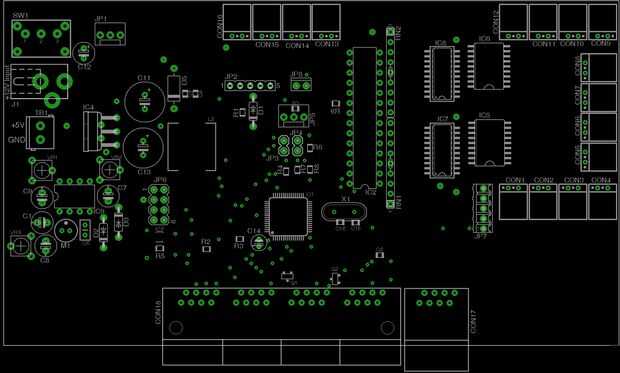

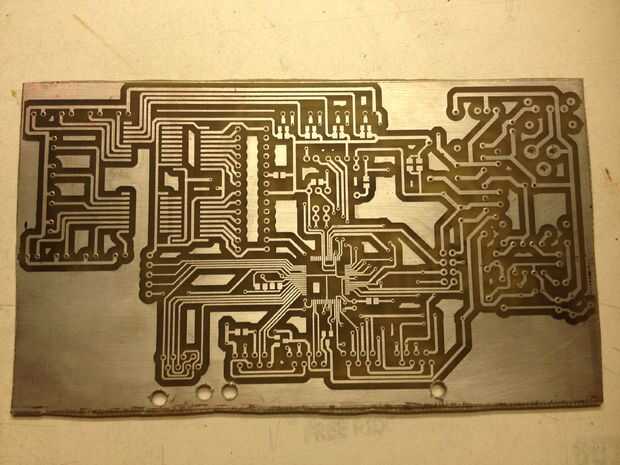

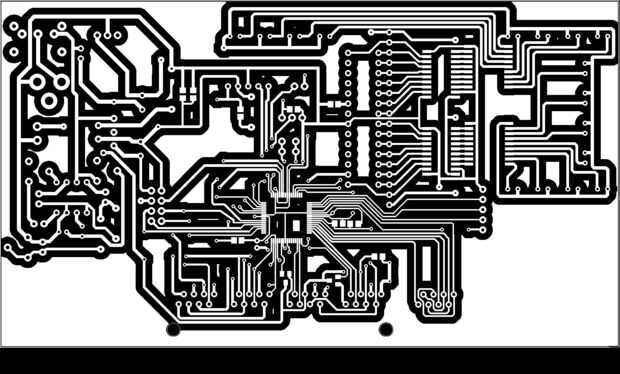

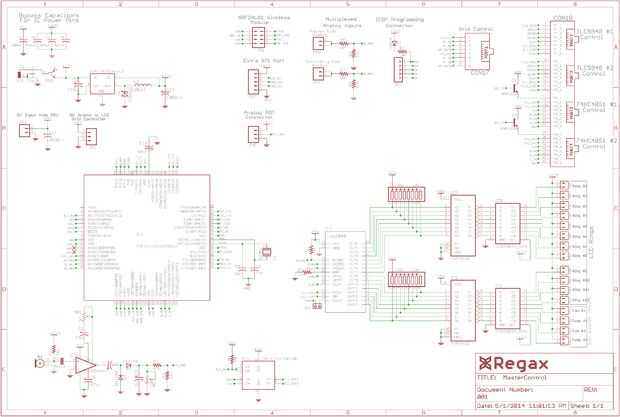

Para probar la red LED que sólo construimos, necesitamos crear el PCB principal y el controlador de LED de la red hasta el gancho. La primera vez que imprimí este diseño de PCB en papel brillante, me olvidé de desactivar "Escala de página" en Adobe Reader. No veo este error hasta que completamente había grabado la Junta y estaba tratando de alinear el PIC24HJ128506A en sus respectivos cojines. No hace falta decirlo, cuando hice el PCB siguiente me aseguré de que la impresión fue sólo escala 1:1 ya alineados el PIC en la nueva impresión antes realmente grabado la Junta. Este ir alrededor de él resultó exactamente como se suponía.

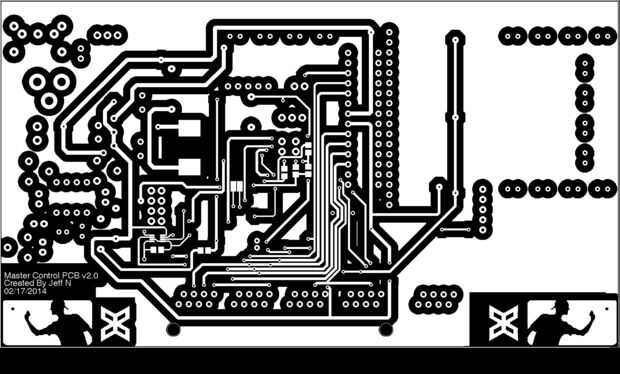

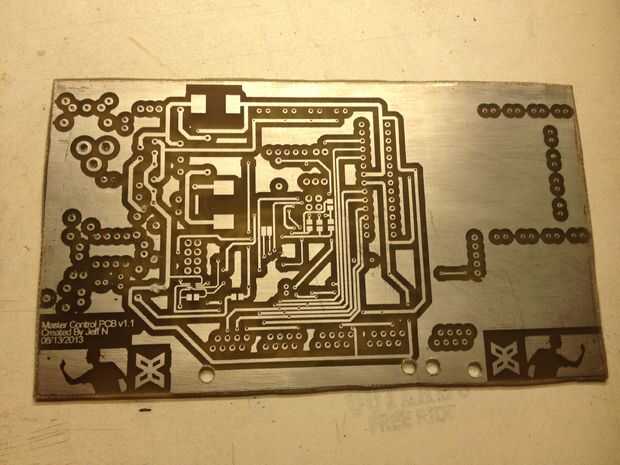

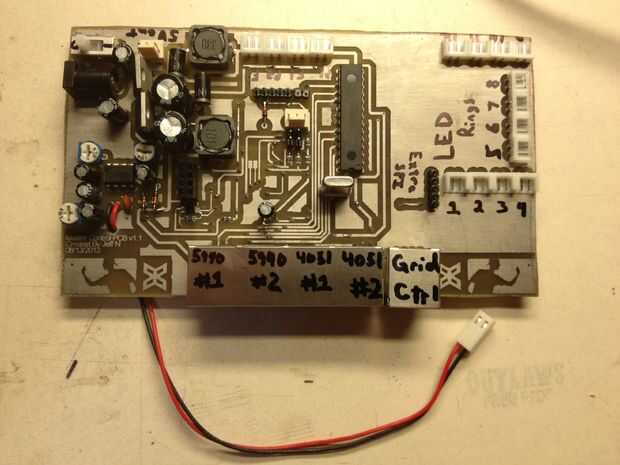

El PCB que estoy usando en mi mesa de pong de la cerveza es v1.1. La principal diferencia entre v1.1 y v2.0 es que ya no hay un regulador de 5V en el PCB. Prototipos en la tabla y había todo conectado a un tablero que estaba teniendo un poco de problemas de ruido cuando que estaba enviando datos SPI a los controladores de pod RGB. Realmente había esperado que pasaría viendo como se está ejecutando la señal a través de 15"- 25" de cobre y el alambre (que es un largo maneras para una alta velocidad señal SPI viajar) así que simplemente instalé un búfer. Esto tomó el cuidado del problema y todo funcionaba bien hasta que me cansara de prototipos. Cuando hice el PCB me encontré con los mismos errores de ruido en la línea SPI de cuando era prototipos sólo que esta vez tenía un tampón instalado. Había analizado el PCB, agregué tapas de desacoplamiento, acortados cables, etc. y no podría conseguirlo para funcionar correctamente. Finalmente me di cuenta que era la fuente de alimentación de 5V en el PCB que estaba creando el ruido, así que compró una unidad de alimentación 5V 10A, modificado mi PCB, extrae la fuente de alimentación de 5V y conectar la nueva fuente de alimentación externa 5V 10A. Esto tomó el cuidado del problema y todo comenzó trabajando exactamente como se supone que otra vez.

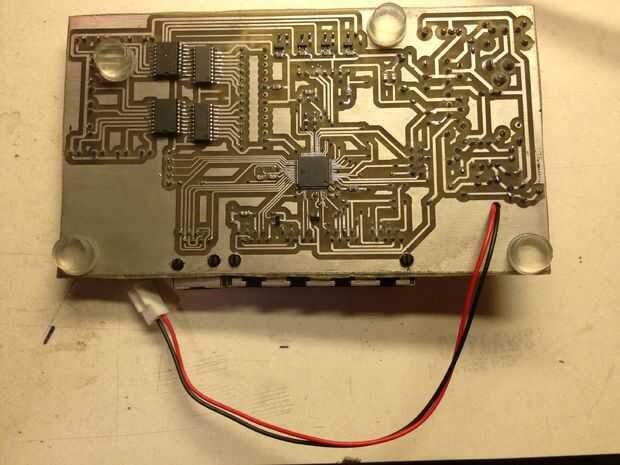

Sobre revisión 3.0 va a crear otra potencia 5V de la fuente en el PCB sin el ruido añadido así que sólo tengo que tener un poder externo fuente de unidad (+ 12V) en vez de dos. Esto funciona muy bien para ahora sin embargo. Recuerde tomar su tiempo armar este PCB y verifique que no ha creado ningún puente de soldadura ya que hay un montón de pequeños cojines SMD en este tablero. Una vez que la tarjeta, nos va ser probándolo en el paso siguiente.
Los archivos gerber están disponibles para descargar si quieres conseguir tu propio PCB hecho profesionalmente.
