Paso 36: Construcción: instalar los acopladores del anillo del LED

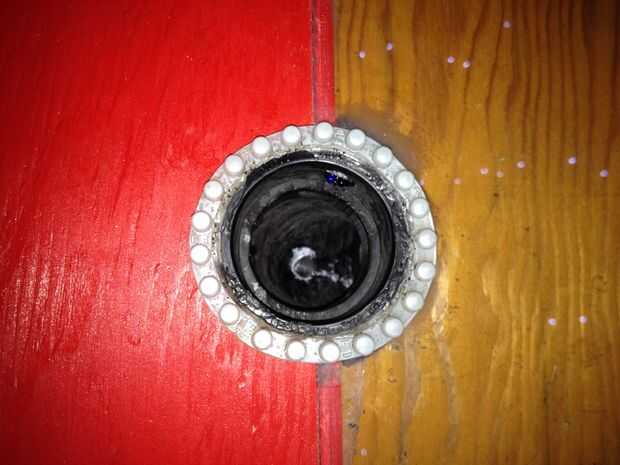

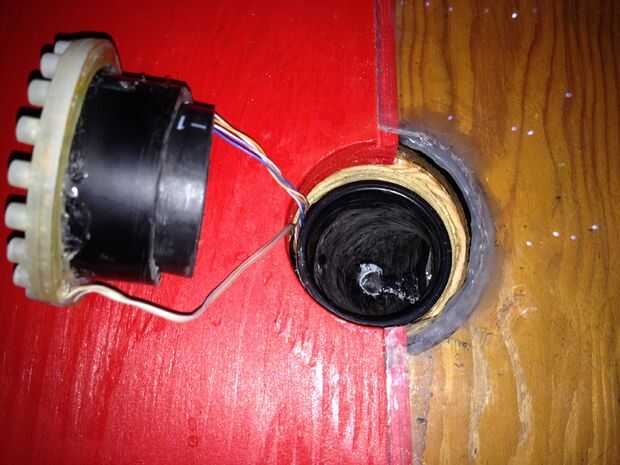

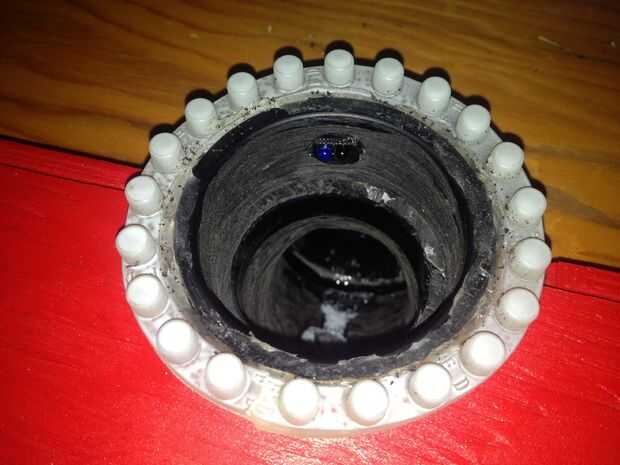

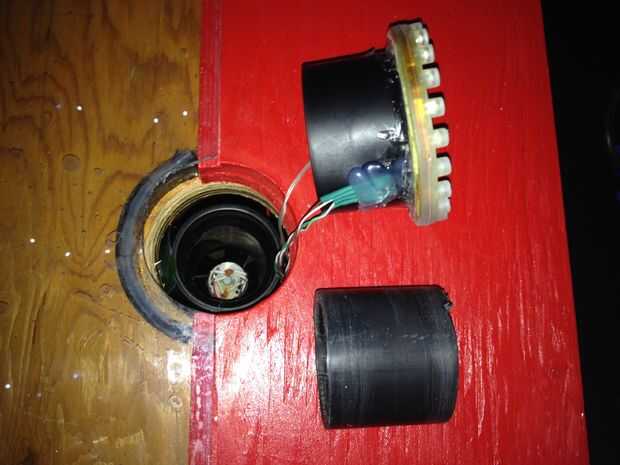

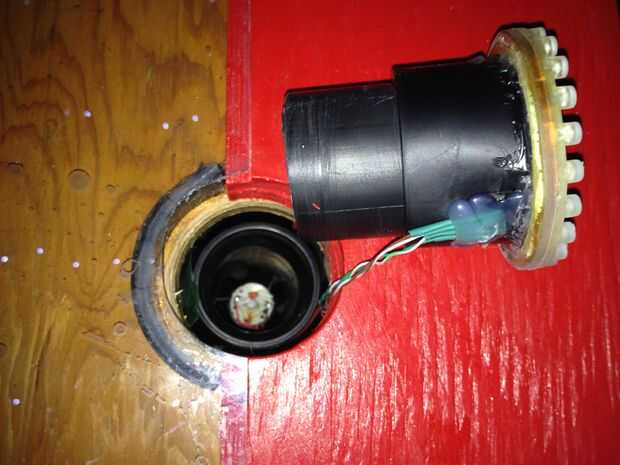

El punto de entrada para la lavadora de bola a cada lado de la mesa está a la izquierda de los jugadores. En el punto de entrada en el lado principal de la mesa, tome un acoplador de anillo de LED y una longitud de 20mm de tubería de 1.5" ABS y encajan los dos. Alimentar el alambre del aro de LED y los cables del sensor IR a través del orificio de entrada de bola lavadora en la mesa y tire de la línea de fuerza. Coloque el acoplador de anillo de LED en el acoplador de 90° y presiónela firmemente contra la parte superior de la tabla. Ahora se ha completado el punto de entrada de la lavadora de la bola en el lado principal.

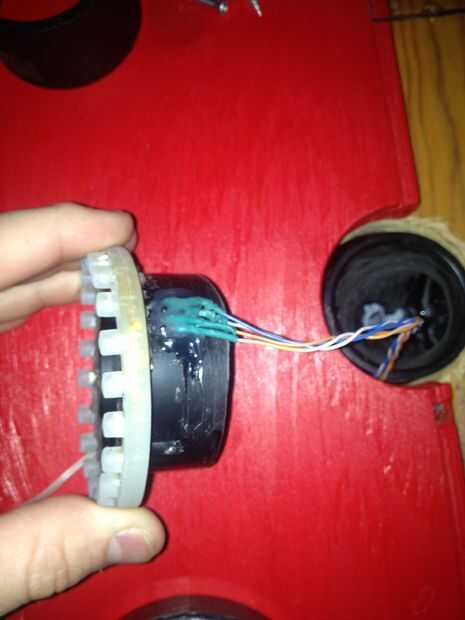

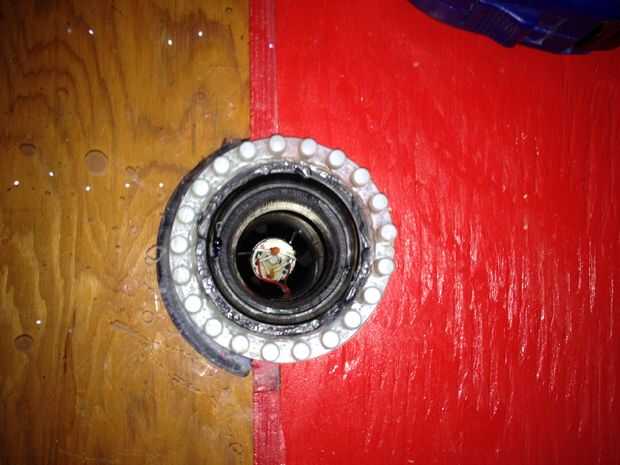

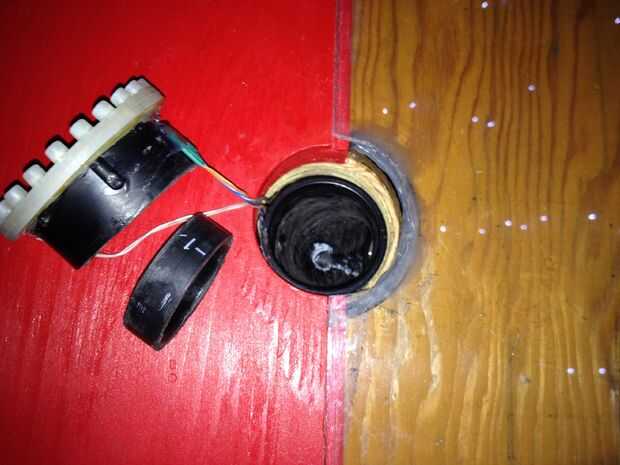

A continuación, vaya al punto de salida de la lavadora de la bola (a la derecha del reproductor) y fijar la longitud de 40mm de tubería de 1.5" ABS para el acoplador de anillo LED. Pase los cables desde el acoplador de anillo LED a través de la arandela de bola agujero de salida y unirse al acoplador de anillo de LED para el acoplador de T que contiene el ventilador del soplador. Presione el acoplador de anillo LED firmemente contra la mesa y ahora hemos completado el punto de salida de la lavadora de la bola en el lado principal de la tabla.

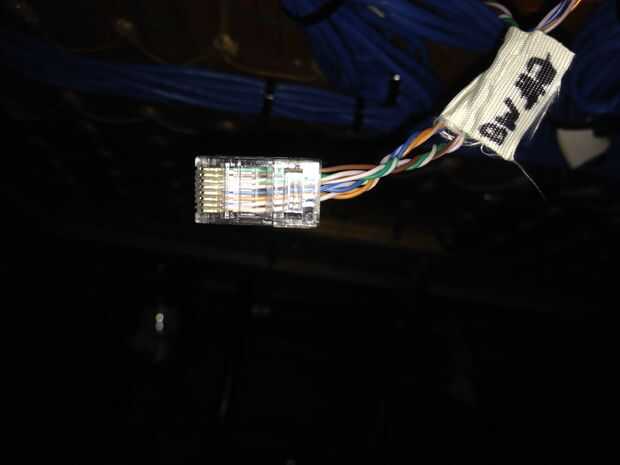

Lo último que tenemos que hacer es conectar un conector RJ45 a los cables del sensor IR. Las líneas de TX controlan de los transmisores infrarrojos en cada sensor IR, están conectados juntos en el PCB y no son independientes. La línea IN_RX controla el receptor de infrarrojos y detecta cuando una pelota de ping-pong entre el punto de entrada de la lavadora de la bola. La línea OUT_RX controla el receptor de infrarrojos y detecta cuando una pelota de ping-pong pasa por el punto de salida de la lavadora de la bola. Entre los sensores de la lavadora de la dos bola (entrada y salida) hay ocho cables del sensor IR, estos se combinan ambos en un conector RJ45. Pines 1-4 representan el sensor de infrarrojos de entrada y 5 Pins - 8 representan el sensor IR de salida. Hay un diagrama de conexión en las fotos.
En el sensor de infrarrojos de entrada en el lado maestro, conecté el par azul para el transmisor de IR y que utiliza el par naranja para el receptor de infrarrojos. En el sensor de infrarrojos de la entrada en el lado secundario había conectado el par verde con el transmisor de IR y que utiliza el par marrón para el receptor de infrarrojos. Mi esquema de cableado se describe a continuación.

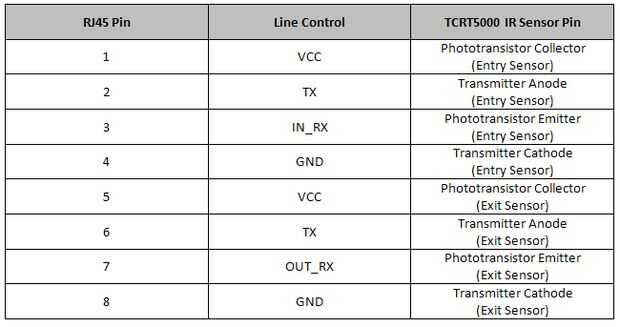

RJ45Pin - hilo - TCRT5000 Pin
1 - naranja/blanco - colector del fototransistor (Sensor de entrada)
2 - azul/blanco - ánodo del transmisor (Sensor de entrada)
3 - naranja - emisor del fototransistor (Sensor de entrada)
4 - azul - cátodo de transmisor (Sensor de entrada)
5 - marrón/blanco - colector del fototransistor (Sensor de salida)
6 - blanco - ánodo del transmisor (Sensor de salida)
7 - marrón - emisor del fototransistor (Sensor de salida)
8 - verde - cátodo de transmisor (Sensor de salida)

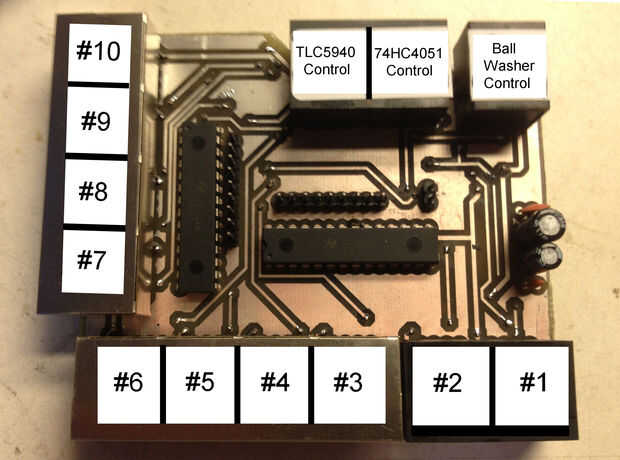

Una vez que tengas el conector prensado en, enchúfelo en el puerto de Control de bola lavadora en el controlador de Pod de RGB para lado de la mesa. En cuanto a los anillos de LED bola lavadora, las conexiones son las siguientes:
Puerto de PCB Master - bola lavadora aro
Anillo LED #9 - bola lavadora entrada (lado principal)
Anillo LED #10 - bola lavadora salida (lado principal)
Anillo LED #11 - bola lavadora entrada (lado secundario)
Anillo LED #12 - bola lavadora salida (lado secundario)

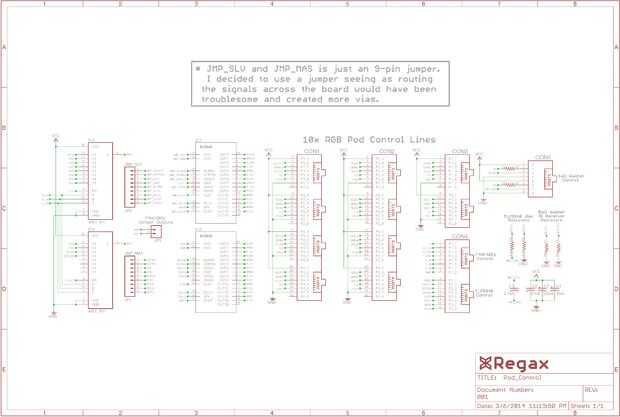

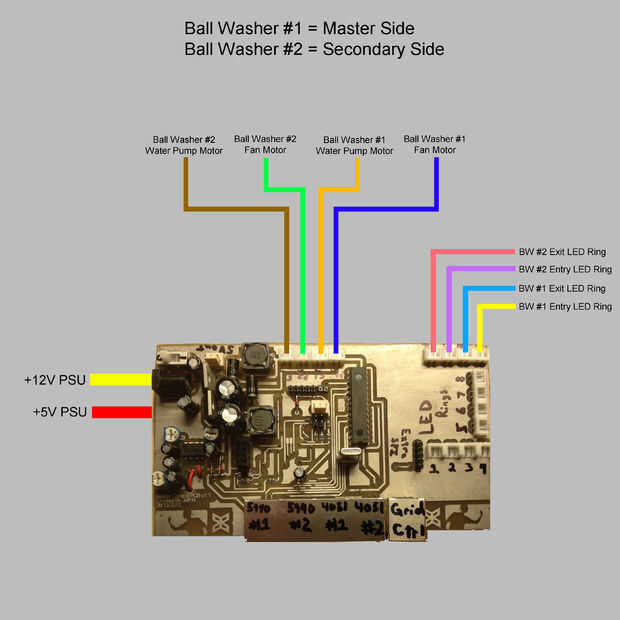

Ahora solo tenemos que conectar la bola lavadora bombas y ventiladores. Se refieren a la PCB principal esquemático para la clarificación. CON13 conecta hasta el ventilador del soplador para la arandela de la bola de lado principal (BW #1), CON14 conecta hasta la bomba de agua para BW #1, CON15 conecta hasta el ventilador del soplador para BW #2 y la bomba de agua para BW #2 conecta hasta CON16. He creado un esquema para la referencia.
Ahora nosotros podemos probarlo!
