Paso 8: Construcción: dibujo de la rejilla LED
Ahora coge el dibujo que imprime desde el paso #3 de AutoCAD. En primer lugar, comenzaremos marcando 32 filas que se extienden a lo ancho de la tabla. Elegir un extremo de su mesa para el maestro y el otro a la secundaria. La mesa de pong de la cerveza es simétrica por lo que lo que hacemos a una mitad de la tabla haremos exactamente igual a la otra mitad, pero todavía es importante etiquetar cada extremo de la mesa para que tengamos una referencia para cuando empezamos a agregar la electrónica.

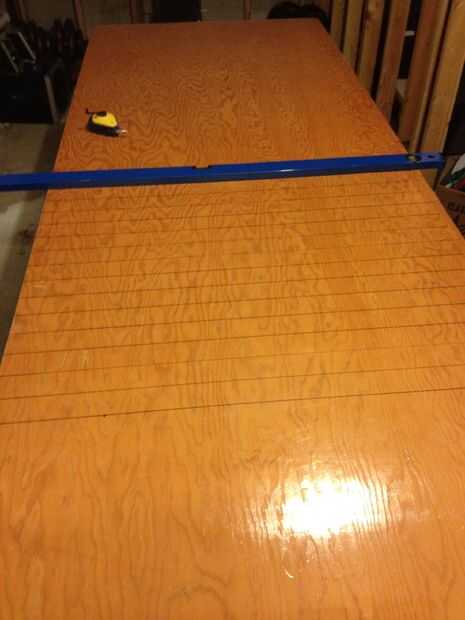

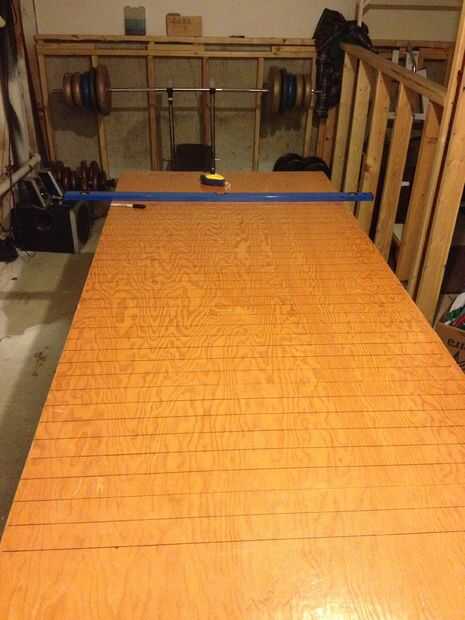

Desde el lado principal de la tabla, mida 444,2 mm en la mesa y hacer una marca con su marcador. Se trata de ROW0. De eso Marque mida 50mm otra y hacer otra marca. Se trata de ROW1. Mida 50mm otro y haga una tercera marca que será para ROW2. Repetir esto hasta llegar a ROW31. Una vez que sus medidas en el lado izquierdo y derecho de la mesa, tomar un nivel y trazar una línea recta a través de la tabla para cada fila.

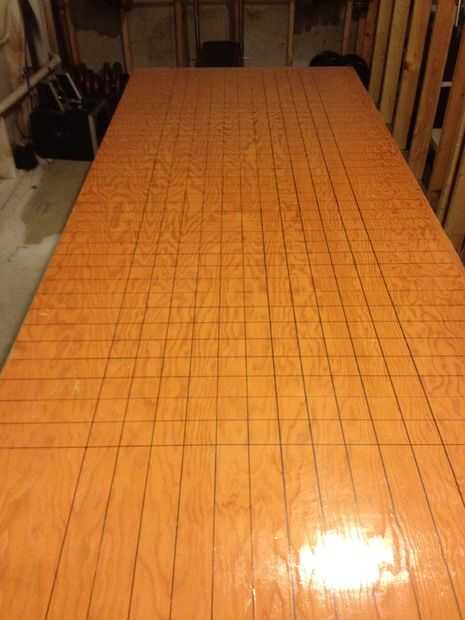

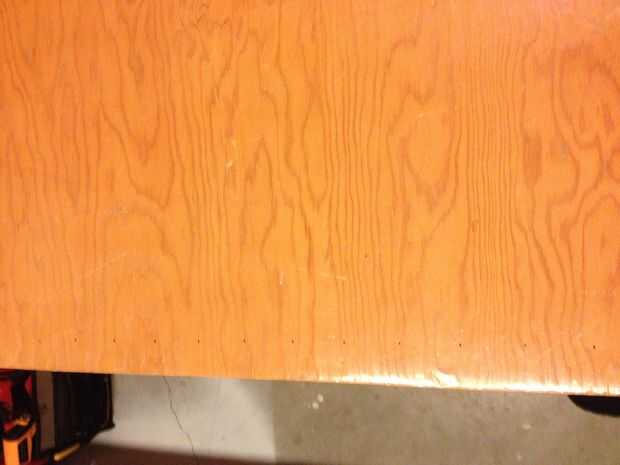

Una vez que ha marcado todas las líneas de las filas, vamos a empezar medir la colocación de las columnas. Al final de la medida de la tabla en mm 182,2 del lado izquierdo (realmente no importa qué lado usted referencia de como es simétrico) maestro de la mesa y hacer una marca de verificación Marque con su marcador. Se trata de COL0. Siguen más de 50mm y haga una marca de COL1. Para cada columna mantenga el incremento de 50mm hasta llegar a COL11. Ahora repita este procedimiento al final de la tabla secundario y si sólo tiene un nivel de 4' tienes que hacerlo en medio de la tabla así. Una vez que las columnas miden en el master final, final secundario y centro de la mesa, tomar sus 4' nivel y empezar a conectar las garrapatas para completar la cuadrícula.
