Guía de muelle 9: Principiante y programación CAM avanzada (44 / 51 paso)

Paso 44: Setup3

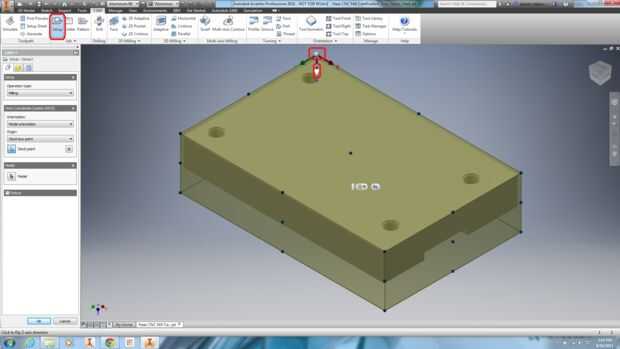

1. en la cinta, haga clic en configuración.

2. , haga clic en laesquina superior izquierda a la WCS.

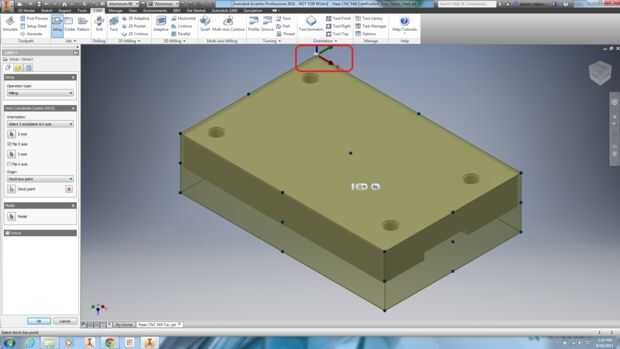

3. haga clic en la punta de flecha para girar el eje z. Asegúrese de que sus partidos WCS la imagen de arriba.

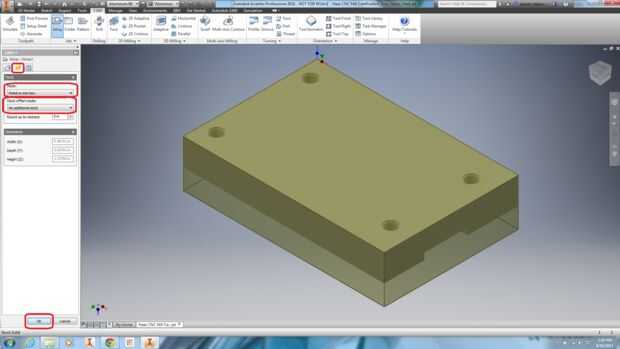

4. Haga clic en la ficha de Stock.

5. en el modo desplegable, haga clic en caja de tamaño relativo.

6. en el modo de compensación de valores desplegable, haga clic en ninguna acción adicional.

7. Haga clic en la ficha de Post proceso.

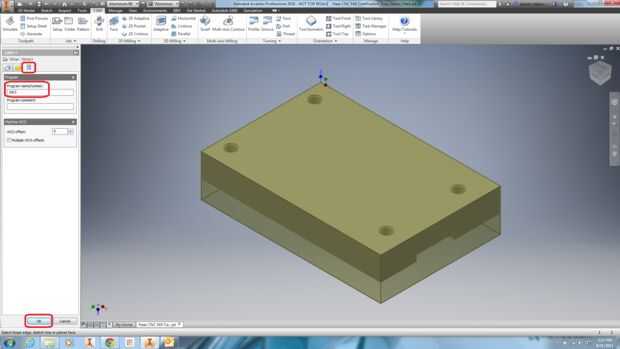

8. cambio de nombre/número del programa a 1003.

9. Haga clic en OK para generar el programa de instalación.

Nota: Observe la marca de verificación junto a Setup3. Setup3 es ahora la carpeta por defecto (es decir, que se crean las trayectorias de herramienta se sumará al Setup3 a menos que se especifique lo contrario).
