Paso 25: Cambiar Setup1 - real Stock tamaño y regenerar las trayectorias de herramienta
1. desde que usted probablemente no realmente cortar cualquier acción todavía, vamos a tomar esto en cuenta y hacer una nota mental para comprobar esto antes de la ejecución del programa.
2. suponiendo que inexactitudes de menor corte común, asumir nuestra acción es 6,1 "x 4" x 2 ". Esto es ligeramente más grande que definidos inicialmente. Podrá verificarlo después de acción de corte en la sierra y antes de la ejecución del programa.

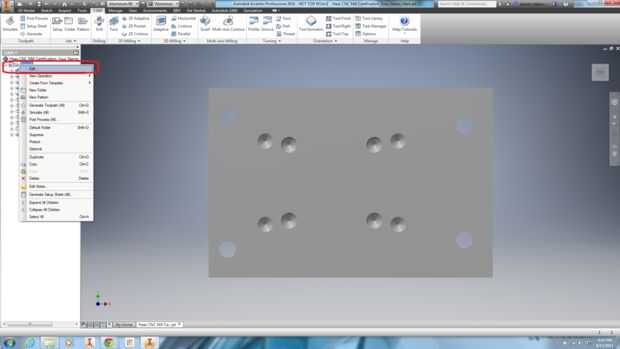

3. la función de árbol de leva, haga Setup1 y haz clic en Editar. Esto nos permite editar nuestro sistema de coordenadas de trabajo existentes (WCS) o tamaño de la población.

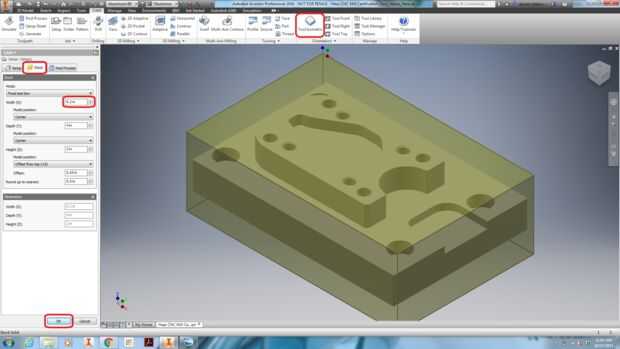

4. en la cinta, haga clic en Herramienta de isométricos. Esto pone el modelo en una vista más familiar.
5. en la ventana de configuración, haga clic en la ficha de Stock.
6. en la ficha de Stock, tomar la anchura (X) 6.1.
Nota: En la ventana gráfica, la población de automáticamente volver a tamaños debido a estos cambios de dimensión.
7. Haga clic en Aceptar para aceptar los cambios de tamaño de la población.

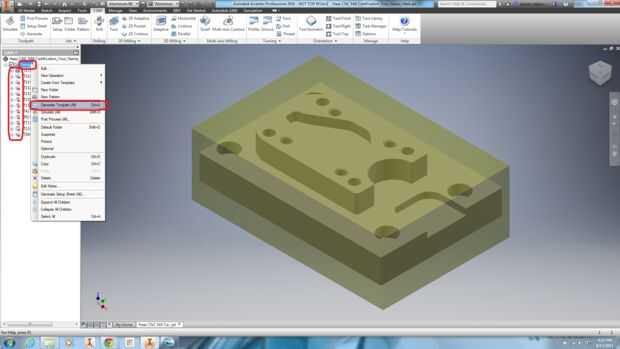

8. en el árbol de la característica de CAM, observe las marcas de x de color rojo en cada trayectoria de herramienta. Invalida de cualquier cambio en la configuración de las trayectorias de herramienta y la que deben ser regenerado (o calcular) para tener en cuenta este cambio.
Nota: Revisar la jerarquía en el árbol de levas función, configuración y trayectorias de herramienta tienen una relación entre padres e hijos. Configuración es el padre y las trayectorias de herramienta son los niños. Modificaciones a los resultados de los padres en los cambios en el niño, por lo tanto, las trayectorias de herramienta deben ser regenerados.
9. haga clic derecho en Setup1 y haga clic en Generar trayectoria (todos). Este se regenera o vuelve a calcular todas las trayectorias de herramienta basados en el nuevo tamaño de valores de configuración.
10. Haga clic en Guardar para guardar las trayectorias de herramienta.
