Paso 12: 2D claro adaptable
El próximo D 2,5 operación que muele rápidamente quita material de la parte externa de la pieza.

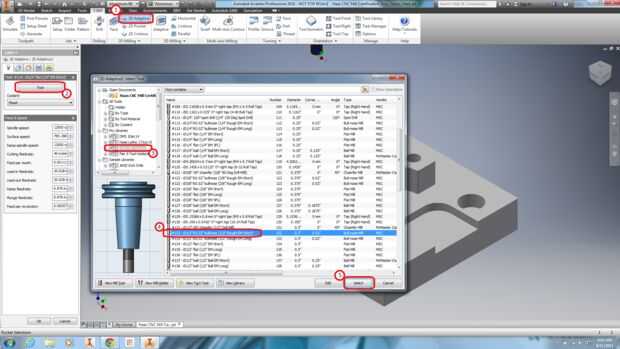

1. en la cinta, haga clic en 2D compensación adaptativa.
2. Haga clic en la herramienta.
3. en mis bibliotecas, haga clic en muelle 9 Haas Mill 12 16 de Feb biblioteca de la herramienta.
4. en la ventana de herramientas, haga clic en #132 1/2" molino de extremo áspero (EM) corto.
5. Haga clic en seleccionar.

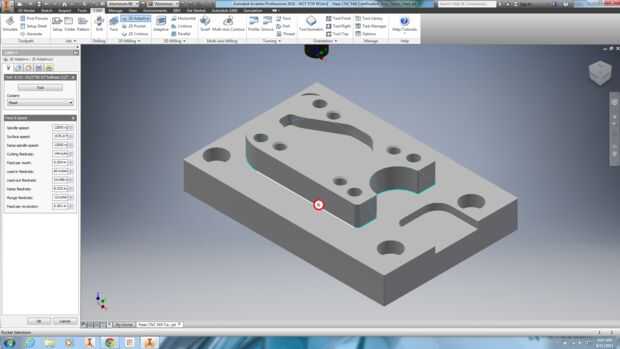

6. en la ventana gráfica, coloca el ratón sobre el contorno exterior de la función de relieve en el centro hasta la geometría se convierte luz azul.
7. Haga clic en el contorno azul claro. La geometría ahora vuelve azul oscuro y aparece un cuadro sombreado.
Nota: Es importante tomar tu tiempo y ser precisos cuando se selecciona geometría. En este caso, la precisión es necesaria seleccionar el contorno y no la cara inferior. Selección de la cara inferior no máquina todo el material de stock.

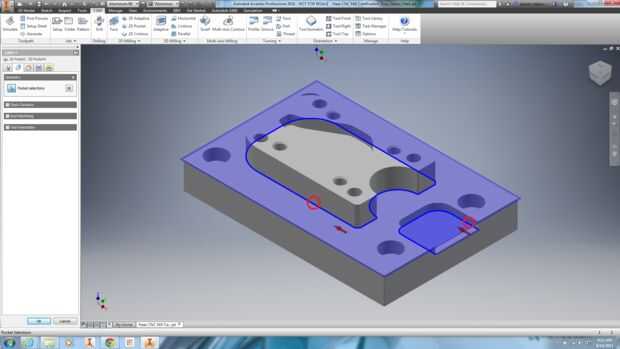

8. en la ventana gráfica, haga clic en el contorno de la pequeño bolsillo abierto en el lado derecho. Selecciona el bolsillo abierto a una profundidad un poco más profundo.
Nota: Un bolsillo abierto es una cavidad que está parcialmente rodeada por el material.

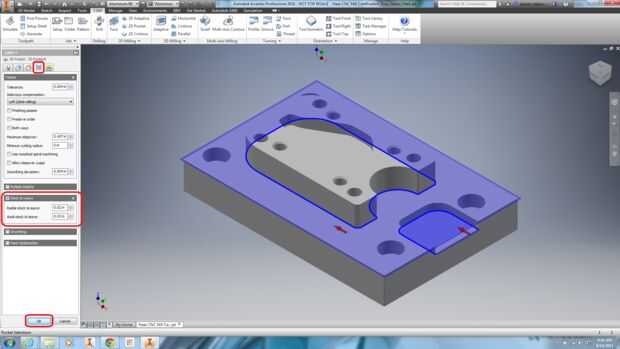

9. Haga clic en la ficha pasa aviso Stock a la licencia es activada por defecto porque esta es nuestra trayectoria de herramienta de desbaste.
10. Haga clic en Aceptar. Esto genera la trayectoria de compensación adaptativa 2D.
11. en el árbol de levas característica, haga clic en Setup1. Selecciona todas las trayectorias de herramienta.
12. en la cinta, haga clic en simulación.
13. en el medio de la pantalla, haga clic en Play.
Nota: No es visible en la simulación, pero refrigerante está activado por defecto. Todas las herramientas de embarcadero 9 CNC herramienta biblioteca tienen refrigerante inundación habilitado de forma predeterminada. Es importante activar el inundación de refrigerante durante el compensación adaptativa porque claro adaptación genera calor y chips y estos deben ser retirados con el refrigerante de la inundación.
14. para avanzar en las trayectorias de herramienta, cerca de la parte inferior de la pantalla haga clic en el súper delgada, difíciles de encontrar poca barra gris, llamada la línea de tiempo. Esto salta a un lugar en la simulación.
Nota: Coloca el ratón sobre el timeline para la estadística útil.
15. Haga clic en cerrar para cerrar la simulación.
