Paso 29: Descansar mecanizado Error - trayectoria vacía
Hasta este punto, hemos programado la parte perfectamente. Sin embargo, que todos cometen errores y sin querer hacer cosas que no funcionan...
Vamos a intencionalmente comete un error y aprenda cómo el software encarga de esto.
1. en Setup1, haga doble clic en Pocket3 2D, la trayectoria pasada creó. Esto nos permite editar los parámetros de una trayectoria de herramienta existente. También es aceptable la trayectoria de herramienta con el botón derecho y seleccione Editar.
2. Haga clic en la ficha de geometría.

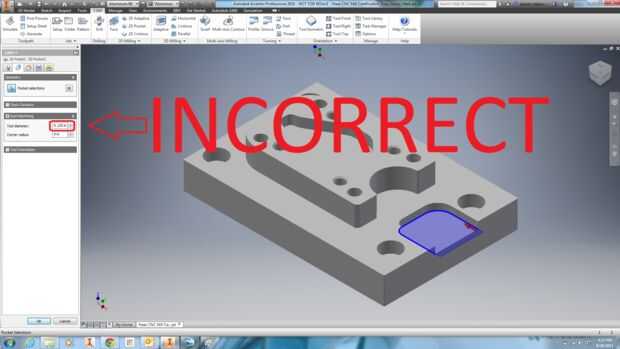

3. en el cuadro resto mecanizado, cambiar el diámetro de la herramienta de 0.5 en a 0.125 en. Esto cambia incorrectamente el diámetro de la herramienta anterior de 0.5 en a 0,125 in.
4. Haga clic en aceptar para generar la trayectoria de herramienta.
5. en la ventana gráfica, observe que no se genera una trayectoria de herramienta. Incorrectamente cambiar diámetro de la herramienta de resto de 0.5 a 0.125 crearon un escenario en el que el software puede calcular una trayectoria de herramienta. Esto se llama una trayectoria vacía.
6. en el árbol de la característica de CAM, observe la naranja marca de verificación junto a 2DPocket3. Esto indica un resultado de error y puede de trayectoria de herramienta en no trayectorias generadas.

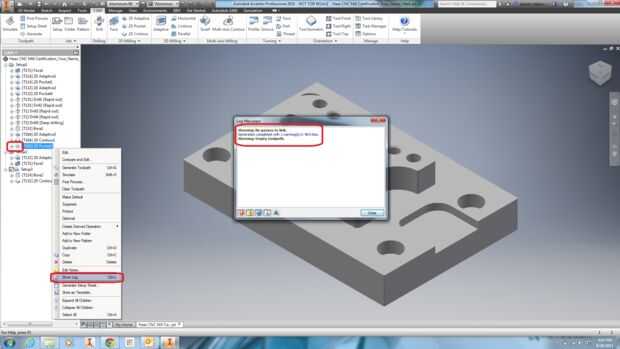

7. haga clic derecho en Pocket3 2D. Seleccione Mostrar registro. Muestra bastante crípticos mensajes que intentan comunicar el problema. En este caso, hay dos mensajes:
ADVERTENCIA: No pases de enlace.
ADVERTENCIA: Trayectoria vacía.
Un usuario experimentado de software Autodesk Inventor HSM Pro 2016 puede rápidamente identificar y corregir este error. Pero, quiero mostrarles qué tan rápido aprendes y golpearon en un tiempo récord, recogiendo todos los consejos y trucos en este Instructable de centrado.
Explicar los errores
ADVERTENCIA: No pases a enlace. Se conecta (o enlaces) herramienta rápido reposicionamiento para trayectorias de herramienta de corte. Puesto que no se genera una trayectoria de herramienta puede crear un enlace a él. No una amable ADVERTENCIA en este caso, pero es algo...
ADVERTENCIA: vacía trayectoria. No se pudo generar una trayectoria de herramienta basado en entradas del usuario. Solucionar esto con una investigación de ensayo y error que cambia una configuración en un momento hasta que genera una trayectoria de herramienta. Para evitar este tipo de error, siempre crear la trayectoria más simple posible usando los valores predeterminados de. Una vez que tenga una trayectoria de herramienta, cambie la configuración uno a uno hasta los saltos de trayectoria de herramienta (también conocido como no crear una trayectoria de herramienta). Se trata de la mejor manera de averiguar lo que funciona, lo que no funciona y lo que rompe el software.
Ya que sabemos lo que causó el error, vamos a solucionarlo.
8. en Setup1, 2D Pocket3 con el botón derecho y seleccione Editar.
9. Haga clic en la ficha de geometría.
10. en el resto de mecanizado, cambiar diámetro de la herramienta de 0.125 en 0,5 en. Esto establece correctamente el diámetro de la herramienta anterior en 0,5.
11. Haga clic en OK para generar la trayectoria de herramienta.
12. en la ventana gráfica, observe la trayectoria de herramienta.
Nuestro error no estuvo tan mal y nos enteramos de algo útil! Enfriar. Entrena tu cerebro a estar acostumbrado a cometer errores - lo hacemos todos y es tan doloroso como lo hacemos. Ir fácil en ti mismo porque voy a hacer muchos más errores como se aprenden el arte y la habilidad de mecanizado CNC. Sigue. Lo puede hacer.
