Paso 8: claro adaptable 2D y la fórmula
A continuación te quitar material de la función en el centro de la parte. Esta característica se llama un bolsillo. La definición de un bolsillo por Peter Smid:
"En muchas aplicaciones para un centro de mecanizado CNC, el material tiene que ser eliminado desde el interior de un área, delimitado por un contorno y un fondo plano. Este proceso es generalmente sabe como meter."
En esta definición hay dos palabras clave: contorno y fondo plano.

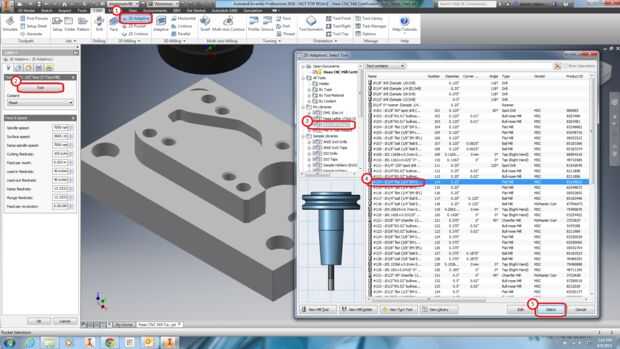

1. en la sección de fresado 2D de la cinta, haga clic en 2D compensación adaptativa. Claro adaptable crea trayectorias de herramienta que remueve material muy rápidamente.
Nota: En el lado izquierdo de la pantalla, abre una ventana con cinco pestañas. Esto se llama la Ventana de la trayectoria de herramienta. A navegar estas cinco fichas cuando comenzamos el software - es como leer un libro, utilizar las características de la izquierda a la derecha.
2. Haga clic en la herramienta.
3. en mi sección de bibliotecas, haga clic en muelle 9 Haas Mill 12 16 de Feb. Esto nos permite seleccionar herramientas de la biblioteca de herramienta muelle 9.
4. Haga clic en #114 1/4" EM (fresa) corto.
5. Haga clic en geometría (la siguiente pestaña a la derecha). Esta ficha define la geometría de nuestro bolsillo.
Nota: Recordando la definición de un bolsillo: "el material tiene que ser eliminado desde el interior de un área, delimitado por un contorno y un fondo plano." Por definición, debemos seleccionar un contorno y fondo plano. Podemos hacer esto con un solo clic gracias a la gran gente de HSM.

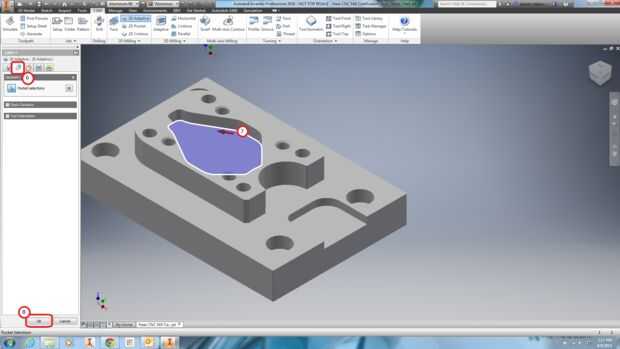

6. en la ventana de gráficos, seleccione la curva de la parte inferior del bolsillo. Haga clic en la cara inferior de la bolsa está bien, pero es más preciso para seleccionar una curva.
Nota: Selecciona el contorno e fondo plano de un bolsillo con un solo clic! No Seleccione el contorno superior del bolsillo ya que define el contorno del bolsillo pero no la profundidad.
7. Haga clic en la ficha pasos.

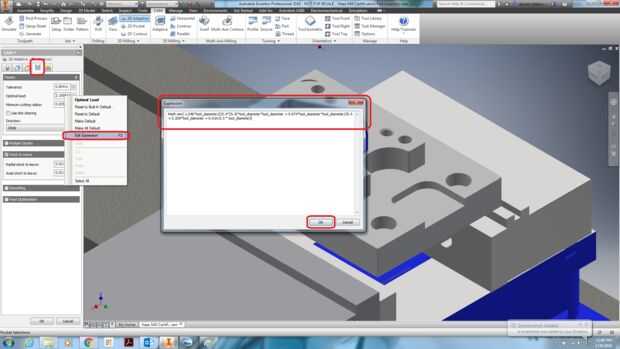

8. coloca el ratón sobre el campo de carga óptima, con el botón derechoy seleccione Editar expresión.
9. eliminar la expresión predeterminada de 0.4 * tool_diameter.
10. Abra el archivo de la fórmula de compensación adaptativa en Bloc de notas que descargaste antes (también adjunto al final de este paso) y copiar/pegar que formula en la expresión diálogo.
11. Haga clic en Aceptar para cerrar el diálogo de la expresión.

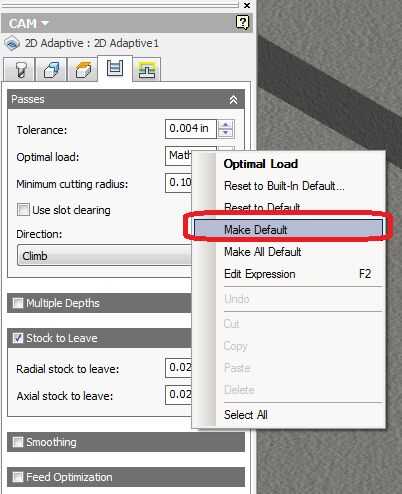

12. haga clic derecho en el campo óptimo de la carga otra vez y seleccione Hacer por defecto. Esto ahorra la fórmula.
13. Haga clic en OK. Esto genera la trayectoria de herramienta.
