Paso 50: Una cosa más...
Imagínese usted está operando la máquina y se acabó la trayectoria final en Setup1. Usted puede ser tentado inmediatamente retire la parte de la máquina e inspeccionar su obra maestra, pero siempre es una buena idea para salir en la prensa y medir dimensiones críticas. Hay muchas variables que contribuyen a la inexactitud y no cubrirlos aquí, pero necesitamos un plan para hacer la parte correctamente.
1. medida de la x y y dimensiones de la pieza. Dimensiones x e y son 0,001" más grande que el modelo 3D. Puesto que esta parte debe caber en una gran Asamblea, 0,001" es demasiado grande y la parte no caben ni trabajar.
2. en el árbol de la característica de CAM, haga clic derecho en el contorno exterior de acabado pasar Contour1 2D y seleccione Editar. Esta es la trayectoria de herramienta contorno acabado que el grande de 1" diámetro fresa T164.
3. Haga clic en la ficha pasos.

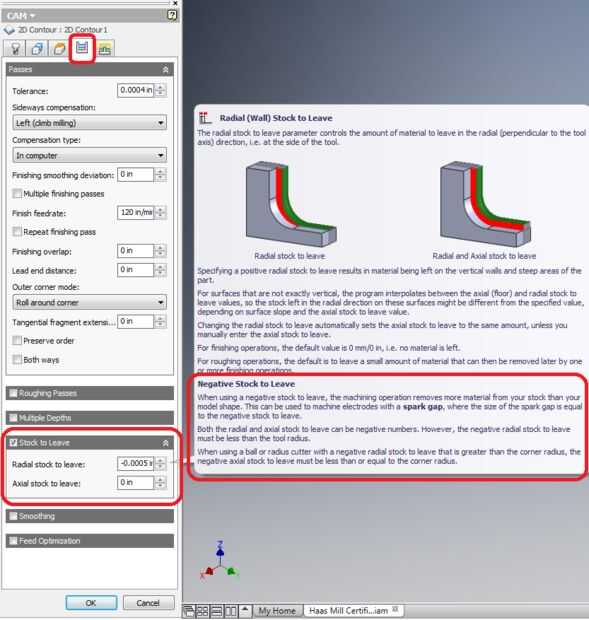

4. Ponga una marca de verificación en la acción a la licencia y cambiar acción Radial para dejar a-0.0005 en y valores axiales para dejar a 0.0.
Valores negativos a la licencia
Esto permite rápida y fácilmente desviar la trayectoria hacia el interior para quitar el material adicional.
5. Haga clic en OK para generar la trayectoria de herramienta.
Una trayectoria post proceso
En lugar de Setup1 todo tratamiento posterior, podemos generar el código G para trayectorias individuales y ejecutar una sola trayectoria de herramienta en la máquina. Siempre y cuando no retire la parte de la prensa, se conserva el sistema de coordenadas de trabajo y podemos volver a características de la máquina para quitar el material adicional.

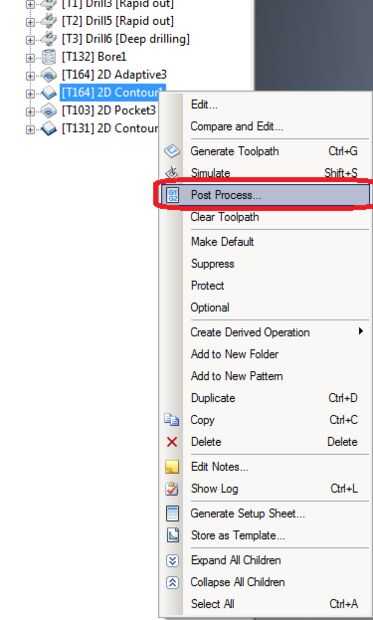

6. en el árbol de leva característica, haga clic derecho en Contour1 2D y seleccione Post proceso.
7. Guarde este código G en un USB, ejecutar la trayectoria de herramienta en la máquina y vuelva a medir la parte. Repita este proceso hasta que hayas logrado la tolerancia.
Eliminación de pequeñas cantidades de material alrededor del contorno puede ser considerado un "pase de la primavera". Por favor lea las reglas de contorno en el capítulo 7 en el manual de CNC para obtener más información.
