Paso 26: Parte perímetro claro adaptable 2D con tamaño real

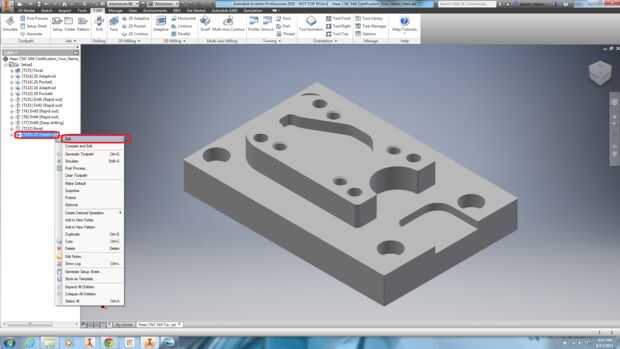

1. haga clic derecho en la última operación, 2D Adaptive3y haga clic en Editar. Esto nos permite editar una trayectoria de herramienta existente.
2. Haga clic en la ficha pasos.

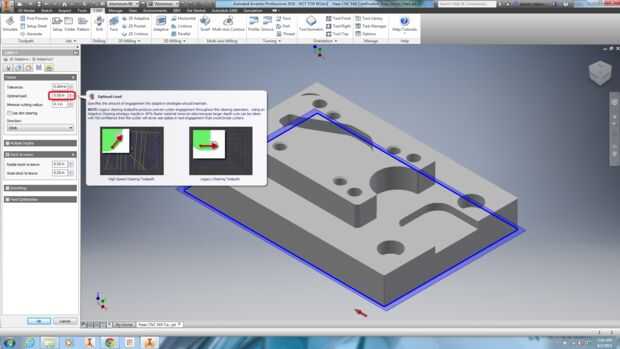

3. Verifique la carga óptima es menor que 0.05 en. Esto te garantiza adecuadamente la entrada y salvó a la fórmula de paso 8.
Nota: La carga óptima es la carga máxima (o fuerza) creado por la trayectoria de compensación adaptativa 2D. Este parámetro es la máxima fuerza que se encontrará con la herramienta. Sé un valor alrededor de 0.05 en parece bajo, pero para grandes 1 pulgada fresas nuestro molino de Haas VF2 no tiene suficiente potencia. Nos hemos roto un montón de molinos de extremo de 1 pulgada con valores mayores a 0,05 pulgadas y esas herramientas son caros ($400!).
Si la fórmula no se guardó correctamente, por favor revisar paso 8.
En el futuro, no verificamos carga óptima es correcto cada vez que use su compensación adaptable de las trayectorias de herramienta. Lo hicimos porque necesitábamos comprobar si la fórmula se ha guardado correctamente y trabajo.
4. Haga clic en la ficha de alturas.

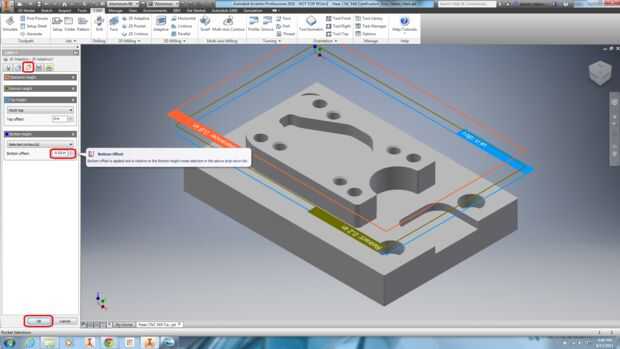

5. en la sección de inferior altura, cambiar fondo a -0,05 pulg.
Nota: Mecanizado un poco más profundo que el modelo inferior garantiza un acabado agradable al lado después de que la pieza se voltea y se mecaniza la parte inferior de.
6. Haga clic en OK para generar la trayectoria de herramienta.
7. en la ventana de gráficos, en cuenta que el corte extra pasa en cualquiera de los extremos de nuestra parte. Estas pasadas adicionales son la manera más segura a la acción irregular de la máquina. Recuerde, una vez que cortamos nuestro material común en la sierra debemos medir y actualizar Setup1 X, Y & Z dimensiones en consecuencia.
8. en el árbol de levas característica, haga clic en Setup1.
9. en la cinta, haga clic en simulación.
10. Haga clic en Play.
Nota: Sólo la herramienta debe ser visible y no soporte de la herramienta ya que nos quita de la vista en el paso anterior. Visualización de la simulación de esta manera puede ser útil.

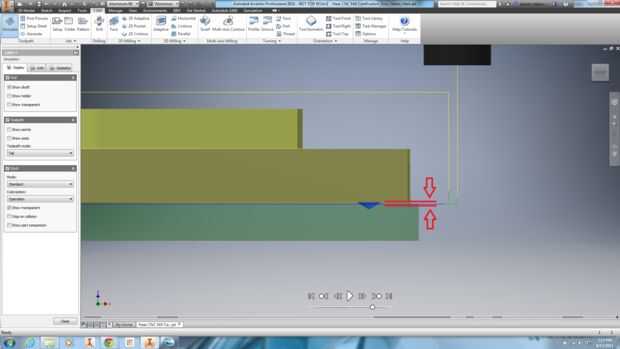

11. en la cinta, haga clic en la Herramienta frontal.
12. zoom el modelo. ¿Puede explicar por qué el desplazamiento del fondo fue cambiado a -0,05 en?
Nota: Esta parte requiere la parte de los bancos y mecanizado de la parte inferior. Mecanizado -0,05 en debajo de la parte inferior asegura un buen acabado en el contorno después de la parte del tirón.
13. en la cinta, haga clic en Herramienta de isométricos.
14. Haga clic en cerrar para cerrar la simulación.
Concepto de cheque: ¿Por qué máquina -0,05 en más profundo que el modelo inferior?
