: 49 Post proceso
Post procesadores convierten trayectorias de herramienta de software CAM en g-code. Cada máquina CNC tiene su propio postprocesador que está configurada para el correcto código de g.
Para obtener información acerca de los procesadores de Post de Autodesk, visite el foro en cam.autodesk.com.
Necesitamos tres archivos g-code, un archivo para cada configuración.
1. corte sus existencias. Medir el caldo.
2. entrada 2 & valores de tamaño real de la población en el programa de instalación 1.
3. en el árbol de levas característica, haga clic en Setup1.

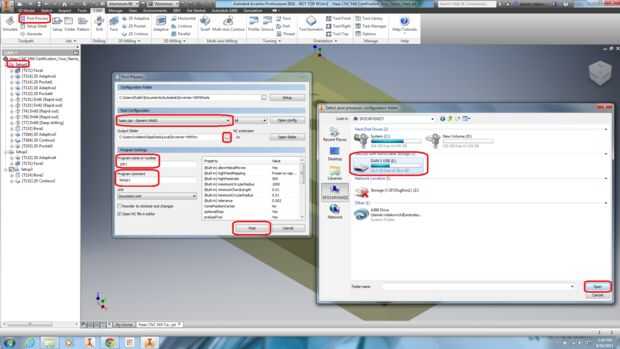

4. en la cinta, haga clic en Post proceso.
5. Inserte un USB flash drive en tu PC.
6. en el Post configuración desplegable, seleccione haas.cps - Haas genérico. Este es el post procesador para un estándar Haas CNC Mill. Si se trabaja a máquina en el Taller de Autodesk en el muelle 9, ir al muelle 9 CNC herramienta biblioteca Instructable (también adjunto al final de este paso), haga clic en el enlace en la parte inferior, haga clic en la carpeta "Postprocesador" y descargar el post procesador HAAS - MILLING_ADP9_23Jan16.cps. Guardar en una carpeta nueva llamada "Muelle 9 Post procesadores."
7. a continuación tenemos que vincular su USB a la salida del procesador de correos. En la sección carpeta de salida, haga clic en el botón con tres puntos. Esto mapa archivos post procesados al disco USB y largo como el USB se inserta en su ordenador. Usted encontrará que esto es muy práctico para transferir rápidamente G-code a la máquina.
8. Desplácese hasta la unidad USB y haga clic en abrir.
Nota: Una vez que asigna la carpeta de salida a tu unidad USB, debe tener su USB insertado antes de hacer clic en Post.
9. en el nombre del programa o el número de entrada 1001.
10. en el programa de entrada de comentario Setup1.

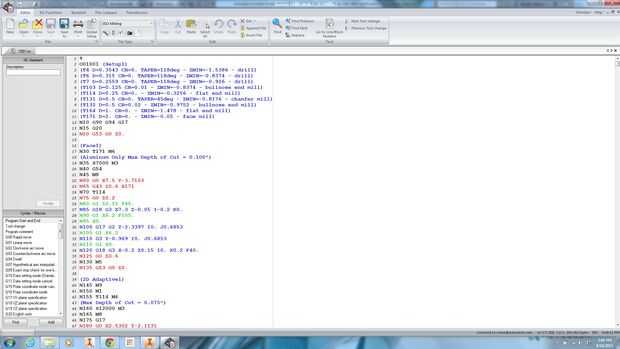

11. Haga clic en correo y guarda el archivo a tu USB. Esto crea un archivo legible por la máquina CNC.
12. Repita este procedimiento para cada configuración y nombre de los archivos de 1002 y 1003 respectivamente.
13. tu USB debe contener tres archivos, 1001 y 1002, 1003. Estos son los archivos de mecanizado para cada configuración.
