Paso 20: Taladre orificios internos
El siguiente conjunto de agujeros son 8 mm de diámetro y 20 mm de profundidad.
La profundidad a la relación es 20/8 = 2.5
1. en la cinta de opciones en la sección de orientación, haga clic en Herramienta de isométricos. Esto orienta la pieza en una vista isométrica, basada en su obra sistema de coordenadas (WCS).

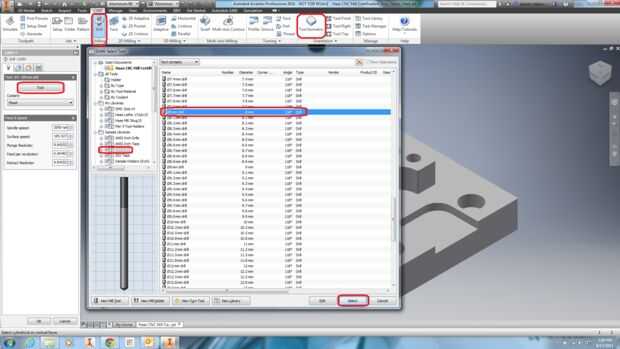

2. en la cinta, haga clic en taladro.
3. Haga clic en la herramienta.
4. en la sección de bibliotecas de muestra, haga clic en ISO taladros.
5. Haga clic en 8 milímetros del taladro.
6. Haga clic en seleccionar.
7. similar al paso anterior, haga clic en herramienta de nuevo.

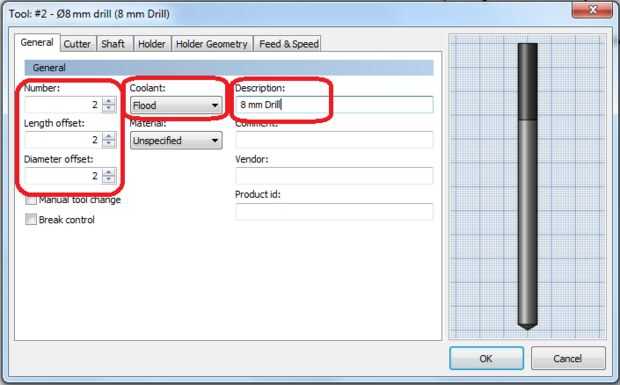

8. en los documentos abiertos de la sección, haga clic derecho en el taladro de 8 mm y seleccione Editar.
9. en la ficha General, cambiar el Número de herramienta 2.
10. Haga clic en el menú desplegable de refrigerante y cambiar a inundación.
11. en el campo Descripción tipo "8 mm taladro".

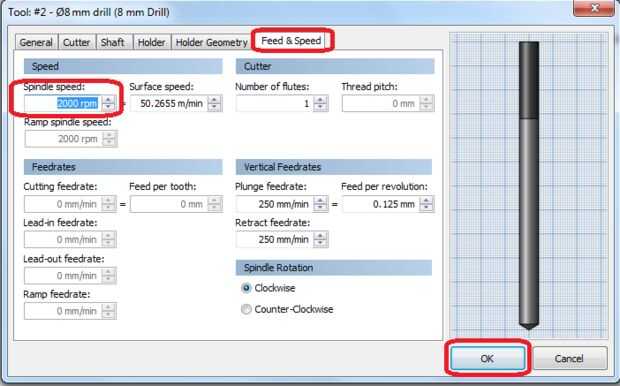

12. Haga clic en la ficha de alimentación y velocidad de cambio velocidad a 2000 RPM. .
Aquí vuelve el horario:
1/8" perforar a 4000 rpm
1/4" taladro 3000 rpm
3/8" taladro a 2000 rpm
1/2 taladro 1000 rpm
Permiten refrigerante de inundación
13. Haga clic en Aceptar. Haga clic en sí en la ventana emergente y OK en la segunda ventana emergente.
14. Haga clic en seleccionar para seleccionar el taladro de 8 mm con el nuevo número de la herramienta y velocidades y feeds.

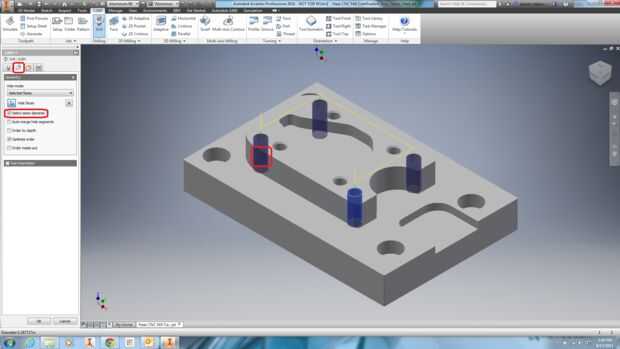

15. en la ventana de gráficos, haga clic en el cuerpo del agujero.
16. deberá seleccionarmismo diámetro.

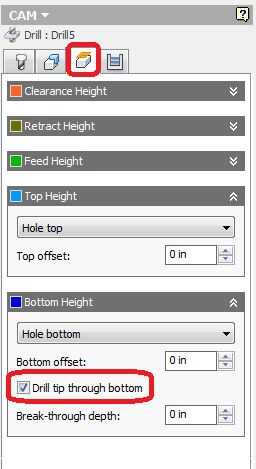

17. Haga clic en la ficha de alturas.
18. en la sección de altura inferior, ponga una marca en la punta del taladro a través de la parte inferior. Esto es un poco complicado: la parte era 3D modelado con una punta de taladro cónico en la parte inferior. Seleccionamos el agujero haciendo clic en el cuerpo del agujero y no la punta de taladro cónico. Si no habilita la extremidad del taladro a través de la parte inferior de la punta del taladro se detendría en la parte inferior del cuerpo hueco y no la punta de la cónica. Investigar por sí mismo cambiando el modelo a modelo de alambres y marcando/desmarcando punta de taladro a través de la parte inferior.

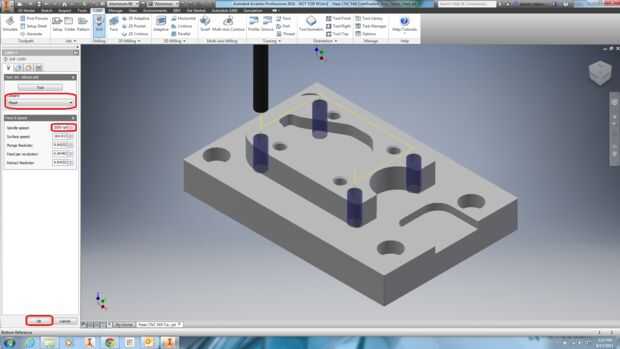

19. Haga clic en OK para generar la trayectoria de herramienta.
20. en el árbol de levas característica, haga clic en Setup1.
21. en la cinta, haga clic en simulación.
22. Haga clic en Play.
23. en la ventana de la simulación, haga clic en la pestaña de estadísticas y mira los datos útiles de mecanizado.
24. Haga clic en cerrar para cerrar la simulación.
