Paso 11: Asamblea de accionamiento de fricción

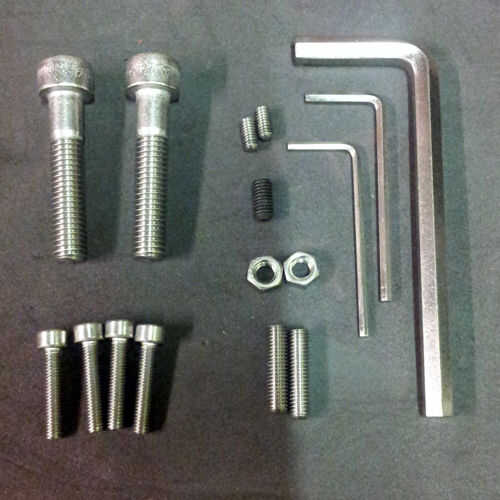

Materiales y herramientas utilizadas:
- Motor sin cepillo KV200 C6374/08
- Asamblea de sub montaje motor
- Soporte de chasis del nilón 66
- Primavera
- Bush de tensión de resorte
- llave de 8mm
- M4 x 20 largo tornillos de cabeza hueca (x4)
- M5 x 20 largo Socket set tornillos (x2)
- M5 tuerca completo (x2)
- M8 x 40 tornillos de cabeza hueca (x2)
- M4 x 8 Socket set tornillos (x2)
- Lubricante de Teflon bicicleta en seco
- Hexagonal de llaves /Allen 2 mm, 2.5mm, 3 mm y 6 mm (extremo de bola larga serie preferabley)
Asamblea

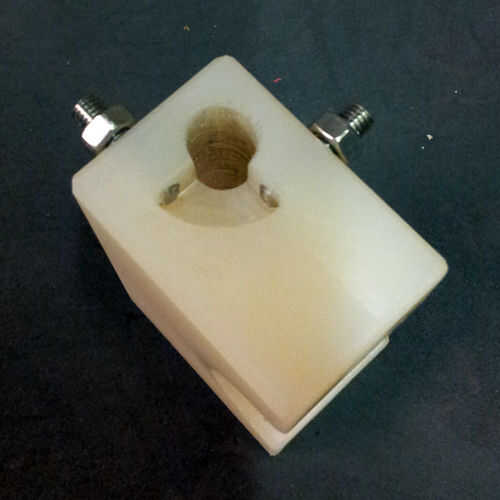

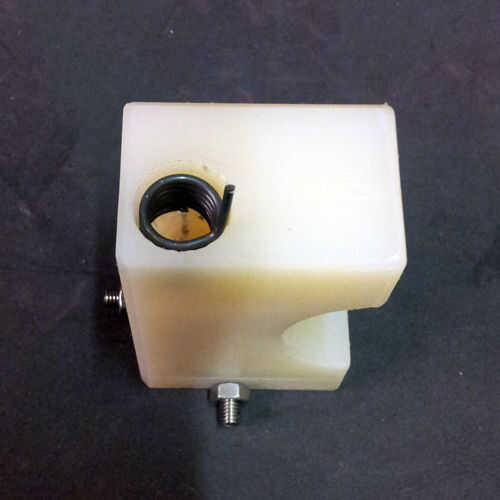

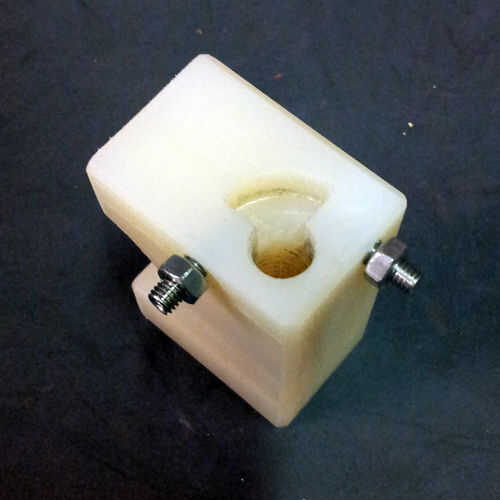

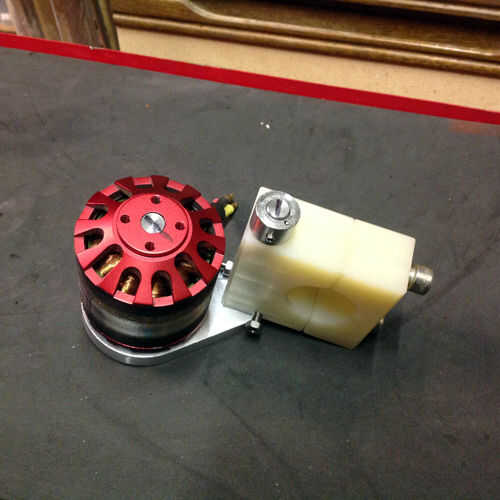

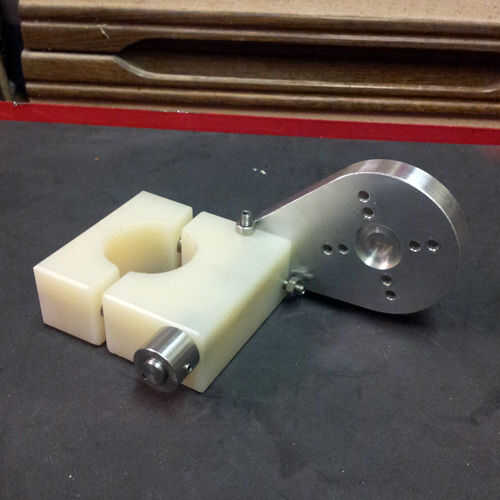

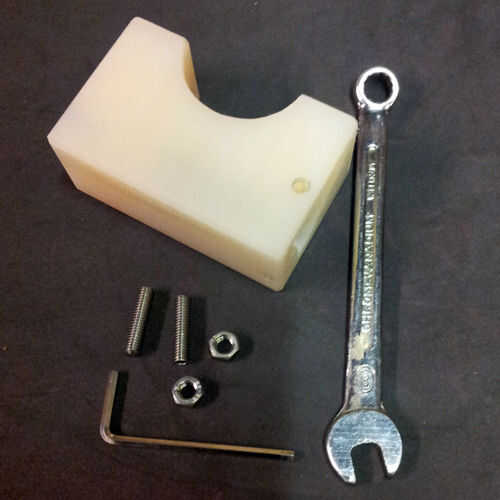

Empezando con el tornillo de soporte de nylon 66 en el m5 de 2 x 20 grub tornillos para que el extremo interior está nivelado con el borde de la cavidad segmentado, atornillar el completo tuercas M5. Inserte primero la pata corta del resorte en el otro extremo de la abrazadera de nylon 66 (ver fotos).

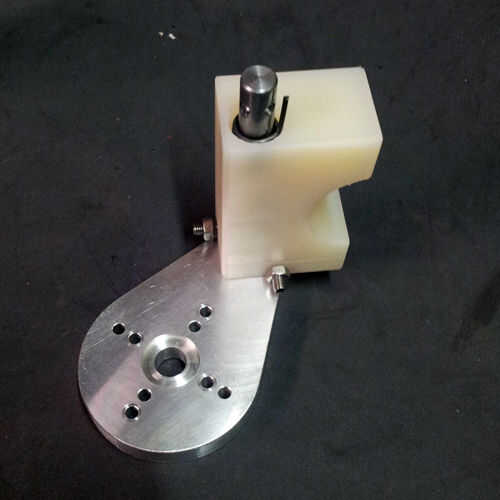

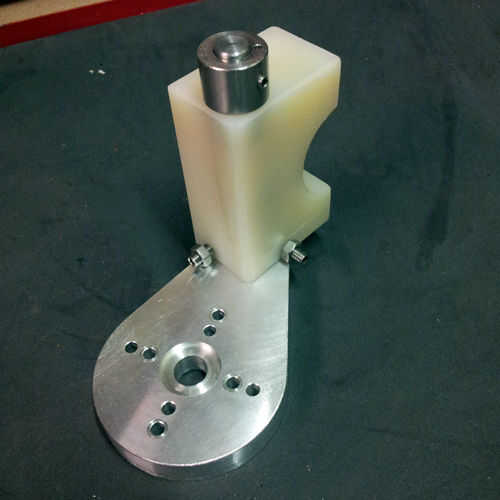

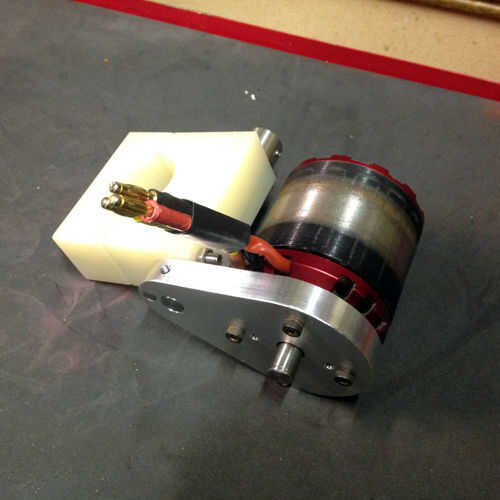

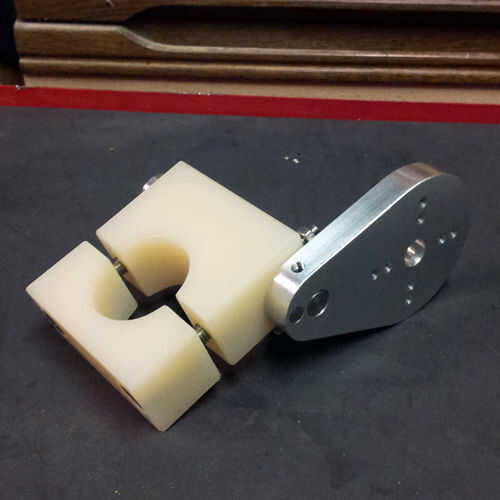

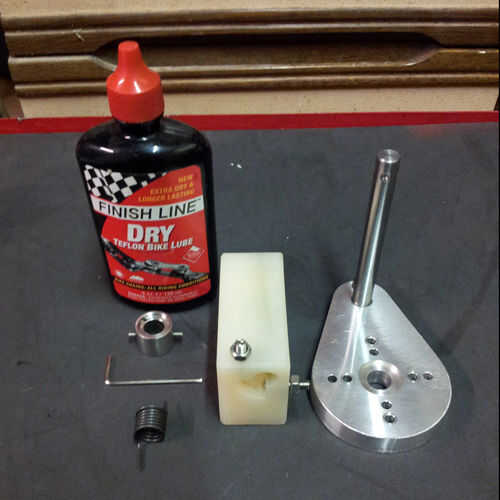

Levante el soporte de nylon 66 anterior el motor de aluminio de montaje para que la primavera la pierna sobresale por encima del eje de pivote, esto le permitirá usted alinear la pierna con el orificio de 2mm de los bush, la tensión del resorte instalado contador llevaba ligeramente lado primero, como ahora que todo el camino a casa Deslice (ver fotos).
EDITADO
Dependiendo de qué dirección usted forma el resorte, la tensión aplicada puede ser en sentido horario o en sentido antihorario. (Ver sección de primavera).
El resorte debe establecerse con el fin de levantar el motor hacia la rueda, pero sólo la tensión suficiente que permita que el motor baje de la rueda cuando la unidad se desactiva.
Para ajustar la tensión; Gire el casquillo de la tensión de resorte 1/4 a 1/2 vuelta en sentido horario / antihorario hasta encontrar un agujero correspondiente en el eje de pivote, utilizar la llave de maleficio/Allen de 2mm para ayudar y finalmente apriete los tornillos M4

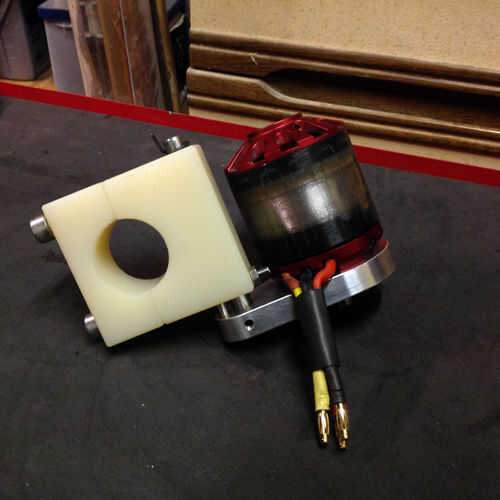

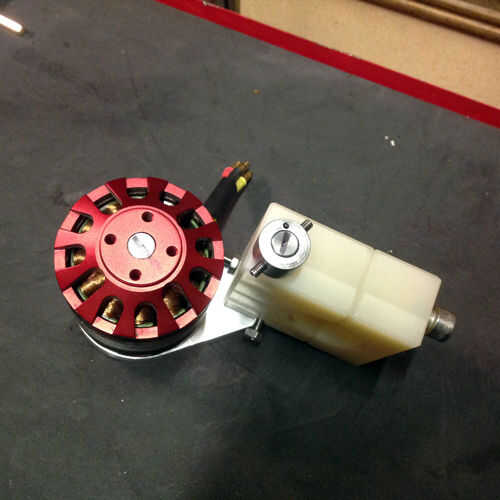

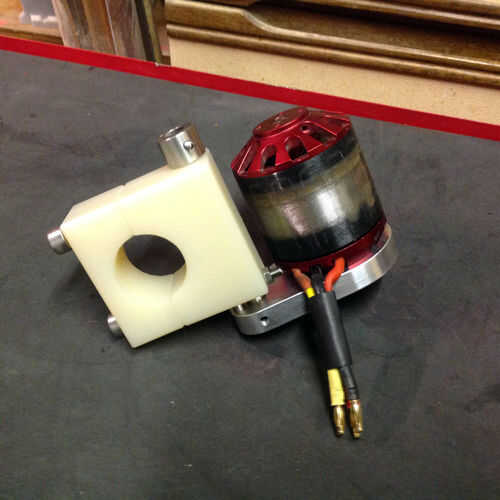

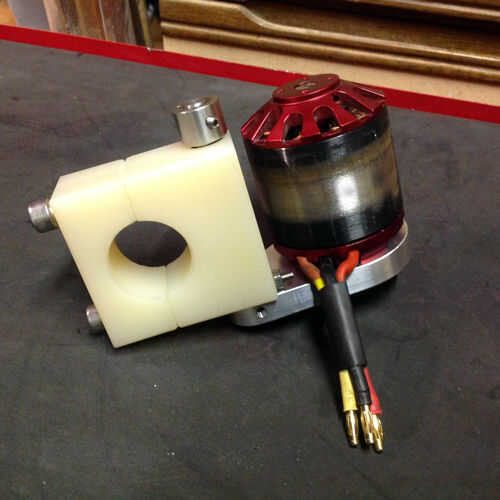

Usando el M4 x 20 Socket tornillos de cabeza hueca y el exteriores 4 agujeros de montaje del motor para asegurar el Motor sin cepillo C6374/08 KV200, tomando nota de que los cables son located(see photo)

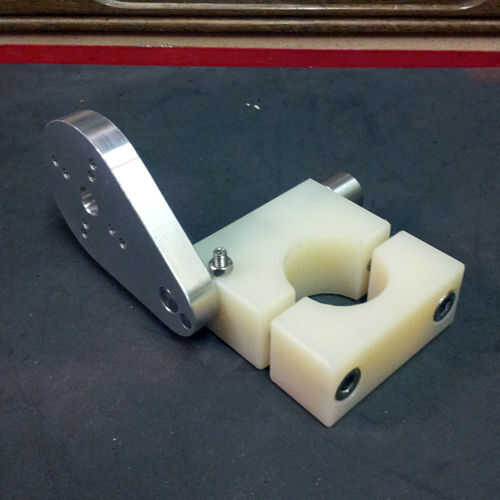

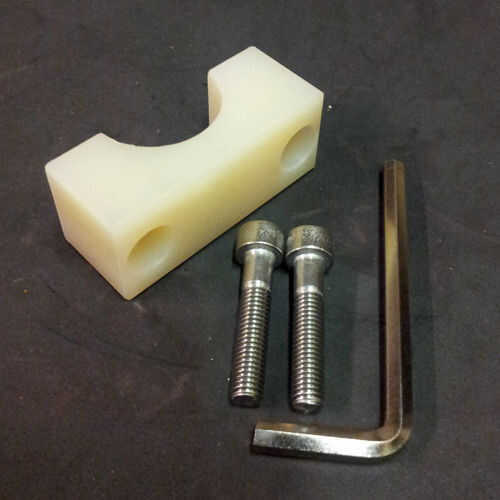

Aunque no es necesario en esta etapa usted puede colocar la otra mitad de la abrazadera de nylon 66 con las M8 tornillos de cabeza hueca.
NOTA
No sobre tensión el resorte ya que esto podría dejar las piernas consiguiendo dobladas y pierden su ubicación en el agujero de 2mm.
