Paso 3: Eje de pivote
Materiales y herramientas utilizadas:
- Pivote eje = acero plata o acero inoxidable (diámetro 10mm x 100 mm de largo - stock tamaños)
- Frente a la herramienta
- Tronzado de herramienta
- Archivo de la mano
- Lija papel
- Taladro de centro BS2
- taladro de 4mm
- broca de 5 mm.
- Gafas de seguridad / calzado de seguridad
SEGURIDAD
Gafas de seguridad y calzado de seguridad deben llevarse en un taller y cuando se utiliza maquinaria.
Usando un torno Harrison del centro (o cualquier torno manual):
Trabajando para el DWG y PDF archivos de dibujo:-

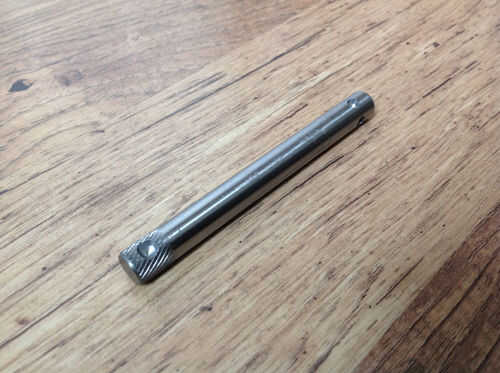

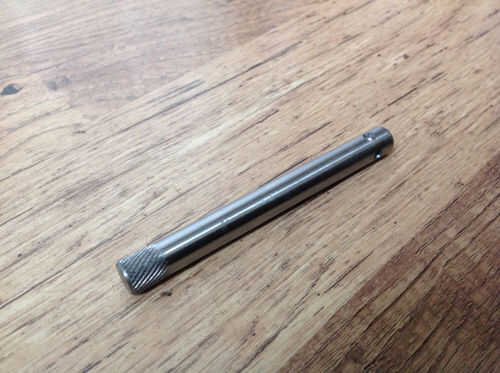

Eje pivote de cara a 98mm de largo y nudo uno final 12mm de largo.

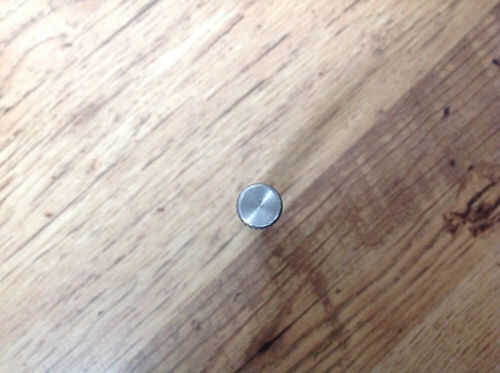

Biselar los extremos usando partición herramienta o una lima de mano.
Utilizando una fresadora Bridgeport (o cualquier fresadora manual):
Utilice la plantilla de eje de pivote (ver. Archivo DWG y foto)

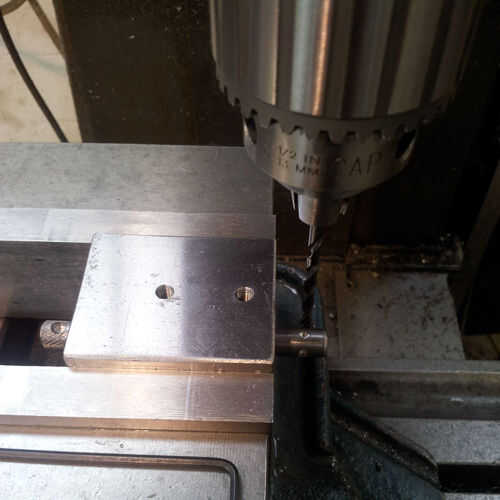

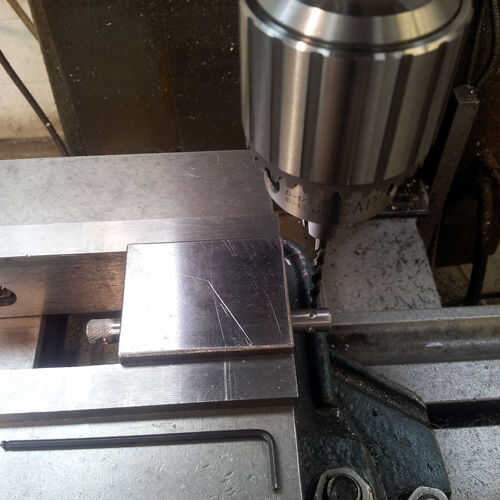

Alinee el extremo del pivote eje posicionador con final de máquina vice,(see photo) de esta manera que los 4 orificios son la misma distancia al girar la plantilla.

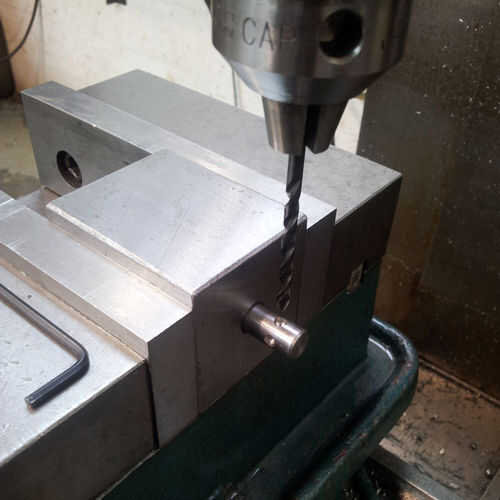

Perforar un agujero de 5mm 1,5 mm de profundidad en el extremo estriado y un agujero de 4mm 1,5 mm de profundidad en el extremo opuesto,

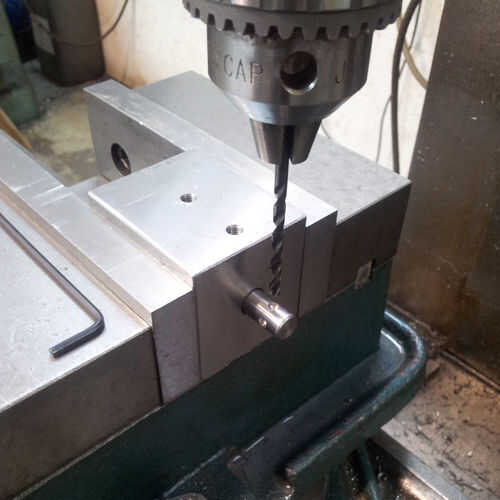

la plantilla de eje de pivote en el taladro de intervalos de 90 grados de rotación otras tres de 4 mm los orificios de 1,5 mm profundo. (ver. Archivo DWG y fotos)
Es recomendable en esta etapa (antes de presionar a la bancada de aluminio) a emery el eje pivote hasta aproximadamente 9,98 mm para que se deslicen libremente en el soporte de chasis de nylon 66.
Nota Posiciones de los orificios pueden necesitar ajuste si desvían de dimensiones DWG de Nylon 66 marco bracket(70mm) y motor mount(12.1mm) de aluminio
