Paso 1: Materiales, herramientas, maquinaria y piezas

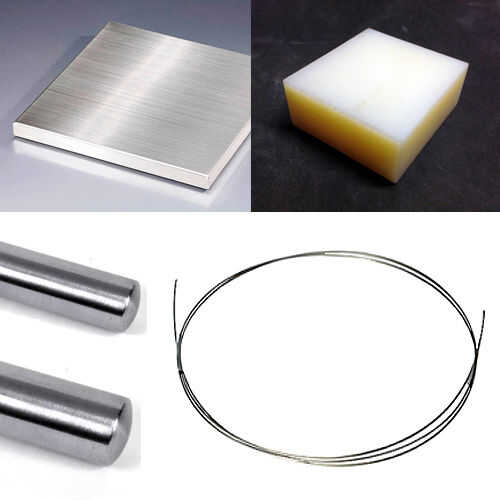

MATERIALES
Metales y plásticos:
- Montaje del motor = aluminio (75 x 100 x 12,7 mm - tamaños comunes)
- Soporte = Nylon 66 (30 x 70 x 75 mm - acabados tamaños)
- Bush de la tensión del resorte = acero inoxidable (diámetro de 19mm x 14 mm de largo - acabados tamaños)
- Resorte de alambre / piano wire = (1.5 mm de diámetro x 400 mm de largo)
- Pivote eje = acero plata o acero inoxidable (diámetro 10mm x 100 mm de largo - stock tamaños)
Desgaste de la seguridad:

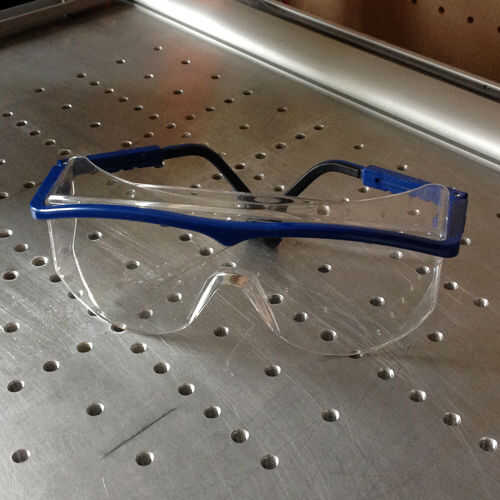

- Gafas de seguridad
- Calzado de seguridad
HERRAMIENTAS MECÁNICAS

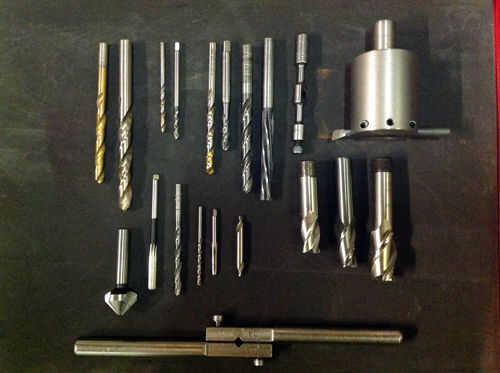

Herramientas de corte:
- Centro de BS2 (todo perforado de piezas)
- 3,3 mm taladro (bush de tensión del resorte)
- M4 x 0,7 tap (bush de tensión del resorte)
- taladro de 10mm (bush de tensión del resorte)
- taladro de 2mm (arbusto de tensión de resorte y soporte de nylon)
- taladro de 4mm (eje de pivote)
- taladro de 5mm (eje de pivote)
- broca de 4,2 mm (soporte motor de aluminio de montaje y los nylon)
- M5 x 0,8 tap (soporte motor de aluminio de montaje y los nylon)
- broca de 9,5 mm (soporte motor de aluminio de montaje y los nylon)
- Escariador de 10mm (soporte motor de aluminio de montaje y los nylon)
- broca de 5,5 mm (montaje de motor de aluminio)
- Escariador de 6mm (montaje de motor de aluminio)
- broca de 11mm (montaje de motor de aluminio)
- 20mm extremo molino / ranura del taladro (montaje de motor de aluminio)
- 10mm extremo molino / ranura del taladro (montaje de motor de aluminio)
- taladro de 6,8 mm (soporte de nylon)
- M8 x 1.25 tap (soporte de nylon)
- taladro de 8,1 mm (soporte de nylon)
- 15mm extremo molino / ranura del taladro (soporte de nylon)
- broca de 30mm (orificio de soporte de nylon para el tamaño del tubo puede variar)
- Cabeza de aburrido / aburrida barra (soporte de nylon)
- Cortador de la mosca (montaje de motor de aluminio)
- Llave de grifo (bancada de aluminio, nylon soporte y resorte tensión bush)

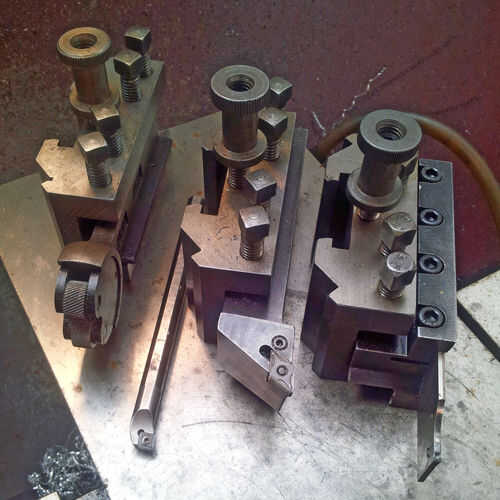

- Frente a la herramienta (bush de tensión del resorte)
- Tronzado de herramienta (bush de tensión del resorte)
- Boring bar (bush de tensión del resorte)
Herramientas de mano:
- Mazo (soporte motor de aluminio de montaje y los nylon)
- Archivo de mano (todas las partes)
- Pin punch (montaje de motor de aluminio)
- Pinzas de uñas/carpinteros (primavera)
- Sierra (soporte de nylon)
- Mandril de muelle (resorte)
- Cuadrado plano final de la barra (primavera)

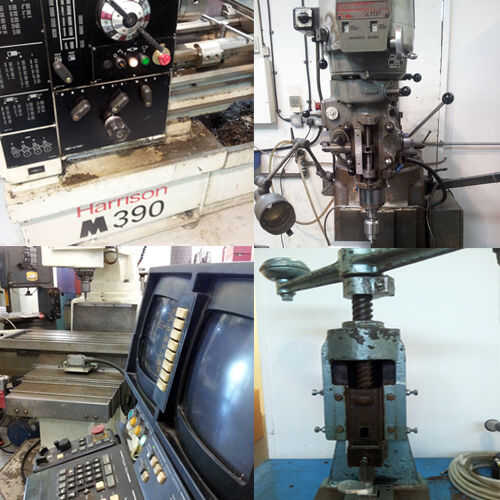

Maquinaria:
- Máquina de fresado de CNC HURCO Hawk (o cualquier máquina de fresado CNC)
(Perfiles de montaje del motor de aluminio) - Fresadora Bridgeport (o cualquier manual de fresadora)
(Todos los demás fresado y operaciones para el motor de aluminio de perforación Monte, soporte de Nylon y bush de la tensión del resorte) - Torno Harrison del centro (o cualquier torno manual)
(Gire el eje de pivote, resorte tensión bush y resorte) - Prensa de volar
(Presiona en el eje de pivote en el montaje de motor de aluminio) - Horno
(Tratamiento térmico)

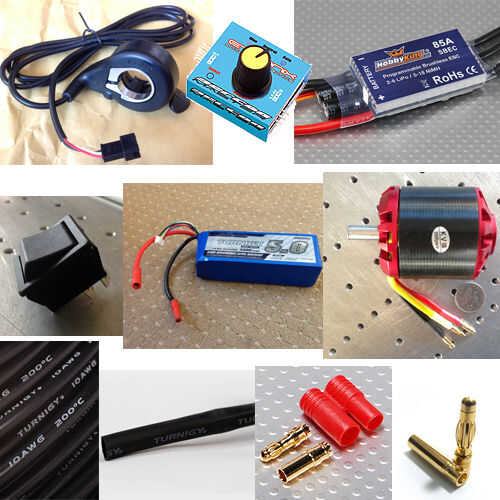

PARTES ELÉCTRICAS

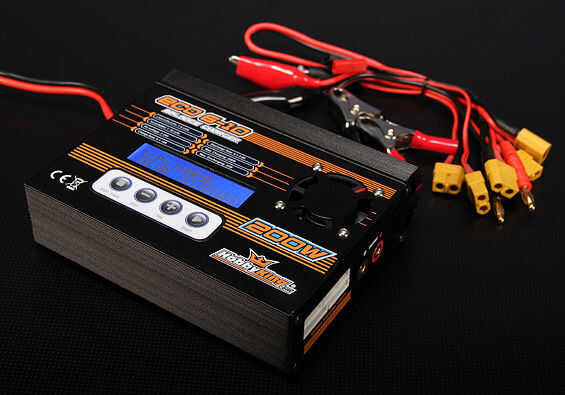

Motor, baterías, controlador de velocidad, cargador etc:
- Controlador electrónico de velocidad = regulador de velocidad sin cepillo de la serie azul de HobbyKing 85A 5A SBEC www.HobbyKing.com
- Interruptor = interruptor de eje de balancín más tiendas o ebay
- Pilas = Turnigy 5000mAh 5S 20 C Lipo Pack (4 de pero actualmente sólo utiliza 2 para la distancia viaja un total de 12 millas) www.HobbyKing.com
Actualmente estoy probando de 2 nuevas baterías de lipo 6S de 4500mAh Nano-tech 35 ~ 70C www.HobbyKing.com

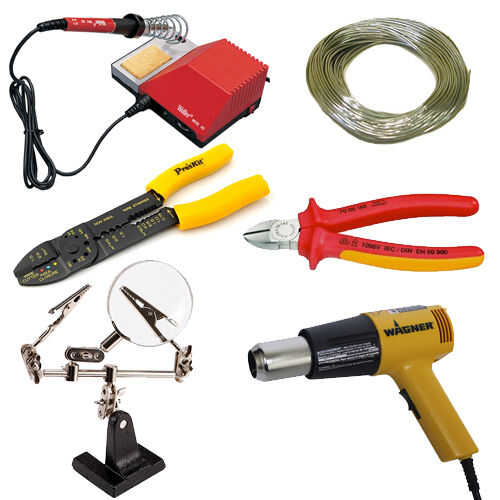

HERRAMIENTAS DE CABLEADO
Cableado:
- Estación de soldadura Weller WHS40
- Alambre de soldadura 60/40 1 mm
- Peladores de alambre
- Cinta aislante
- Cortadores de alambre
- Posicionador de soldadura
- Pistola de calor
- Multímetro

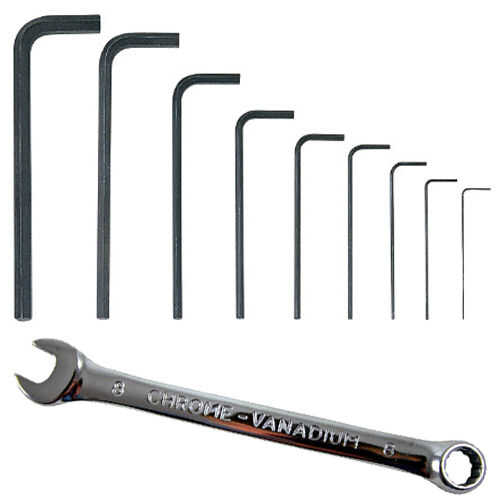

Los tornillos de montaje y herramientas
Llave hexagonal / llave de maleficio = métrico: (extremo de bola larga serie preferabley)
- 2mm (para m4 grub tornillo resorte tensión bush)
- 2,5 mm (para m5 grub pivote eje del tornillo de bloqueo, ajuste de motor swing)
- 3mm (para m4 socket cabeza tornillo aluminio bancada)
- 6mm (para el soporte de Nylon de tornillo de cabeza m8 toma a marco)
Llave inglesa:
- llave de 8mm abierto terminada (tuerca m5, ajuste de motor swing)
Tornillos:
- M8 x 40 tornillos de cabeza hueca (x2)
- M4 x 20 tornillos de cabeza hueca (x4)
- M5 x 20 Socket set tornillos (x2)
- M5 x 10 Socket set prisionero (x1)
- M4 x 8 Socket set tornillos (x2)
- M5 tuerca completo (x2)
- Espiga de 6 mm x 20 (x1)
