Paso 10: Regulador de velocidad, servo tester modificación, válvula reguladora del pulgar
Materiales y herramientas utilizadas:
- HobbyKing 85A serie azul velocidad Brushless regulador 5A SBEC

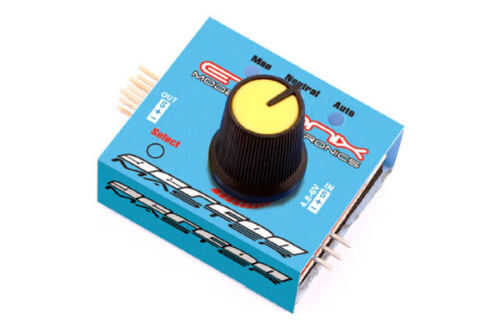

- Etronix 3 modo Servo y probador de la ESC
- Válvula reguladora torcedura del pulgar
- Estación de soldadura Weller WHS40
- Alambre de soldadura 60/40 1 mm
- Posicionador de soldadura
- conectores de bala de 4mm (x5 femenino)
- Encogimiento del calor negro (5 x 60 mm)
- Encogimiento del calor rojo (5 x 90 mm)
- Peladores de alambre
- Cortadores de alambre
- Pistola de calor
- Cinta aislante
Lateral de la batería de regulador de velocidad
Utilizando la plantilla de soldar, soldadura de conectores de bala hembra 4mm 2 para el lado de la batería (cable rojo, cable negro) de regulador de velocidad.
Cortar 1 pieza negro 5 x 30 mm del encogimiento del calor y 1 pieza rojo termocontraíble por uso calor de 5 mm x 30 mm, pistola para reducir 1 pieza cada cable.
Lado del regulador de velocidad motor
Utilizando la plantilla de soldar, soldadura 3 conectores de bala hembra 4mm para el lado del motor (3 cables negros) del regulador de velocidad.
Cortar 1 pieza negro encogimiento del calor de 5 mm x 30 mm y 5 mm x 30 mm del encogimiento del calor de rojo de pieza 2.
NOTA
Puede estar seguro de rotación del motor en este punto antes de la reducción de los 3 cables negros para que coincida con los colores del motor.
Cuando uso satisfecho calor pistola para reducir el tamaño de una pieza a cada cable.
Encogimiento del calor de 10mm de uso para proteger cualquier conectores de bala expuesta para eliminar salida cortocircuito al conectar y desconectar.
Modificación de probador de servos
Cuando se utiliza un motor y un regulador de la velocidad que necesitamos alguna forma de regular la cantidad de gas utilizado, que en la mayoría de los casos viene por medio de un transmisor y receptor según lo utilizado con los modelos controlados de radio.
No estamos planeando para el control de la unidad de impulsión de la fricción forma inalámbrica así que vamos a usar un servo conectado a una válvula reguladora del pulgar.

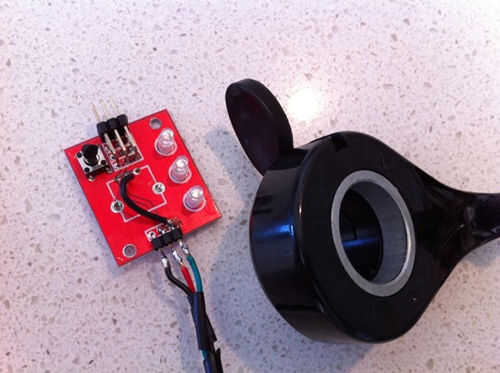

Quite el tornillo del potenciómetro, se separa en la Junta de la cubierta externa débil del probador servo y proceder a
quitar, desoldar el potenciómetro y soldar un cable de salto en las 2 terminales del probador servo. (ver foto)

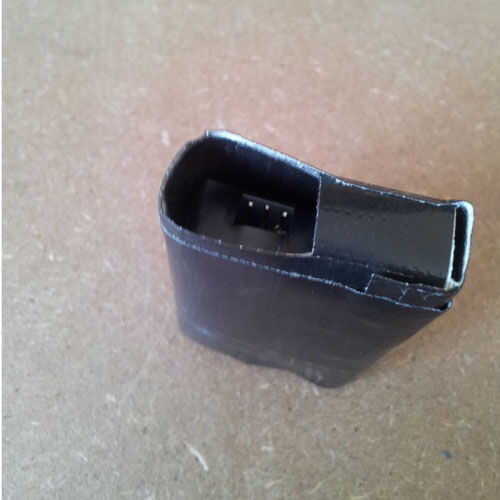

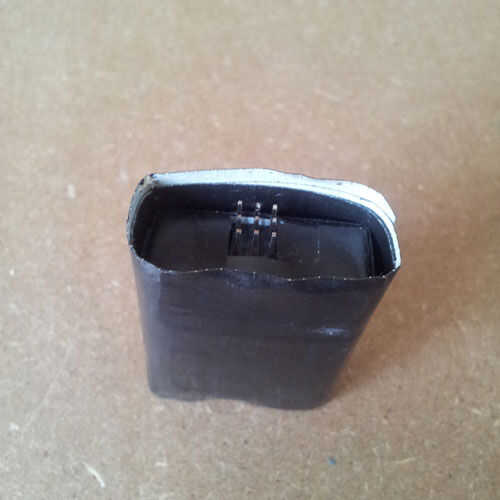

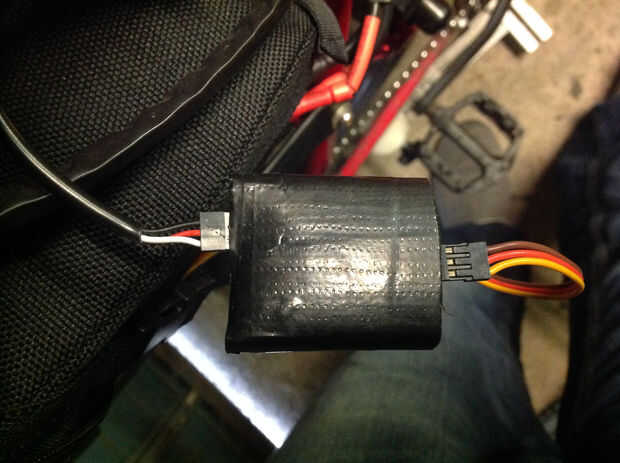

Vuelva a colocar la cubierta externa, en este momento envuelve con cinta aislante dejando sólo acceso a los dos conjuntos de conectores de 3 pines, uno para el acelerador y el otro para el controlador de velocidad fijar. (ver fotos)

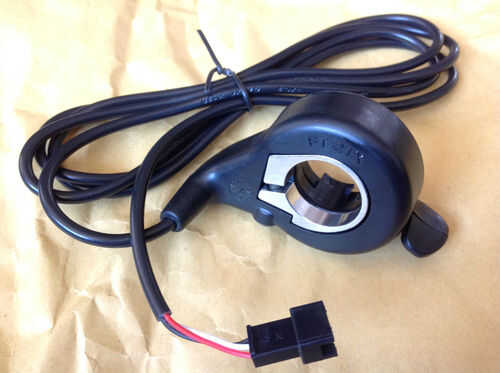

Válvula reguladora del pulgar
Tomar nota del orden de los cables y el tipo del conector.
Usted necesita para asegurarse de que son en este orden negro, rojo, colour(see photo) que sean azules como se muestra en la imagen o blanco u otro.

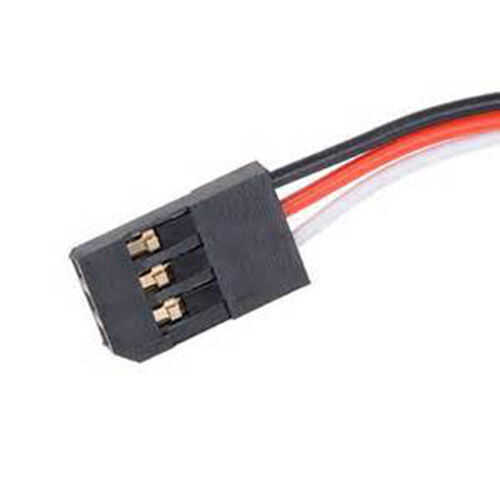

La soldadura como se muestra para una conexión permanente, u obtener una hembra 3 pines JR plug(see photo) de la soldadura y tienen la capacidad de desconectar y volver a conectar como se desee.
IMPORTANTE

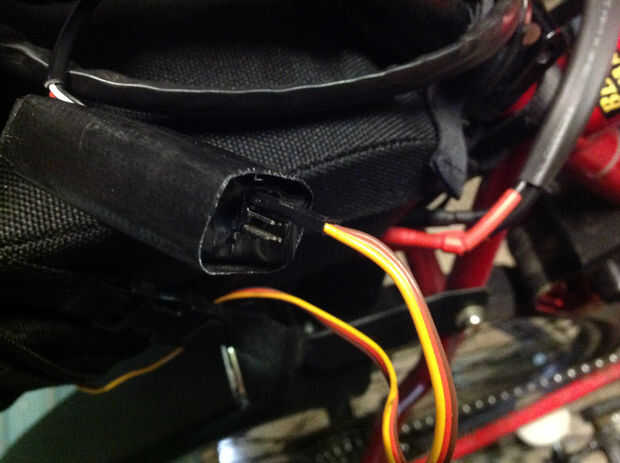

Si usted decide montar un 3 pines conector JR al cable del acelerador, entonces debe asegurarse de que esta conexión al probador servo modificado es asegurado con cinta aislante o similar para que no accidentalmente conexión flojo.
Esto podría resultar con el motor ser activado continuamente, por lo tanto, la razón de un interruptor de alimentación/matar.
