Paso 6: El resorte de tensión Bush
Materiales y herramientas utilizadas:
- Acero inoxidable (diámetro de 19mm x 14 mm de largo - acabados tamaños)
- Llave de grifo
- Centro de BS2 (todo perforado de piezas)
- taladro de 3,3 mm
- M4 x 0,7 tap
- taladro 10mm
- taladro de 2mm
- Frente a la herramienta
- Tronzado de herramienta
- Barra aburrida
- Toma M4X8 configurar grub screws(x2)
- llave hexagonal/Allen de 2mm
- Gafas de seguridad / calzado de seguridad
SEGURIDAD
Gafas de seguridad y calzado de seguridad deben llevarse en un taller y cuando se utiliza maquinaria.
Torno Harrison del centro (o cualquier torno manual):
Trabajando para el archivo de dibujo PDF modificado
Boca arriba parte con frente a la herramienta luego con un taladro de centro, taladro 10mm.
EDITADO
La primavera ha sido modificado (ver modificado primavera detalles) y no tendrá que usar la barra aburrida a 16mm de diámetro x hendidura profunda 1,6 mm.
Parte de to14mm largo.
Bridgeport fresadora máquina (o cualquier fresadora manual):

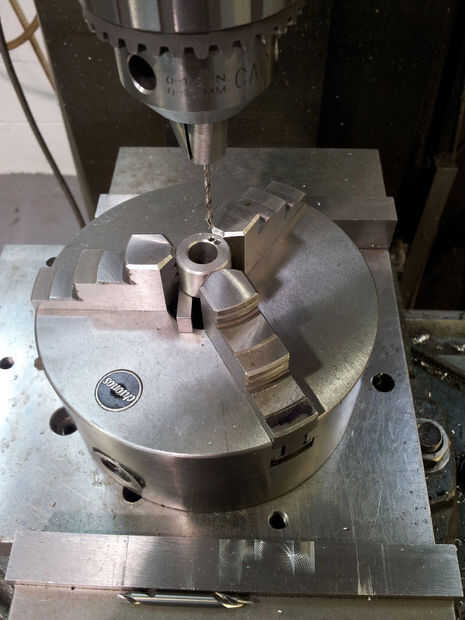

Configuración de trabajo en vicio, agarre a largo 14mm taladro de centro y taladre un agujero de 3,3 mm por.

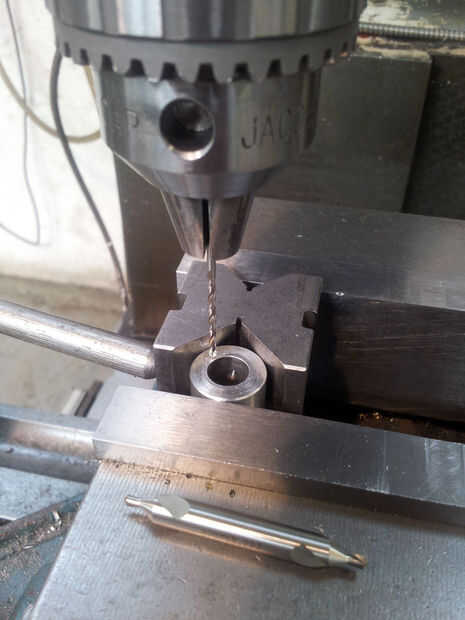

Trabajo de configuración vice con veeblock y centro de taladro y perforar un agujero de 2mm a través. (ver foto)
Editado

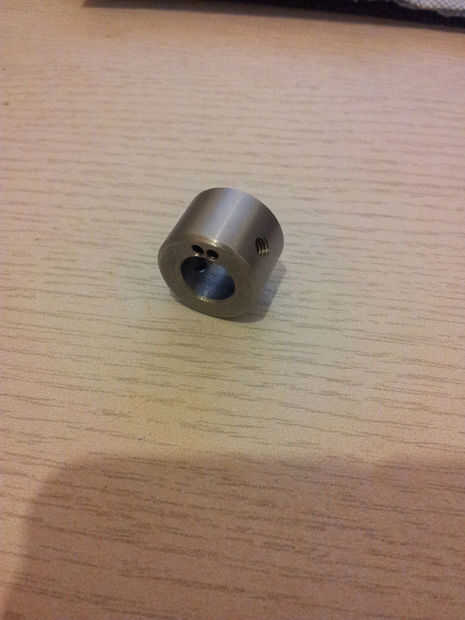

Añadido otro agujero de 2mm en 22,5 grados a orificio existente para permitir que más puesta a punto del resorte (ver foto, PDF)
Utiliza un banco:
Toque en los orificios para tornillos M4 grub.
Holgadamente caben tanto los tornillos M4.
Quitar las rebabas si es necesario
