Friction drive build for bikes (12 / 14 paso)

Paso 12: Impulsión de la fricción de montaje para bicicleta

Materiales y herramientas utilizadas:

  • Asamblea de accionamiento de fricción
  • Borde recto (regla de acero o de longitud de madera)
  • llave de 8mm
  • Hexagonal/Allen Llave 2, 5 mm y 6mm
  • Cinta

Montaje la unidad de

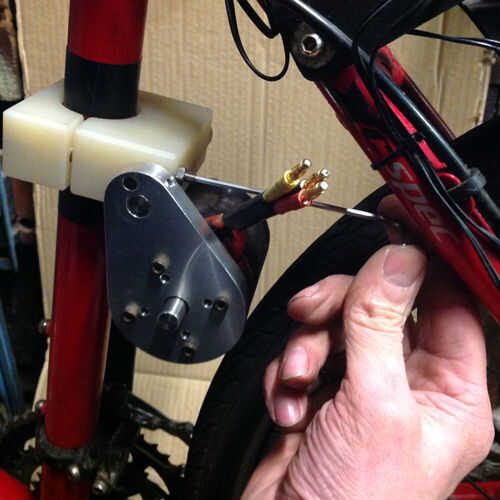

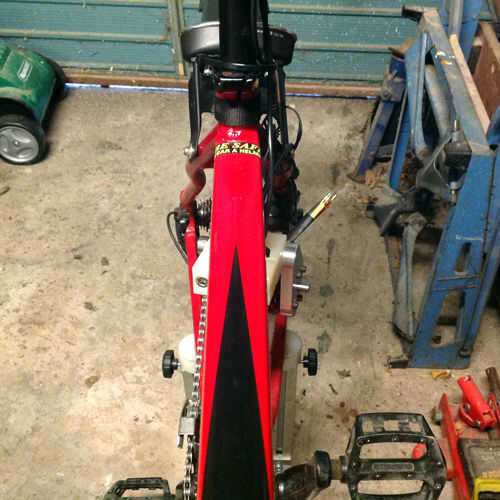

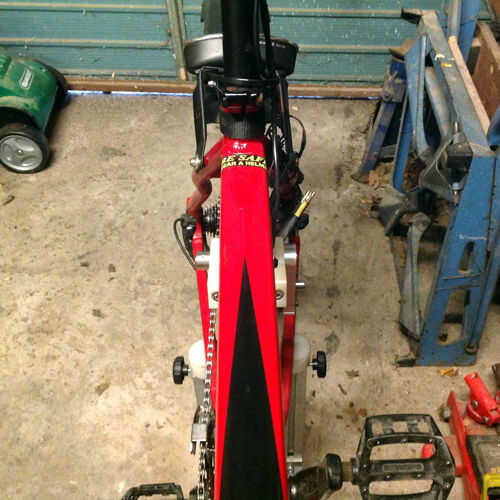

Ofrecer la unidad de impulsión de la fricción al poste bastidor para que el motor es de unos 10mm de los neumáticos en su nivel más bajo retractó posición y apriete ligeramente la cabeza de zócalo M8 tornillos, por lo que se puede alinear en paralelo el borde del disco con de la barra cruzada (ver fotos).
Apriete el M8 tornillos uniformemente un poco más cerca de 1/2 vuelta hasta que no gire el conjunto sobre el marco.

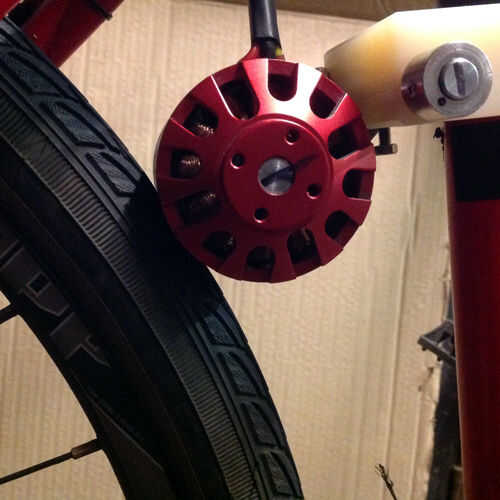

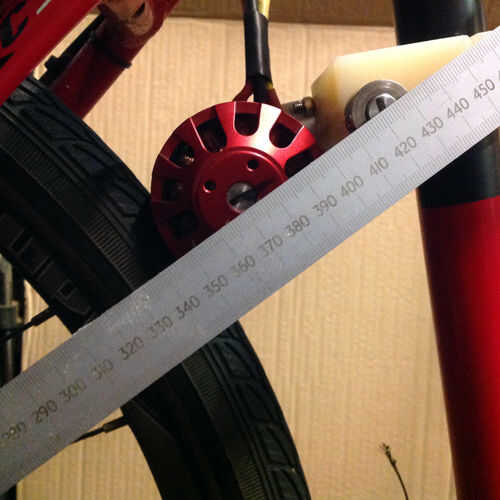

Ampliamos el motor hacia el exterior y con un poco de fuerza debería poder cuña contra el neumático. Un borde recto (regla de acero) desde el centro del eje trasero al centro del eje del pivote, véase reside el centro del motor (foto seee).

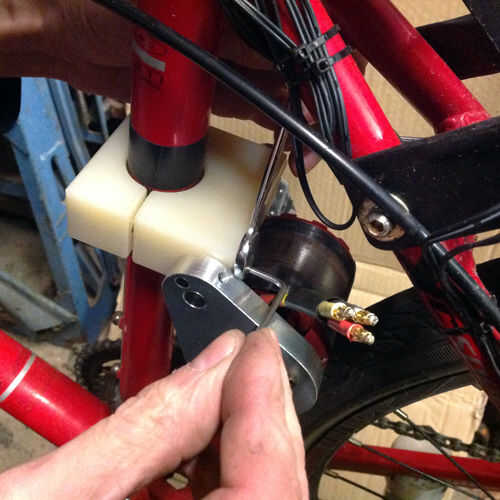

Probablemente miente sobre el borde recto, por lo que necesitará usar la llave de maleficio/Allen de 2.5mm y apriete el tornillo de ajuste inferior de manera que el centro del motor está directamente en o ligeramente por debajo del borde recto.
He encontrado que esté correctamente ajustado el motor sería sólo de estancia dedicada contra el neumático, con la mínima fuerza para soltarlo.
Cuando feliz con el ajuste de bloqueo hasta el ajuste grub tornillo con la tuerca con una llave de 8mm. Puede que sea más fácil apretar esa tuerca del otro lado del ciclo y el motor contratado el neumático, es un poco complicado conseguir la llave. (Tal vez se tenga a una cortada en el montaje de motor de aluminio en la próxima versión del molino).

Es para definir la distancia del motor del neumático cuando está desactivado en su posición más baja.

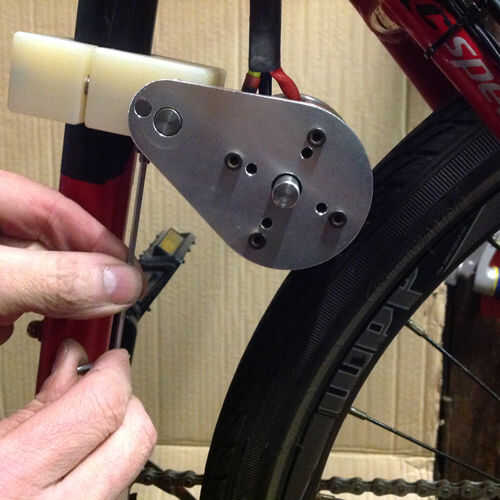

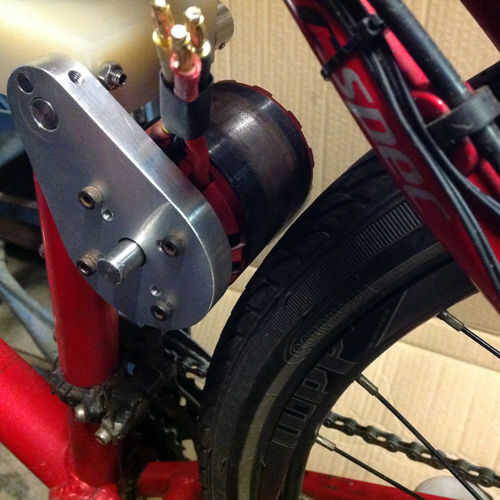

Usando el alto grub tornillo de ajuste apriete hasta que el motor se alza hacia el neumático y deja unos 5 mm de espacio, apriete la tuerca de bloqueo cuando feliz (ver fotos).

NOTA
Después de montar el disco de fricción en la posición puede envolver alguna cinta alrededor del marco del ciclo sobre y debajo del soporte de chasis 66 nylon como guía para volver al ciclo si se quita.
