Paso 9: Interruptor de alimentación/eliminar plomo, plomo Motor
Materiales y herramientas utilizadas:
- Estación de soldadura Weller WHS40
- Alambre de soldadura 60/40 1 mm
- Posicionador de soldadura
- 10 awg de alambre de silicona (negro de 2 metros)
- conectores de bala de 4mm (macho x4, hembra x4)
- espada de 6,35 crimp terminal female(x2)
- Negro del encogimiento del calor (5 mm x 30 mm, 15 mm x 600 mm)
- Rojo del encogimiento del calor (5 mm x 200 mm, 15 mm x 40 mm)
- Interruptor de eje de balancín
- Peladores de alambre
- Cortadores de alambre
- Pistola de calor
- Cinta aislante
- Multímetro
IMPORTANTE
Te aconsejo fuertemente que caber alguna forma de un interruptor de alimentación/Kill, que desconectará la batería del circuito.
El interruptor de alimentación/matar debe situarse en una posición fácilmente accesible/accesible.
(Si la conexión del acelerador al probador servo iba a ser desconectado, el motor podría estar activo continuamente)

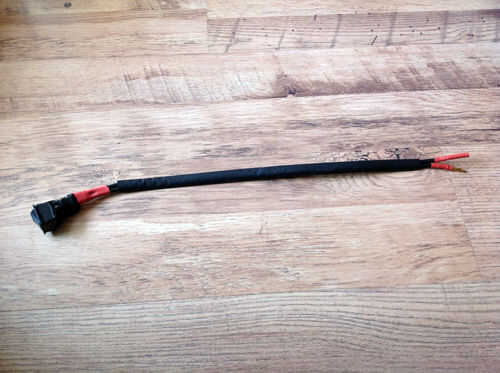

Cable de poder/KillSwitch
Corte 2 pedazos de alambre de silicona 10awg 500mm de largo y pelado los extremos de ambos cables de 4mm de largo.

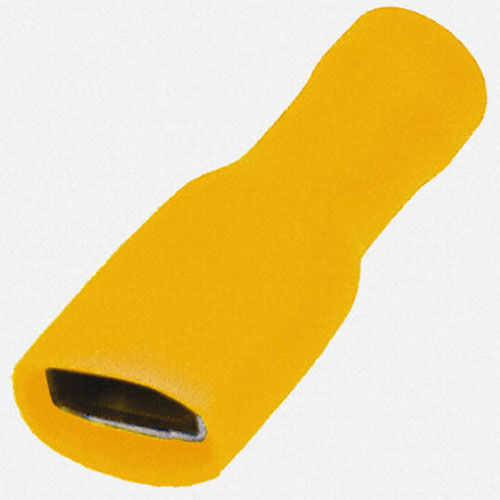

Un terminal a un extremo de cada cable hembra 6,35 de la horquilla de la encrespadura.
Utilice la plantilla de soldar soldar un conector de bala 4 mm macho a un cable y un conector hembra de la bala de 4 mm para el otro cable.
Comprobar continuidad y integrety del empalme con el multímetro.
Corte 2 piezas de encogimiento de calor rojo 5 mm x 30 mm, diapositiva en el extremo del conector bala y la pistola de calor para encogimiento en lugar.

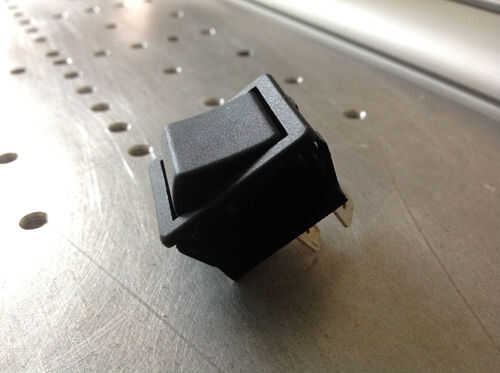

Conecte cada uno de los terminales de final de espada al interruptor de eje de balancín y prueba con el multimetro por sostener una sonda al conector cilindrico hembra y una sonda al conector bala masculino, cuando se acciona el interruptor lo deben completar el circuito de continuidad y aquí tendrás un pitido.
Si sonido no se oye Revise las conexiones estén bien apretadas, también deberá comprobar el interruptor directamente a seeeif esto es aceptable.

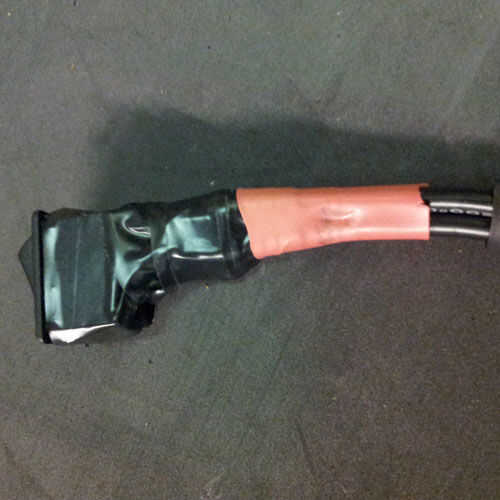

Si todo está bien entonces puede aislar la conexión en el extremo del interruptor con cinta y también uso un pedazo de calor rojo retráctil 15 x 40 mm.
Finalmente cortar un pedazo de negro calor shrink 15 x 400 mm y diapositivas sobre ambos los cables y use la pistola de calor para encoger los cables perfectamente juntos.

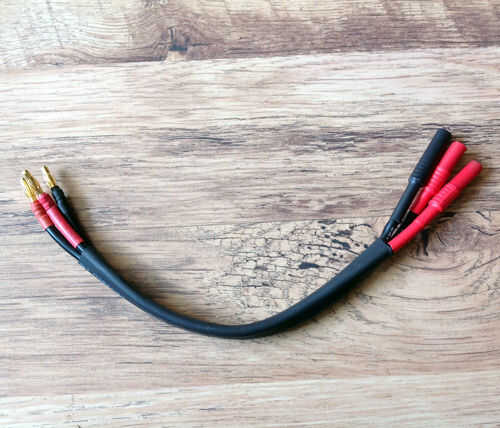

Cable del motor
Se podría sustituir un tramo de alambre aquí de alambre 10awg rojo de silicona, para mayor claridad cuando se conecte más tarde.
Corte 3 pedazos de alambre de silicona 10awg 260mm de largo y pelado en cada extremo de los cables de 4mm de largo.
Utilice la plantilla de soldar soldar 1 macho de bala de 4 mm y 1 conector hembra de bala de 4 mm a cada cable.
Corte 2 pedazos de calor negro encogen 5 x 30 mm y ajuste a cada extremo de un trozo de cable (negro)
Corte 2 pedazos de calor rojo del encogimiento 5 x 30 mm y ajuste a cada extremo de un trozo de cable (amarillo)
Más de 2 piezas de calor rojo del encogimiento 5 x 40 mm y ajuste a cada extremo de un trozo de alambre (rojo)
Finalmente cortar un pedazo de negro calor shrink 15 x 200 mm y deslice sobre los tres cables y use la pistola de calor para encoger los cables perfectamente juntos.
NOTA
Una vez conectado el cable del motor, el motor puede estar girando en la dirección equivocada; Si es así todo lo que tienes que hacer es intercambiar sobre los 2 cables rojo calor reducido.
Puede que desee marcar el cable que va al amarillo con poco amarillo de cinta o algo para que pueda desconectar y volver a conectar sin tener que preocuparse acerca de la dirección de rotación del motor.
Encogimiento del calor de 10mm de uso para proteger cualquier conectores de bala expuesta para eliminar salida cortocircuito al conectar y desconectar.
